ISO 13337

Unter der ISO 13337 findet man Spannstifte der leichten Ausführung. Sie entsprechen der DIN 7346.

Aufbau und Anwendung

Ein Spannstift, auch unter dem Namen Spannhülse bekannt, ist nichts anderes als ein hohler, geschlitzter Stift. Die Hauptaufgabe der Spannhülse ist die sichere Befestigung von Maschinenelementen. Im Prinzip handelt es sich bei einer Spannhülse um einen Streifen Blech, der zu einem nicht ganz geschlossenen Rohr geformt wurde. Die Auswahl des Durchmessers erfolgt in Abhängigkeit davon, dass der Spannstift im montierten Zustand um ein gewünschtes Maß zusammengedrückt ist. Der Spannstift lässt sich einfach und problemlos befestigen. Zur Verbindung zweier Teile werden die zu verbindenden Teile mit einer durch beide Werkstücke verlaufenden Bohrung versehen. Dann wird die Spannhülse in die Bohrung eingesetzt. Auf diese Weise sind die beiden Werkstücke sicher miteinander fixiert.

Größe
VPE

ISO 13337 Spannstifte Federstahl geschlitzt leichte Ausführung

3,27 € *

Artikel 1 - 1 von 1

Material

Spannstifte der ISO 13337 bieten wir Ihnen in unserem Shop aus Federstahl blank an.

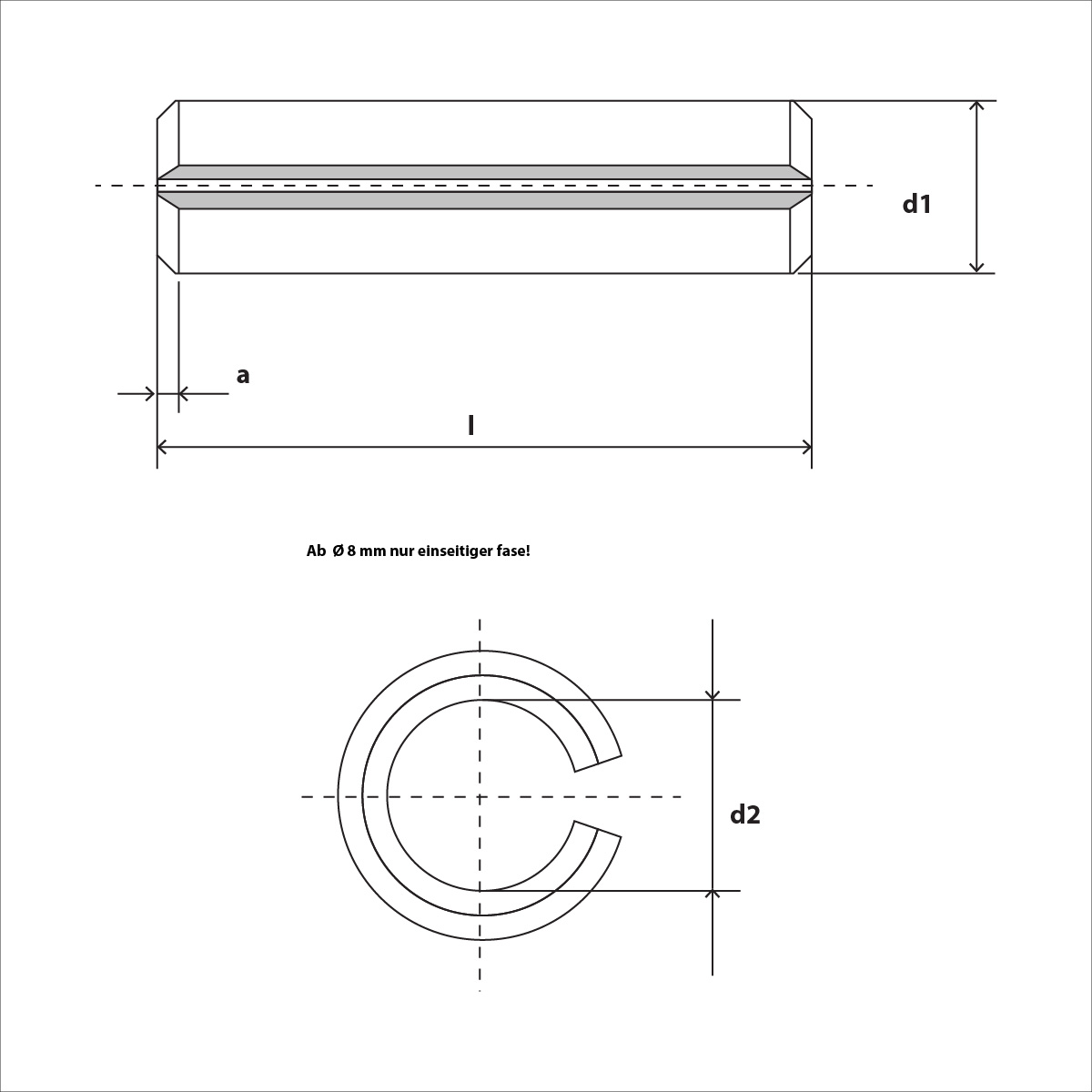

ISO-13337 Skizze

ISO 13337 Technische Daten
Maße	2	2,5	3	4	5	6	8	10	12	13	16	21
a	0,2	0,25	0,25	0,5	0,5	0,7	1,5	2	2	2	2	2
d1	2,3	2,8	3,3	4,4	5,4	6,4	8,5	10,5	12,5	13,5	16,5	21,5
d2	1,9	2,3	2,7	3,4	4,4	4,9	7	8,5	10,5	11	13,5	17,5
s	0,2	0,25	0,3	0,5	0,5	0,75	0,75	1	1	1,25	1,5	2
Abscherkraft	1,5	2,4	3,5	8	10,4	18	24	40	48	66	98	168
