ISO 14580
Unter der ISO 14580 findet man Zylinderschrauben mit niedrigem Kopf. Sie gehören zur Familie der Schrauben.
Aufbau und Anwendung
Schrauben der ISO-Norm 1458o haben ein metrisches Gewinde, einen Innensechsrund-Antrieb und einen Zylinderkopf. Aufgrund des Zylinderkopfes hat diese Schraubenart auch ihren Namen erhalten. Der Zylinderkopf ist stets rund und bei Schrauben der ISO-Norm 14580
Seite 1 von 1
Artikel 1 - 1 von 1
niedrig ausgebildet. Aufgrund des Innensechsrund-Antriebs lässt sich die Schraube der ISO-Norm 14579 schnell und kinderleicht verschrauben. Das Haupteinsatzgebiet dieser Schraubenart liegt im metallverarbeitenden Bereich und in der Elektrotechnik.
Material
Zylinderschrauben der ISO 14580 bieten wir Ihnen in unserem Shop aus Edelstahl an.

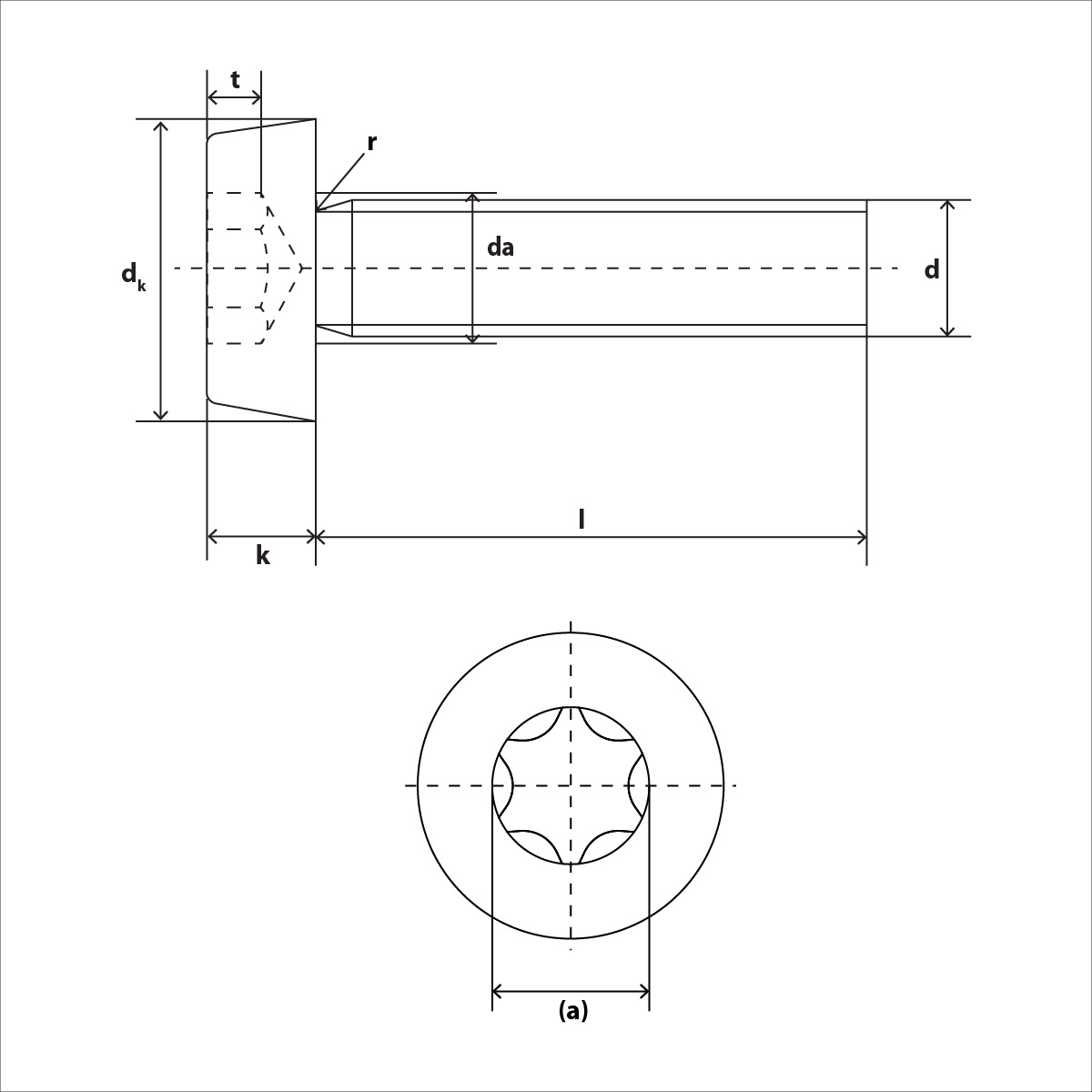

| ISO 14580 TX Technische Daten | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d mm | M 2 | M 2,5 | M 3 | M 4 | M 5 | M 6 | M 8 | ||||||||||||||||||||||||
| dk | 3,7 | 4,4 | 5,4 | 6,9 | 8,4 | 9,9 | 13 | ||||||||||||||||||||||||
| k | 1,55 | 1,85 | 2,4 | 3,1 | 3,65 | 4,4 | 5,8 | ||||||||||||||||||||||||
| Antrieb-TX | TX 6 | TX 8 | TX 10 | TX 20 | TX 25 | TX 30 | TX 45 | ||||||||||||||||||||||||
