ISO 2339

Unter der ISO 2339 findet man Kegelstifte. Sie gehören zur Familie der Stifte und entsprechen der DIN 1.

Aussehen und Anwendung

Ein Kegelstift ist ein einfaches Maschinenelement. Mithilfe eines Stift können Werkstücke miteinander verbunden werden. Verbindungsstifte kann man im Prinzip von der Funktionsweise her mit Nägel vergleichen. Im Gegensatz zu Nägeln haben sie allerdings aber weder

Seite 1 von 1
Artikel 1 - 2 von 2

eine Spitze, noch einen Kopf. Verbindungsstifte der ISO-Norm 2339 haben eine konische Form. Er ist passgenau gearbeitet, um in eine kegelige Bohrung zu passen. Wird der Verbindungsstift in die kegelige Bohrung eingepresst, entsteht ein wieder lösbarer Kraftschluss.

Material

Kegelstifte der ISO 2339 bieten wir Ihnen in unserem Shop aus blankem Stahl und Edelstahl an.

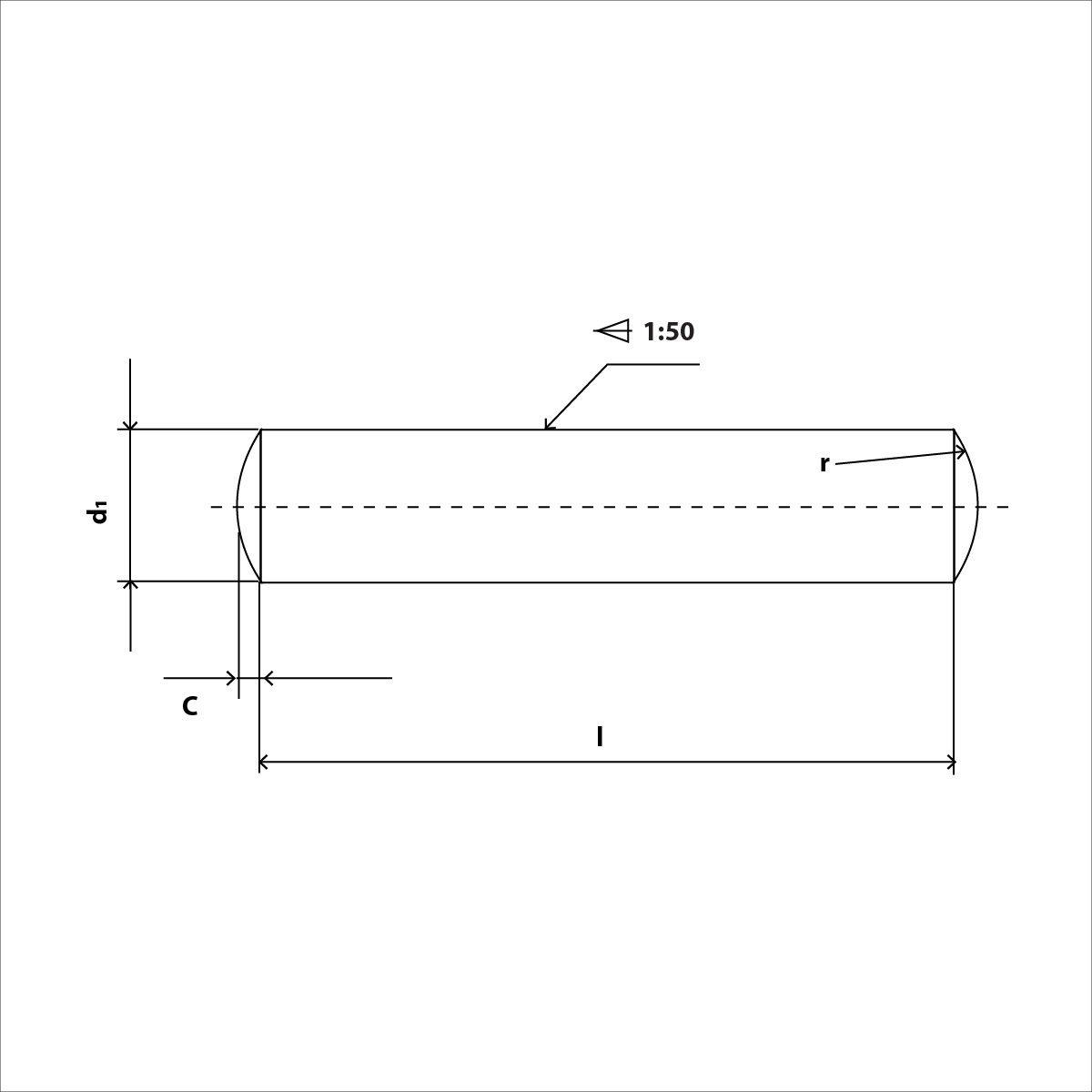

iso 2339 Skizze
Iso 2339
d /h 10 c (max)
1 0,15
1,5 0,23
2 0,3
2,5 0,4
3 0,45
4 0,6
5 0,75
6 0,9
6,5 1
7 1,1
8 1,2
10 1,5
12 1,8
13 1,9
14 2
16 2,5
20 3
