ISO 4026
Unter der ISO 4026 findet man Gewindestifte mit Innensechskant und Kegelkuppe. Sie gehören zur Familie der Schrauben und entsprechen der DIN 917.
Aussehen
Gewindestifte sind Schrauben ohne Kopf. Ihr Aussehen auf den Punkt bringt ihr englischer Name: headless screw, also kopflose Schraube. Umgangssprachlich werden sie gerne auch als Madenschrauben oder Wurmschrauben bezeichnet. Schrauben
Anwendung
Madenschrauben kommen immer dann zum Einsatz, wenn etwas unauffällig fixiert werden soll, da sie sich so tief in das Material eindrehen lassen, dass sie vollständig darin verschwinden und deshalb nicht mehr zu sehen sind. Sie haben einen hervorragenden Achs- und Torsionswiderstand. Madenschrauben werden häufig für die Montage von Türgriffen oder Wasserhähnen verwendet. Außerdem werden sie auch oft benutzt, um Wellen zu befestigen, finden Anwendung im Modellbau, bei der Arretierung der Vierkantstifte bei Drückergarnituren oder bei Halterungen von Drahtseilen.
Material
Schrauben der ISO 4026 bieten wir Ihnen in unserem Shop aus Stahl blank, Stahl verzinkt und Edelstahl an.

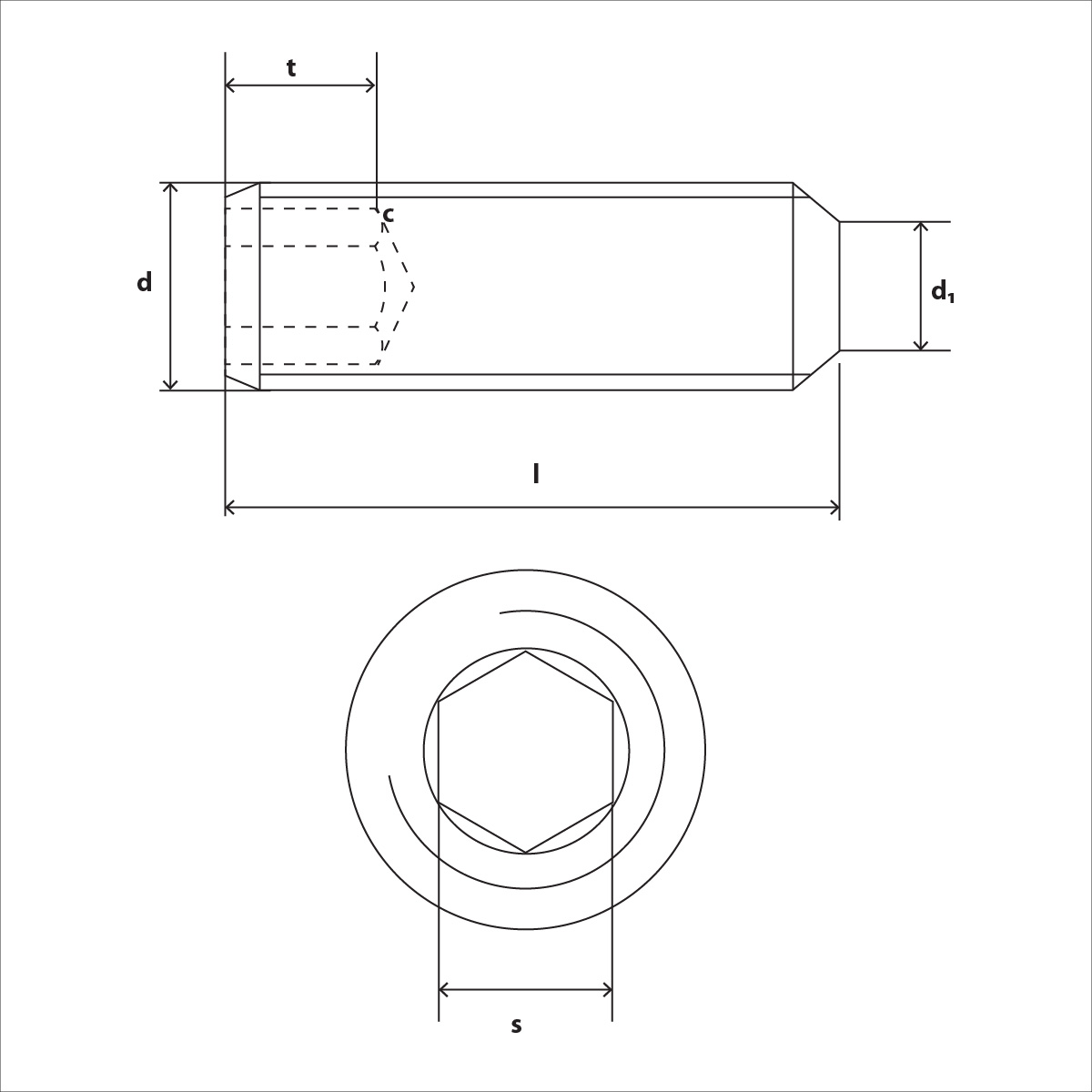

| ISO 4026 Technische Daten | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Maße | s | dt max. | |||||||||||||
| M1,4 | 0,7 | 0,45 | |||||||||||||
| M1,6 | 0,7 | 0,8 | |||||||||||||
| M2 | 0,9 | 1 | |||||||||||||
| M2,5 | 1,3 | 1,5 | |||||||||||||
| M3 | 1,5 | 2 | |||||||||||||
| M4 | 2 | 2,5 | |||||||||||||
| M5 | 2,5 | 3,5 | |||||||||||||
| M6 | 3 | 4 | |||||||||||||
| M8 | 4 | 5,5 | |||||||||||||
| M10 | 5 | 7 | |||||||||||||
| M12 | 6 | 8,5 | |||||||||||||
| M14 | 6 | 10 | |||||||||||||
| M16 | 8 | 12 | |||||||||||||
| M20 | 10 | 15 | |||||||||||||
| M24 | 12 | 18 | |||||||||||||
