ISO 4762
Unter der ISO 4762 findet man Zylinderschrauben mit Innensechskant. Sie gehören zur Familie der Schrauben und entsprechen der DIN 912.
Aufbau und Anwendung
Die Schrauben der ISO-Norm 4762 haben einen charakteristischen Zylinderkopf und einen Innensechskant. Der Schraubenkopf ist dabei für den Namen dieser Schraubenart verantwortlich. Ihr Haupteinsatzgebiet liegt im metallverarbeitenden
Seite 1 von 1
Artikel 1 - 20 von 20
Bereich und in der Elektrotechnik.
Material
Zylinderschrauben der ISO 4762 bieten wir Ihnen in unserem Shop aus Edelstahl, blankem Stahl, gelb chromatierten Stahl, verzinktem Stahl und zinklamellenbeschichtetem Stahl an.

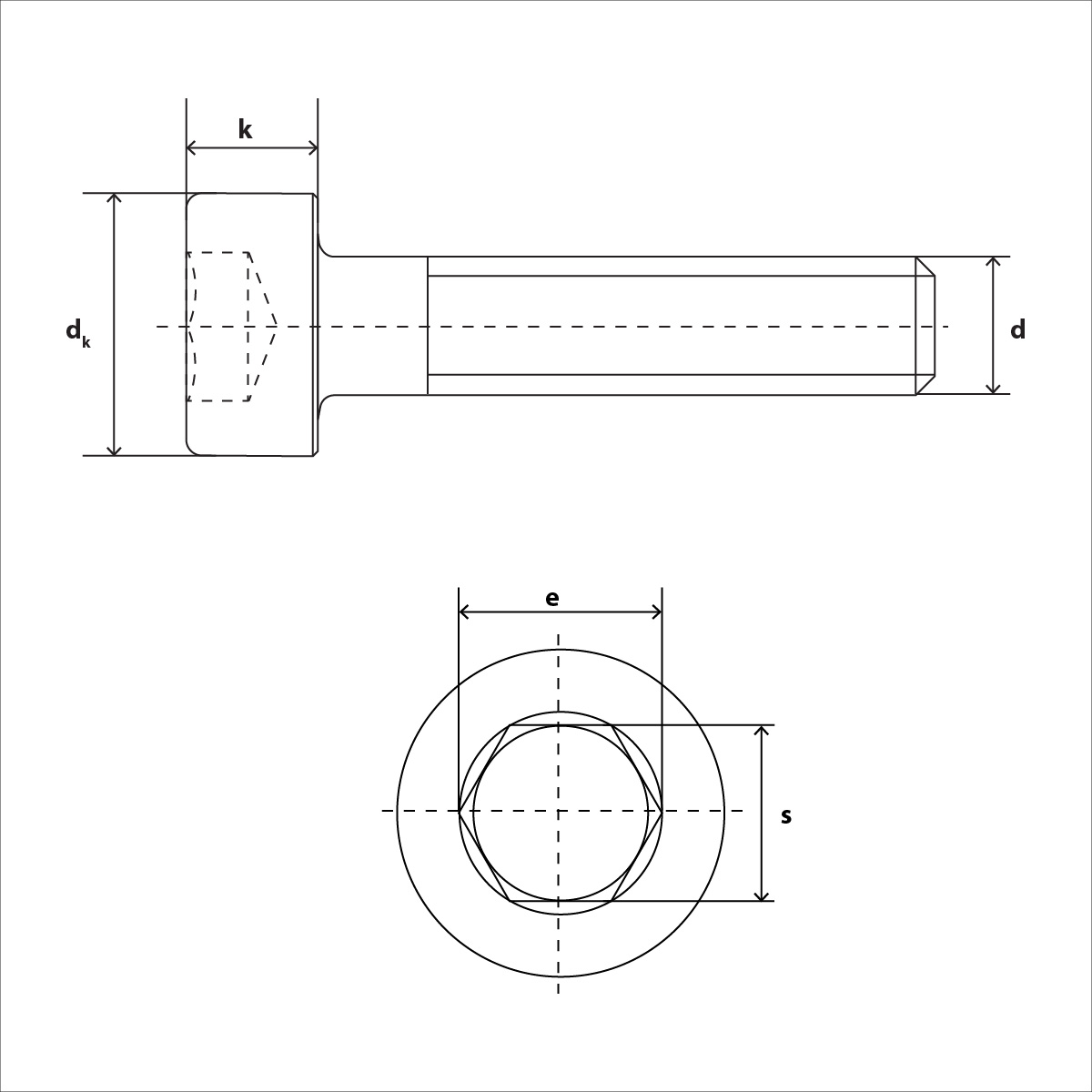

Iso 4766 Technische Daten | ||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Maße | dk | k | s | b nach Wahl des Herstellers | ||||||||||||||||||||||||
M1,4 | 2,6 | 1,4 | 1,3 | x | ||||||||||||||||||||||||
M1,6 | 3 | 1,6 | 1,5 | x | ||||||||||||||||||||||||
M2 | 3,8 | 2 | 1,5 | x | ||||||||||||||||||||||||
M2,5 | 4,5 | 2,5 | 2 | x | ||||||||||||||||||||||||
M3 | 5,5 | 3 | 2,5 | x | ||||||||||||||||||||||||
M4 | 7 | 4 | 3 | x | ||||||||||||||||||||||||
M5 | 8,5 | 5 | 4 | x | ||||||||||||||||||||||||
M6 | 10 | 6 | 5 | x | ||||||||||||||||||||||||
M8 | 13 | 8 | 6 | x | ||||||||||||||||||||||||
M10 | 16 | 10 | 8 | x | ||||||||||||||||||||||||
M12 | 18 | 12 | 10 | x | ||||||||||||||||||||||||
M14 | 21 | 14 | 12 | x | ||||||||||||||||||||||||
M16 | 24 | 16 | 14 | x | ||||||||||||||||||||||||
M18 | 27 | 18 | 14 | x | ||||||||||||||||||||||||
M20 | 30 | 20 | 17 | x | ||||||||||||||||||||||||
M22 | 33 | 22 | 17 | x | ||||||||||||||||||||||||
M24 | 36 | 24 | 19 | x | ||||||||||||||||||||||||
M27 | 40 | 27 | 19 | x | ||||||||||||||||||||||||
M30 | 45 | 30 | 22 | x | ||||||||||||||||||||||||
M33 | 50 | 33 | 24 | x | ||||||||||||||||||||||||
M36 | 54 | 36 | 27 | x | ||||||||||||||||||||||||
M39 | 58 | 39 | 27 | x | ||||||||||||||||||||||||
M42 | 63 | 42 | 32 | x | ||||||||||||||||||||||||
M45 | 68 | 45 | 36 | x | ||||||||||||||||||||||||
M52 | 78 | 52 | 36 | x | ||||||||||||||||||||||||
M56 | 84 | 56 | 41 | x | ||||||||||||||||||||||||
M64 | 96 | 64 | 46 | x | ||||||||||||||||||||||||
M72 | 108 | 72 | 55 | x |
