Anwendung und Allgemeines
Obwohl diese Schraube meist im industriellen Bereich des Maschinenbaus und der Elektrotechnik verwendet wird, kann dieses Modell auch Daheim verwendet werden. So lassen sich Bauteile durch die optisch ansprechende runde Form des Kopfes aufhübschen und gleichzeitig die Verletzungsgefahr herabsetzen. Auch das Risiko von Festklemmen durch Textilien oder Ähnliches wird verringert.
DIN-Norm / ISO-Norm
Die ISO 4762 hat die damals verbreitete deutsche Industrienorm 912 abgelöst. Zwar sind sie größtenteils deckungsgleich, allerdings fasst die 912 sowohl Fein- als auch Nicht-Feingewinde zusammen. Nach der ISO wird diese Art der Zylinderschraube mit Feingewinde mit der Nummer 12474 beschrieben. Die ISO 4762 fasst also alle Schrauben mit einem Zylinderkopf und Innensechskantantrieb zusammen. Ob Teil oder Vollgewinde, metrisch oder nicht-metrisch bleibt hier undefiniert.

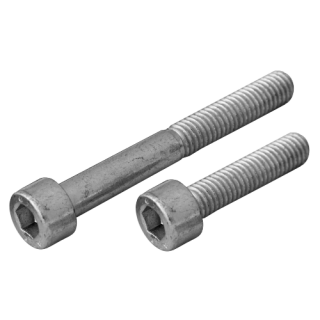

Kopfform
Der walzenförmige Kopf der Schraube macht optisch einiges her und bietet leichten Zugang, eine gute Kraftübertragung für den Antrieb und weniger Möglichkeit, dass sich andere Teile an ihm verklemmen. Somit stellt der Zylinderkopf eine platzsparende und praktische Schraubenform dar.
Gewinde
Bei diesem Produkt handelt es sich um ein metrisches Vollgewinde. Der entscheidende Vorteil besteht in der optimalen Zugverteilung des Körpers, denn der Halt entsteht auf voller Länge. Durch die Metrik entfällt auf einer Seite die Spitze und auf der anderen Seite wird das Befestigen mit einer Mutter notwendig.
Material
Schrauben aus Stahl sind nicht nur optisch attraktiv, sondern auch überaus stabil und einfach herzustellen. Somit stellt Stahl den Standard in der Befestigungstechnik dar. Dieses Modell wird mit einer zusätzlichen Schutzschicht auf Zink geliefert. Durch die sogenannte galvanische Verzinkung wird ein bedingt effektiver Schutz vor Rost gebildet. Dabei kommt es insbesondere auf die Dicke der Verzinkung an, denn je dicker diese ist, umso länger hält und effektiver ist der Schutz. Zwar hält die Verzinkung kurzfristigem Wasserkontakt stand, sollten Sie aber auf Nummer sichergehen wollen, empfehlen wir Edelstahl.
Mit einer Festigkeit von 8.8. entfällt die Sorge über Wasserstoffversprödung, denn dieser tritt erst bei einer Festigkeit von 10.9. auf. Diese Festigkeitsklasse bietet eine Zugfestigkeit von 800 n/mm² und eine Streckgrenze von 640 n/mm².
Passendes Zubehör
Weder ein passendes Werkzeug für den Antrieb noch eine Mutter sind für die Montage wegzudenken. Wenn Sie auf der Suche nach passendem Zubehör in bester Qualität sind, finden Sie alles, was das Herz begehrt in unserem Onlineshop. Die Lieferung ist ab einem gewissen Bestellwert sogar kostenlos.
Technische Zeichnung und Daten
| DIN 912 Technische Daten** |
| Maße |
dk |
k |
s |
| M 1,4 |
2,6 |
1,4 |
1,3 |
| M 1,6 |
3 |
1,6 |
1,5 |
| M2 |
3,8 |
2 |
1,5 |
| M2,5 |
4,5 |
2,5 |
2 |
| M3 |
5,5 |
3 |
2,5 |
| M4 |
7 |
4 |
3 |
| M5 |
8,5 |
5 |
4 |
| M6 |
10 |
6 |
5 |
| M8 |
13 |
8 |
6 |
| M10 |
16 |
10 |
8 |
| M12 |
18 |
12 |
10 |
| M14 |
21 |
14 |
12 |
| M16 |
24 |
16 |
14 |
| M18 |
27 |
18 |
14 |
| M20 |
30 |
20 |
17 |
| M22 |
33 |
22 |
17 |
| M24 |
36 |
24 |
19 |
| M27 |
40 |
27 |
19 |
| M30 |
45 |
30 |
22 |
| M33 |
50 |
33 |
24 |
| M36 |
54 |
36 |
27 |
| M39* |
58 |
39 |
27 |
| M42 |
63 |
42 |
32 |
| M45 |
68 |
45 |
36 |
| M52 |
78 |
52 |
36 |
| M56 |
84 |
56 |
41 |
| M64 |
96 |
64 |
46 |
| M72 |
108 |
72 |
55 |
