ISO 7091

Unter der ISO 7091 findet man Unterlegscheiben. Sie entsprechen der DIN 126.

Anwendung und Aufbau

Scheiben der ISO-Norm 7091 dienen dazu, bei Schraubverbindungen eine Beschädigung der zu verbindenden Materialien zu verhindern. Zu diesem Zweck werden sie unter die Mutter beziehungsweise unter den Schraubenkopf gelegt. Der Außendurchmesser der Unterlegscheibe sollte immer größer dimensioniert sein, als der der Mutter beziehungsweise des Schraubenkopfes. Dadurch wird eine Kraftübertragung auf eine größere Fläche erreicht, die Gefahr einer Materialbeschädigung sinkt. Scheiben der ISO-Norm 7091 eignen sich im Normalfall für ganz gewöhnliche Anwendungen. Ihre Einsatzgebiete liegen im Maschinenbau, im Anlagenbau und in der Elektrotechnik. Auch im KFZ-Bereich finden sie Verwendung.

Verfügbarkeit Standard Artikelname von A bis Z Artikelname von Z bis A Preis aufsteigend Preis absteigend Gewicht Artikelnummer Erscheinungsdatum Neueste zuerst GTIN Bestseller Bewertungen
10 20 30 40 50
Artikel 1 - 2 von 2
Artikel 1 - 2 von 2

Material

In unserem Shop bieten wir Ihnen Unterlegscheiben der ISO 7091 aus Stahl blank und Stahl verzinkt an.

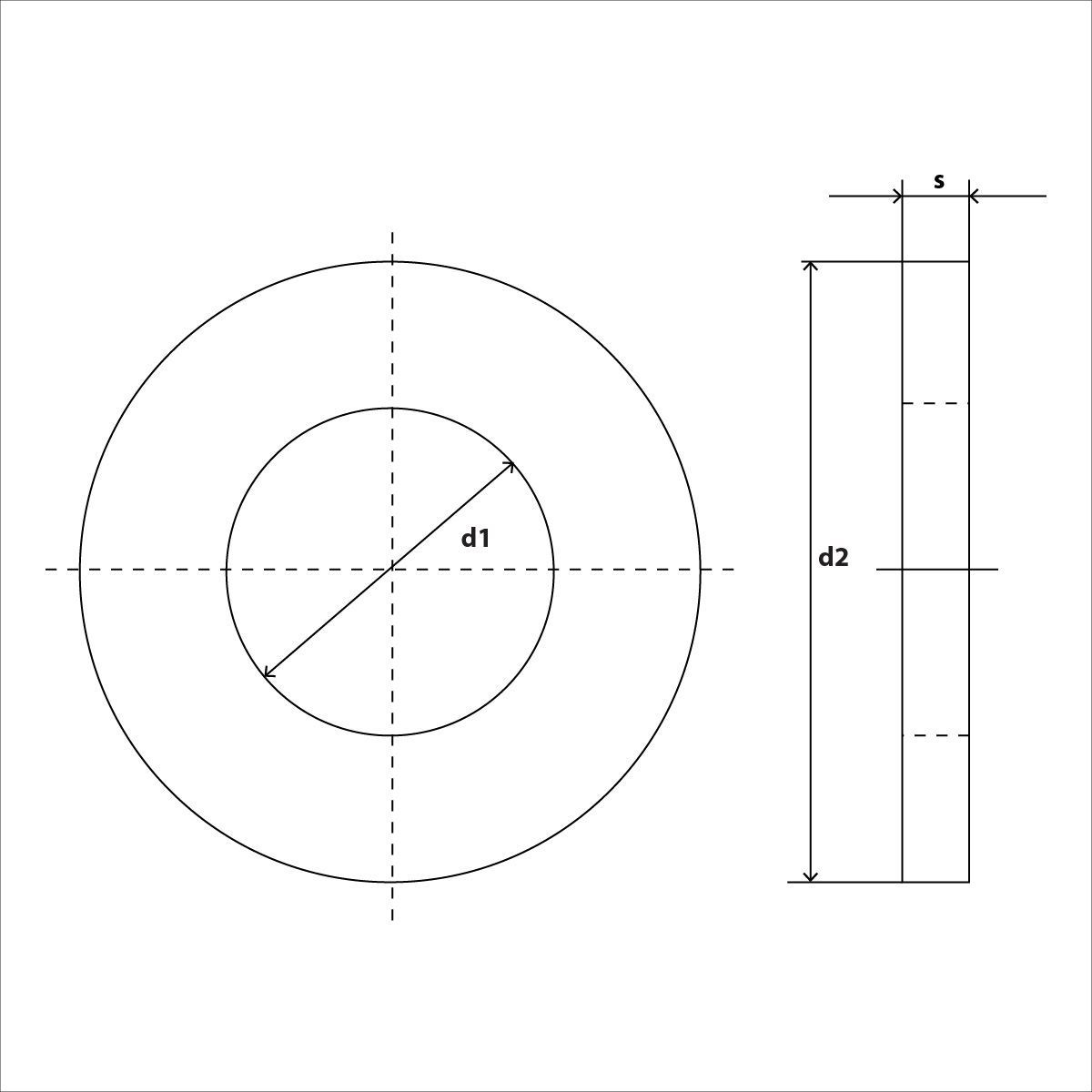

iso 7091 Skizze

ISO 7091 Technische Daten
Nenngröße M 5 M 6 M 7 M 8 M 10 M 12  M14  M16 M18  M20
d1 5,5 6,6 7,6 9 11 13,5 15,5 17,5 20 22
d2 10 12 14 16 20 24 28 30 34 37
h 1 1,6 1,6 1,6 2 2,5 2,5 3 3 3
Nenngröße M 22 M 24 M 27 M 30 M 33 M 36 M 39 M 42 M 45 M 48
d1 24 26 30 33 36 39 42 45 48 52
d2 39 44 50 56 60 66 72 78 85 92
h 3 4 4 4 5 5 6 8 8 8
Nenngröße M 52 M 56 M 60 M 64 M 68 M 72 M 76 M 80 M 90
d1 56 62 66 70 74 78 82 86 96
d2 98 105 110 115 120 125 123 140 160
h 8 10 10 10 10 10 10 12 12
