ISO 7094
Unter der ISO 7094 findet man flache Scheiben der extra großen Reihe. Sie gehören zu den Unterlegscheiben und entsprechen der DIN 440.
Aufbau und Anwendung
Ihr Haupteinsatzgebiet hat die Scheibe der ISO-Norm 7094 im Holzbau. Sie ist deutlich dicker als beispielsweise eine Unterlegscheibe, die der DIN 125 entspricht. Die Unterlegscheiben werden in Kombination mit Holzschrauben verwendet, um
Seite 1 von 1
Artikel 1 - 5 von 5
das Holz vor den Kräften des Schraubenkopfes zu schützen. Dieser Schutz wird erreicht, da mithilfe der Unterlegscheibe die Kraft der Schraubverbindung auf eine größere Fläche verteilt wird. Insbesondere bei weichen Hölzern sollte unbedingt zu einer Unterlegscheibe gegriffen werden, um Schäden an Platten und Balken zu vermeiden.
Material
Scheiben der ISO 7094 bieten wir Ihnen in unserem Shop aus Stahl blank, Stahl verzinkt und Stahl feuerverzinkt an.

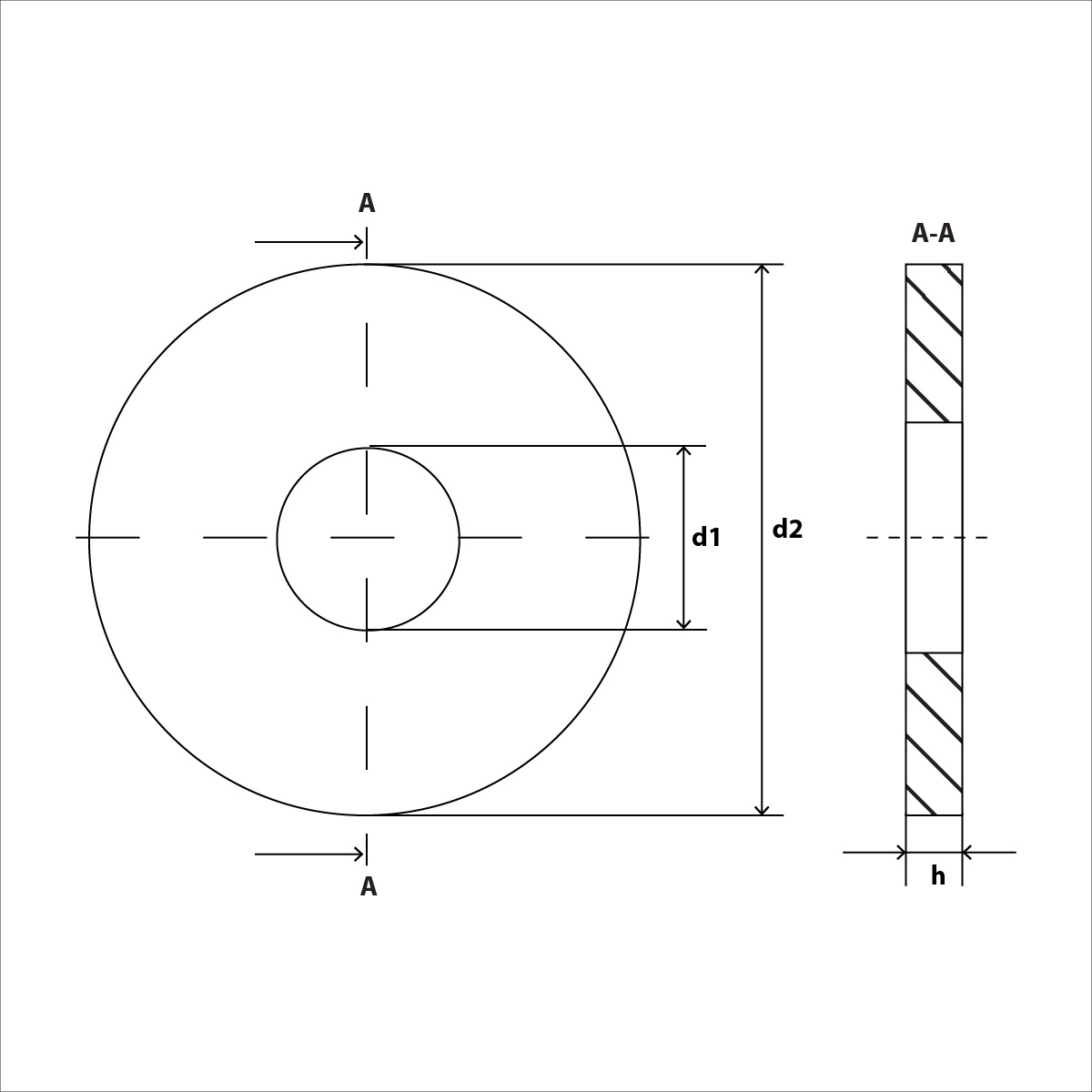

| ISO 7094 Technische Daten | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d mm | 5,5 | 6,6 | 9 | 11 | 13,5 | 17,5 | 22 | 24 | 26 | 30 | |||||||||||||||||||||
| für Gewinde Gr. | M 5 | M 6 | M 8 | M 10 | M 12 | M 16 | M 20 | M 22 | M 24 | M 27 | |||||||||||||||||||||
| h | 2 | 2 | 3 | 3 | 4 | 5 | 6 | 6 | 6 | 6 | |||||||||||||||||||||
| d2 mm | 18 | 22 | 28 | 34 | 44 | 56 | 72 | 80 | 85 | 98 | |||||||||||||||||||||
