ISO 8673
Unter der ISO 8673 findet man Sechskantmuttern. Sie gehören zur Familie der Muttern und entsprechen der DIN 934.
Aufbau und Anwendung
Eine Schraubenmutter ist das mit einem Innengewinde versehene Gegenstück einer Schraube oder eines Gewindebolzens. Muttern der ISO-Norm 8673 haben eine sechseckige Form und verfügen über ein Feingewinde. Zusammen mit der passenden Schraube beziehungsweise
Seite 1 von 1
Artikel 1 - 9 von 9
dem passende Gewindebolzen bildet die Sechskantmutter eine der beliebtesten Verbindungen in der Befestigungstechnik.
Material
In unserem Shop bieten wir Ihnen Sechskantmuttern der ISO 8673 aus Edelstahl, Messing, Stahl blank und Stahl verzinkt an.
(bis auf Schlüsselweite austauschbar mit DIN 934 Unterschied: neue SW bei M10, 12, 14 und 22, neue Mutternhöhe M5-M39)

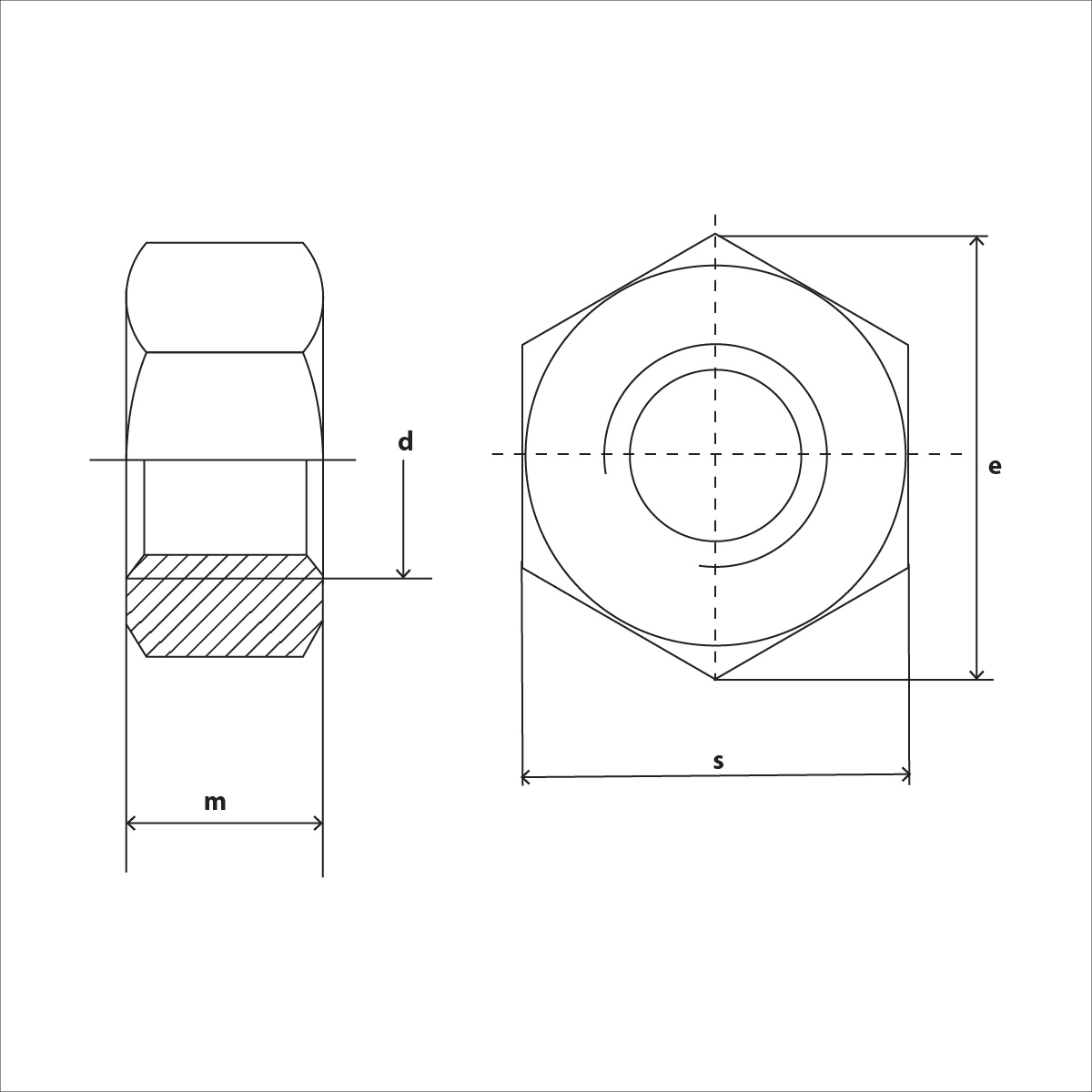

| ISO 8673 Technische Daten | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Maße | M 1 | M 1,2 | M 1,4 | M 1,6 | M 1,7 | M 2 | M 2,3 | M 2,5 | M 2,6 | M 3 | M 3,5 | M 4 | M 5 | M 6 | M 7 | M 8 | M 10 | ||||||||||||||
| m | 0,8 | 1 | 1,2 | 1,3 | 1,4 | 1,6 | 1,8 | 2 | 2 | 2,4 | 2,8 | 3,2 | 4,7 | 5,2 | 5,5 | 6,8 | 8,4 | ||||||||||||||
| s | 2,5 | 3 | 3 | 3,2 | 3,5 | 4 | 4,5 | 5 | 5 | 5,5 | 6 | 7 | 8 | 10 | 11 | 13 | 16 | ||||||||||||||
| Maße | M 12 | M 14 | M 16 | M 18 | M 20 | M 22 | M 24 | M 26 | M 27 | M 30 | M 33 | M 36 | M 39 | M 42 | M 45 | M 48 | M 52 | ||||||||||||||
| m | 10,8 | 12,8 | 14,8 | 15,8 | 18 | 19,4 | 21,5 | 22 | 23,8 | 25,6 | 28,7 | 31 | 33,4 | 34 | 36 | 38 | 42 | ||||||||||||||
| s | 18 | 21 | 24 | 27 | 30 | 34 | 36 | 41 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | ||||||||||||||
| Maße | M 56 | M 60 | M 64 | M 68 | M 72 | M 76 | M 80 | M 85 | M 90 | M 95 | M 100 | M 105 | M 110 | M 120 | |||||||||||||||||
| m | 45 | 48 | 51 | 54 | 58 | 61 | 64 | 68 | 72 | 75 | 80 | 82 | 88 | 95 | |||||||||||||||||
| s | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 130 | 135 | 145 | 150 | 155 | 175 | |||||||||||||||||
