ISO 8675
Unter der ISO 8675 findet man Sechskantmuttern der niedrigen Form mit Fase. Sie gehören zur Familie der Muttern und entsprechen der DIN 439.
Aufbau und Anwendung
Die Sechskantmutter ist die heute am weitesten verbreitete Form der Schraubenmutter. Sie ist das Gegenstück zur Schraube beziehungsweise zum Gewindebolzen und hat eine prismatische Außenkontur. Diese dient der Verbindung mit dem
Seite 1 von 1
Artikel 1 - 7 von 7
Schraubenschlüssel. Mithilfe des Schraubenschlüssels wird das Drehmoment zum Anziehen der Mutter ausgelöst.
Material
In unserem Shop bieten wir Ihnen Sechskantmuttern der ISO 8675 aus Stahl blank, Stahl verzinkt, Messing und Edelstahl an.

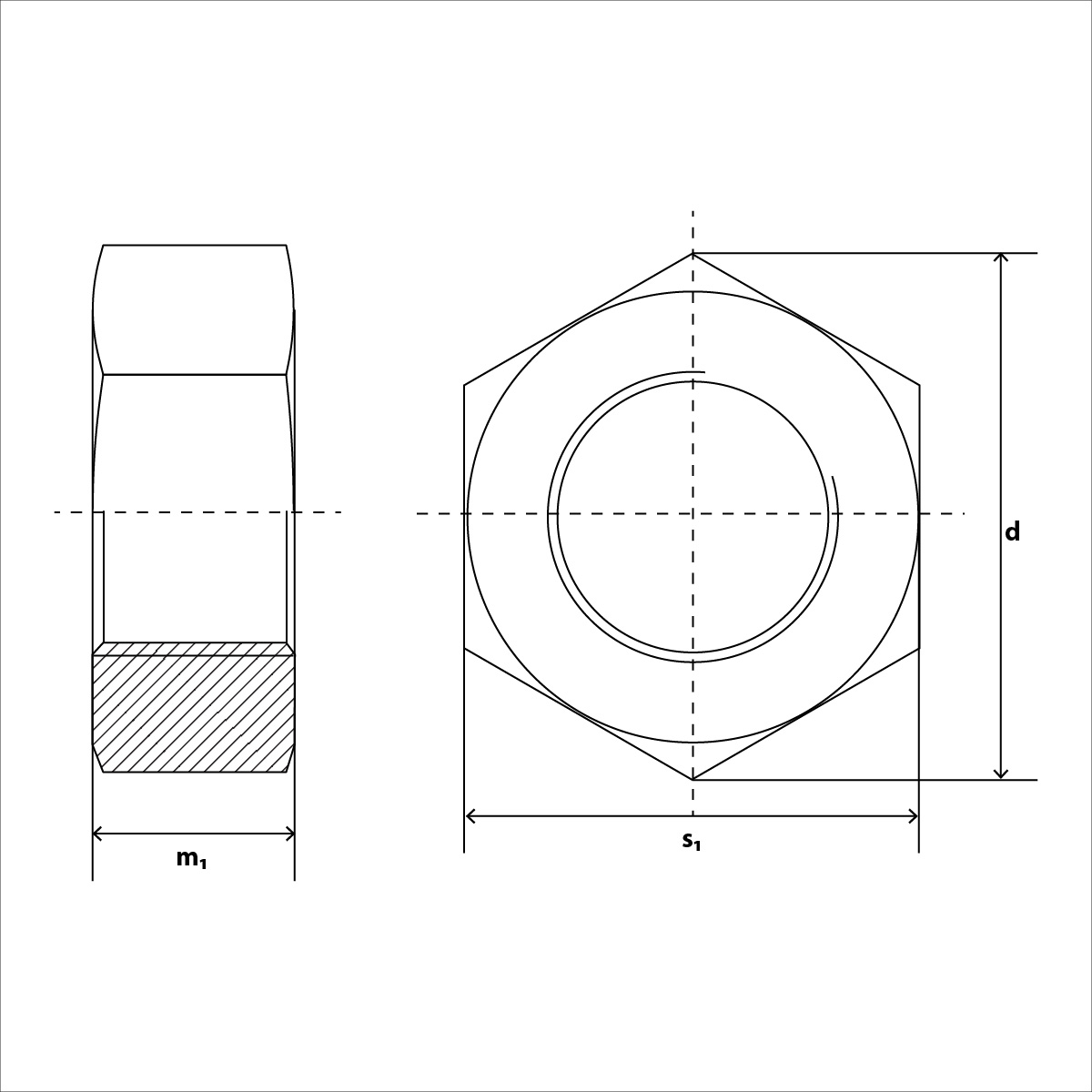

| ISO 8675 Technische Daten | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d mm | M 2 | M 2,5 | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 14 | M 16 | M 18 | |||||||||||||||||||
| s | 4 | 5 | 5,5 | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | |||||||||||||||||||
| e min. | 4,32 | 5,45 | 6,01 | 7,66 | 8,79 | 11,05 | 14,38 | 17,77 | 20,03 | 23,36 | 26,75 | 29,56 | |||||||||||||||||||
| m | 1,2 | 1,6 | 1,8 | 2,2 | 2,7 | 3,2 | 4 | 5 | 6 | 7 | 8 | 9 | |||||||||||||||||||
| d2 mm | 3,1 | 4,1 | 4,6 | 5,9 | 6,9 | 8,9 | 11,6 | 15,6 | 17,4 | 20,5 | 22,5 | - | |||||||||||||||||||
| d mm | M 20 | M 22 | M 24 | M 30 | M 33 | M 36 | M 39 | M 42 | M 45 | ||||||||||||||||||||||
| s | 30 | 34 | 36 | 46 | 50 | 55 | 60 | 65 | 70 | ||||||||||||||||||||||
| e min. | 32,95 | 39,55 | 39,55 | 50,85 | 55,37 | 60,79 | 66,44 | 71,30 | 76,95 | ||||||||||||||||||||||
| m | 10 | 11 | 12 | 15 | 16,5 | 18 | 19,5 | 21 | 22,5 | ||||||||||||||||||||||
| d2 mm | 27,7 | - | 33,2 | 42,7 | - | - | - | - | - | ||||||||||||||||||||||
