ISO 8741

Unter der ISO 8741 findet man Steckkerbstifte. Sie gehören zur Familie der Stifte und entsprechen der DIN 1474.

Aufbau und Anwendung

Im Prinzip entsprechen Verbindungsstifte Nägeln ohne Kopf. Sie sind das einfachste und älteste Mittel, um Werkstücke miteinander zu verbinden. Bei Kerbstiften der ISO-Norm 8741 sind in den Umfang Kerben eingebracht. Die Kerben sorgen für einen rüttelfesten Halt der Verbindungsstifte. Sie bleiben auch nach der Demontage und Wiederverwendung des Kerbstiftes noch erhalten. Um mithilfe der Stifte eine Verbindung zu schaffen, muss zunächst eine Aufnahmebohrung durch alle miteinander zu verbindende Werkstücke gemacht werden. Der Verbindungsstift wird dann durch die Aufnahmebohrung gesteckt. Auf diese Weise entsteht eine formschlüssige Verbindung.



Artikel 1 - 1 von 1

Material

In unserem Shop bieten wir Ihnen Steckkerbstifte der ISO 8741 aus blankem Stahl an.

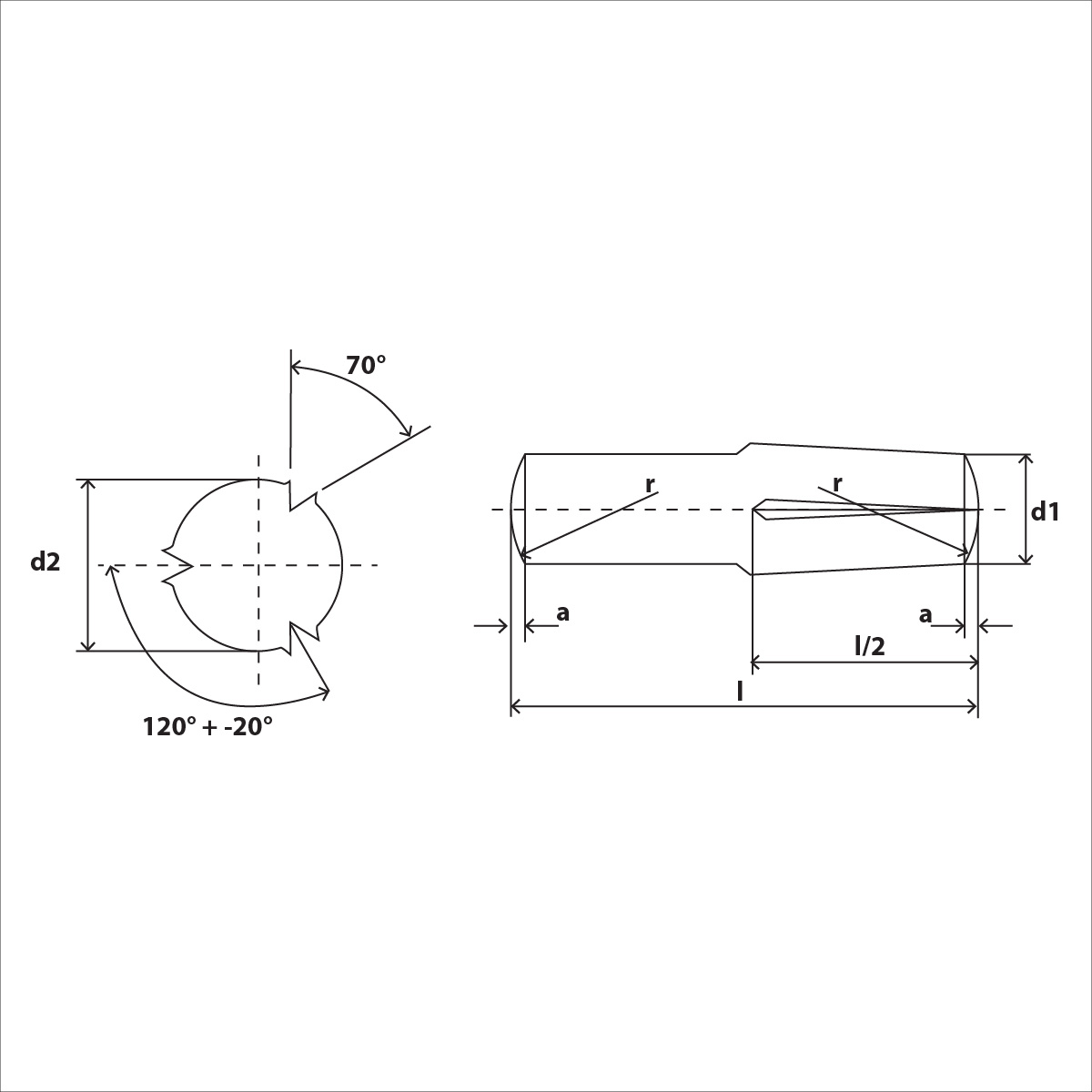

ISO-8741 Skizze

ISO 8741 Technische Daten
d1 1,5 2 2,5 3 4 5 6 8 10 12
d2 1,60-1,63 2,10-2,15 2,60-2,70 3,20-3,30 4,15-4,30 5,15-5,30 6,15-6,35 8,20-8,40 10,20-10,45 12-25-12,50
c 0,2 0,25 0,3 0,4 0,5 0,63 0,85 1 1,2 1,6
