ISO 8745

Unter der ISO 8745 findet man Passkerbstifte. Sie gehören zur Familie der stifte und entsprechen der DIN 1472.

Aufbau und Anwendung

Wie bei allen Kerbstiften sind auch bei den Stiften der ISO-Norm 8745 in den Umfang Kerben eingebracht. Die Kerben sorgen für einen vibrationsfesteren Halt der Verbindungsstifte. Es gibt zwei Arten von Anwendungen, bei denen die Stifte zum Einsatz kommen. Es handelt sich dabei um die Lagefixierung und die Kraftübertragung. Bei der Kraftübertragung sind die Verbindungsstifte tragendes Element und sorgen für eine scherfeste Verbindung zwischen Maschinenteilen. Bei der Lagefixierung dienen die Stifte lediglich der Positionierung. Sie werden zum Fixieren eingeschlagen und sollen die spätere Verbindung der Teile sicherstellen. In diesem Fall findet dann die Kraftübertragung durch andere Elemente, zum Beispiel Schrauben, statt.



Artikel 1 - 2 von 2

Material

In unserem Shop bieten wir Ihnen Passkerbstifte der ISO 8745 aus Stahl blank und Edelstahl an.

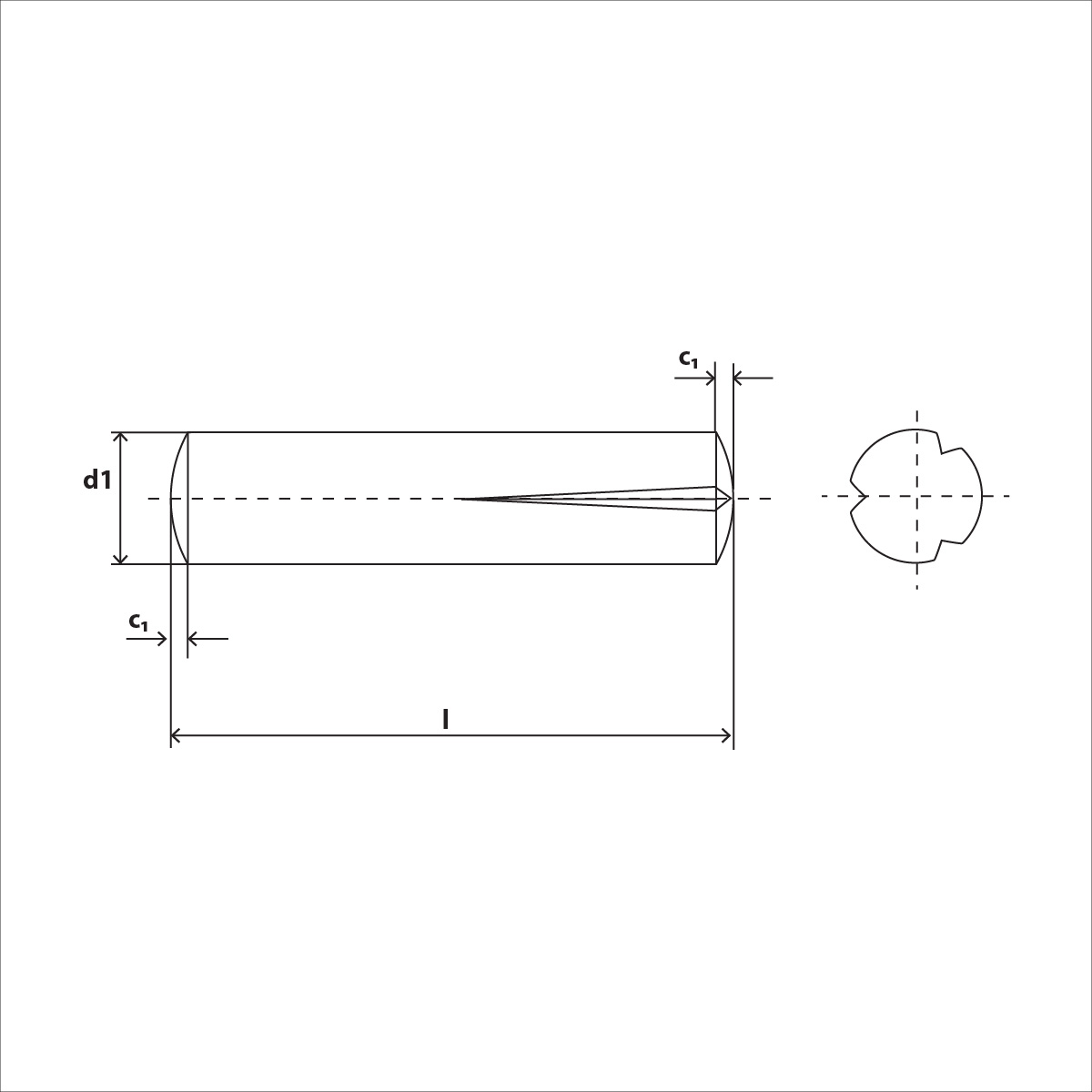

ISO-8745 Skizze

ISO 8745 Technische Daten
d1 1,5 2 2,5 3 4 5 6 8 10 12
d2 1,60-1,63 2,10-2,15 2,60-2,70 3,20-3,30 4,15-4,30 5,15-5,30 6,15-6,35 8,20-8,40 10,20-10,45 12,25-12,50
c 0,2 0,25 0,3 0,4 0,5 0,63 0,85 1,0 1,2 1,6
