ISO 8746

Unter der ISO 8746 findet man Halbrundkerbnägel. Sie gehören zur Familie der Nägel und entsprechen der DIN 1476.

Aufbau und Anwendung

Die Nägel der ISO-Norm 8746 verfügen über einen Halbrundkopf. Die Form A verfügt außerdem noch über eine Fase. An seinem Umfang hat der Kerbnagel drei Wulstkerben. Wird der Nagel in eine Bohrung eingeschlagen, verformen sich diese Wulstkerben. Mit dem Nagel

Seite 1 von 1
Artikel 1 - 4 von 4

der ISO-Norm 8746 werden hauptsächlich Scharniere im Metallbau befestigt. Auch zur Befestigung von Blechen und Schildern wird diese Nagelsorte gerne und häufig benutzt.

Material

Halbrundkerbnägel der ISO 8746 bieten wir Ihnen in unserem Shop aus Stahl blank, Aluminium, Messing und Edelstahl an.

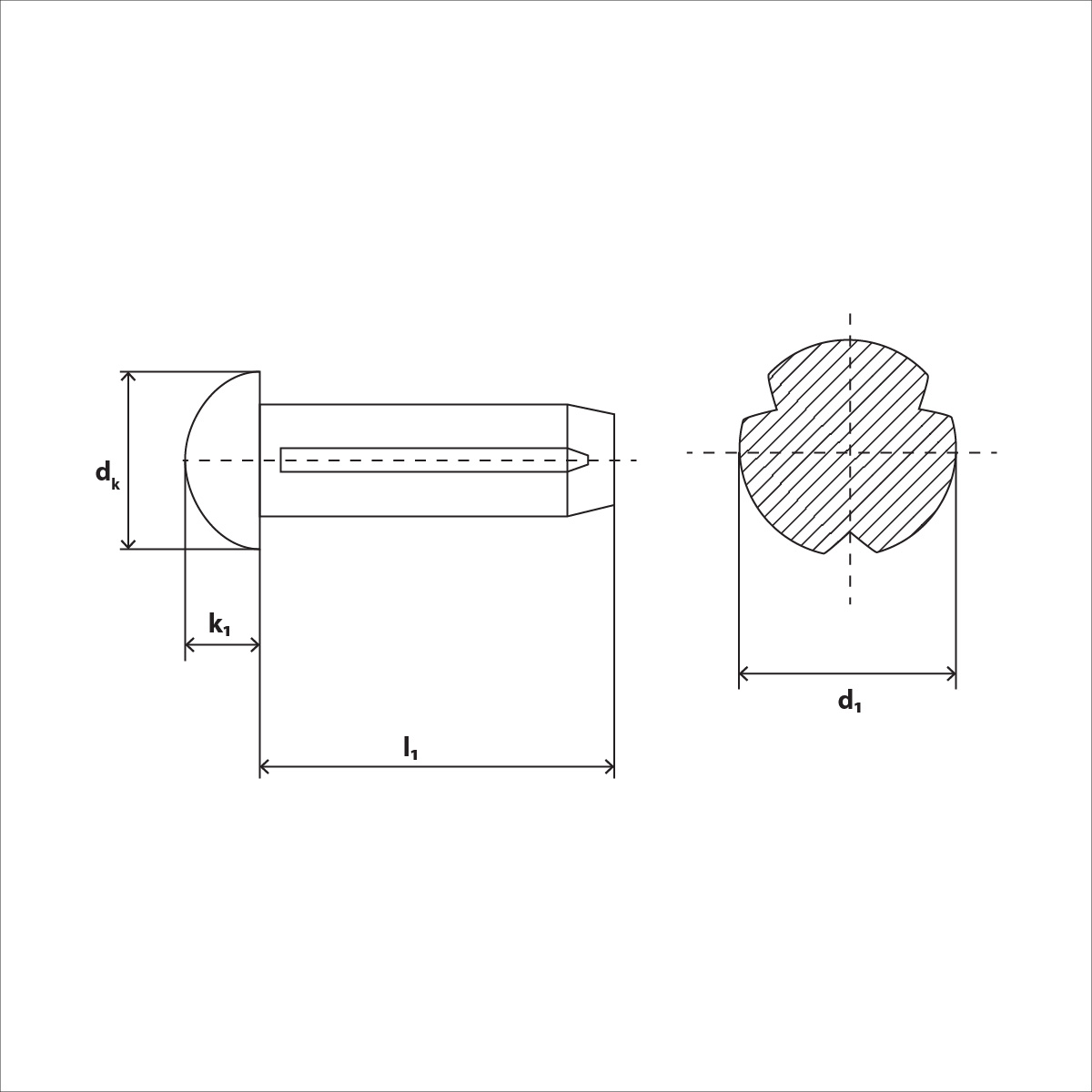

ISO-8746 Skizze

(austauschbar mit DIN 1476 Unterschied: keine gravierenden Änderungen)

ISO 8746 Technische Daten
d 1,4 1,6 2 2,3 2,5 2,6 3 4 5 6
d2 1,5 1,7 2,15 2,5 2,7 2,8 3,2 4,25 5,25 6,3
d3 2,4 2,8 3,5 4,0 4,4 4,5 5,2 7 8,8 10,5
k 0,8 1 1,2 1,4 1,5 1,6 1,8 2,4 3 3,6
r 1,4 1,6 1,9 2,1 2,4 2,6 2,8 3,8 4,6 5,7
f 0,5 0,5 0,5 0,7 0,7 0,7 4 1,5 1,5 2
