ISO 8748

Unter der ISO 8748 findet man Spiral-Spannstifte der schweren Ausführung. Sie entsprechen der DIN 7344.

Aufbau und Anwendung

Eine Spannhülse, auch Spannstift genannt, ist im Prinzip nichts anderes als ein hohler, geschlitzter Stift. Die Hauptaufgabe der Spannhülse besteht in der Befestigung von Maschinenelementen. Genau genommen handelt es sich bei einer Spannhülse um einen Streifen Blech, der zu einem nicht ganz geschlossenen Rohr geformt wurde. Die Auswahl des Durchmessers erfolgt abhängig davon, dass der Spannstift im montierten Zustand um ein gewünschtes Maß zusammengedrückt ist. Der Spannstift lässt sich sehr einfach verwenden. Um zwei Werkstücke miteinander zu verbinden, werden die Teile mit einer durch beide Werkstücke verlaufenden Bohrung versehen. Danach wird die Spannhülse in die Bohrung eingesetzt. Sie verbindet so beide Teile fest miteinander.

Größe
VPE

ISO 8748 Spiralspannstifte Federstahl schwere Ausführung

16,54 € *

Artikel 1 - 1 von 1

Material

Spiral-Spannstifte der ISO 8748 bieten wir Ihnen in unserem Shop aus Stahl blank an.

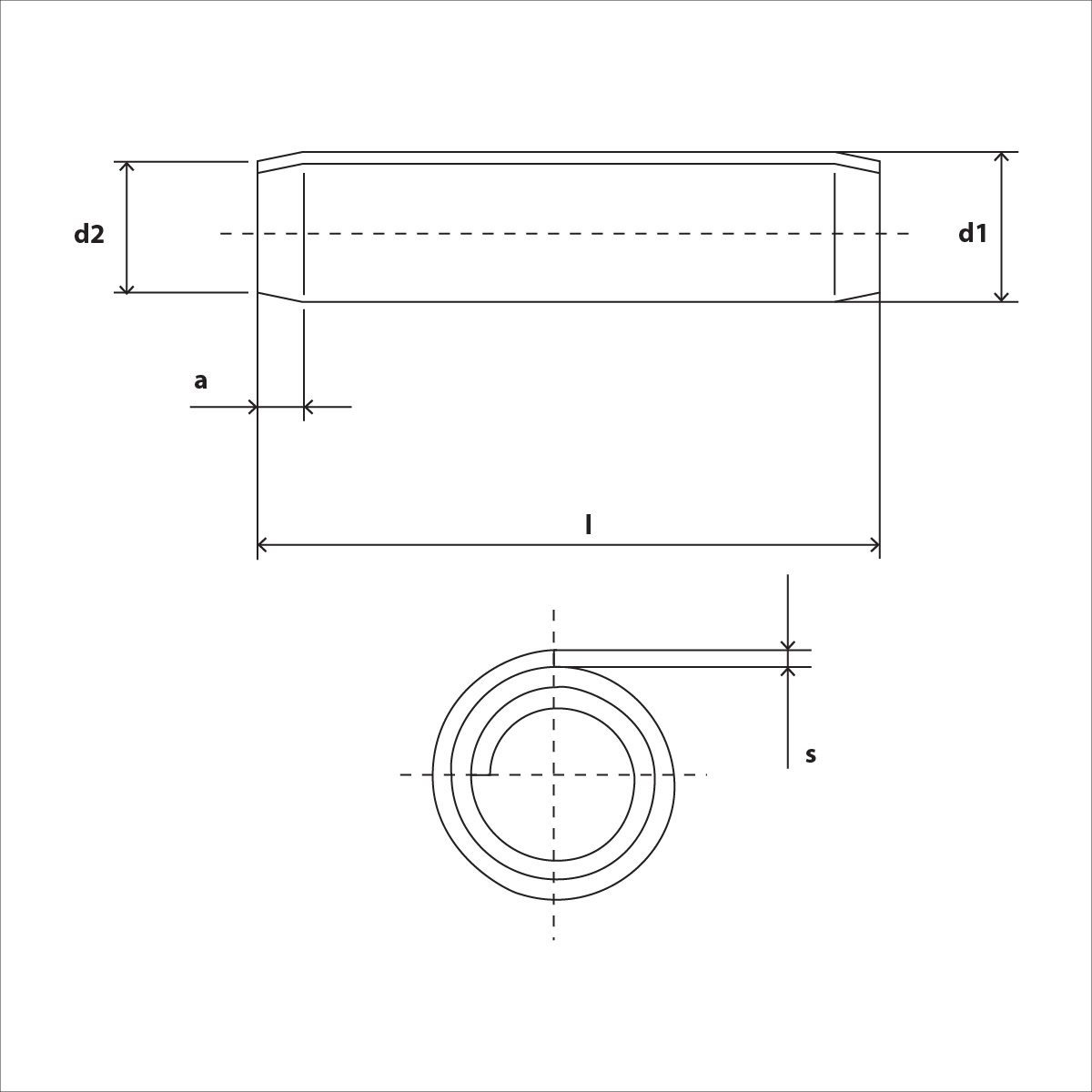

ISO-8748 Skizze

ISO 8748 Technische Daten
Maße	1,5	2	2,5	3	4	5	6	8*
a	0,5	0,7	0,8	1	1,3	1,7	2	2
s	0,17	0,22	0,28	0,33	0,45	0,56	0,67	0,9
d₁ ¹	1,6	2,1	2,6	3,12	4,15	5,15	6,25	8,25
d₂ ¹	1,4	1,9	2,35	2,85	3,8	4,8	5,8	7,8
Abscherkraft²	1,9	3,5	5,5	7,6	13,5	20	30	53
