ISO 8750

Unter der ISO 8750 findet man Spiral-Spannstifte. Sie entsprechen der DIN 7343.

Aufbau und Anwendung

Eine Spannhülse, auch Spannstift genannt, ist ein hohler, geschlitzter Stift. Er wird zur Befestigung von Maschinenelementen verwendet. Genau genommen handelt es sich bei einer Spannhülse um einen Streifen Blech, der zu einem nicht ganz geschlossenen Rohr geformt ist. Die Auswahl des Durchmessers erfolgt danach, dass er im montierten Zustand um ein gewolltes Maß zusammengedrückt ist. In der Anwendung ist die Spannhülse sehr einfach. Um zwei Werkstücke miteinander zu verbinden, werden die Werkstücke mit einer durch beide Teile verlaufenden Bohrung versehen. Danach wird der Spannstift in die Bohrung eingesetzt und verbindet beide Teile fest miteinander.

Auf Lager

Größe
VPE

ISO 8750 Spiralspannstifte Federstahl Regelausführung

16,85 € *

Größe
VPE

ISO 8750 Spiralspannstifte Edelstahl 1.4310

23,54 € *

Artikel 1 - 2 von 2

Material

Spiral-Spannstifte der ISO 8750 bieten wir Ihnen in unserem Shop aus Federstahl blank und Edelstahl an.

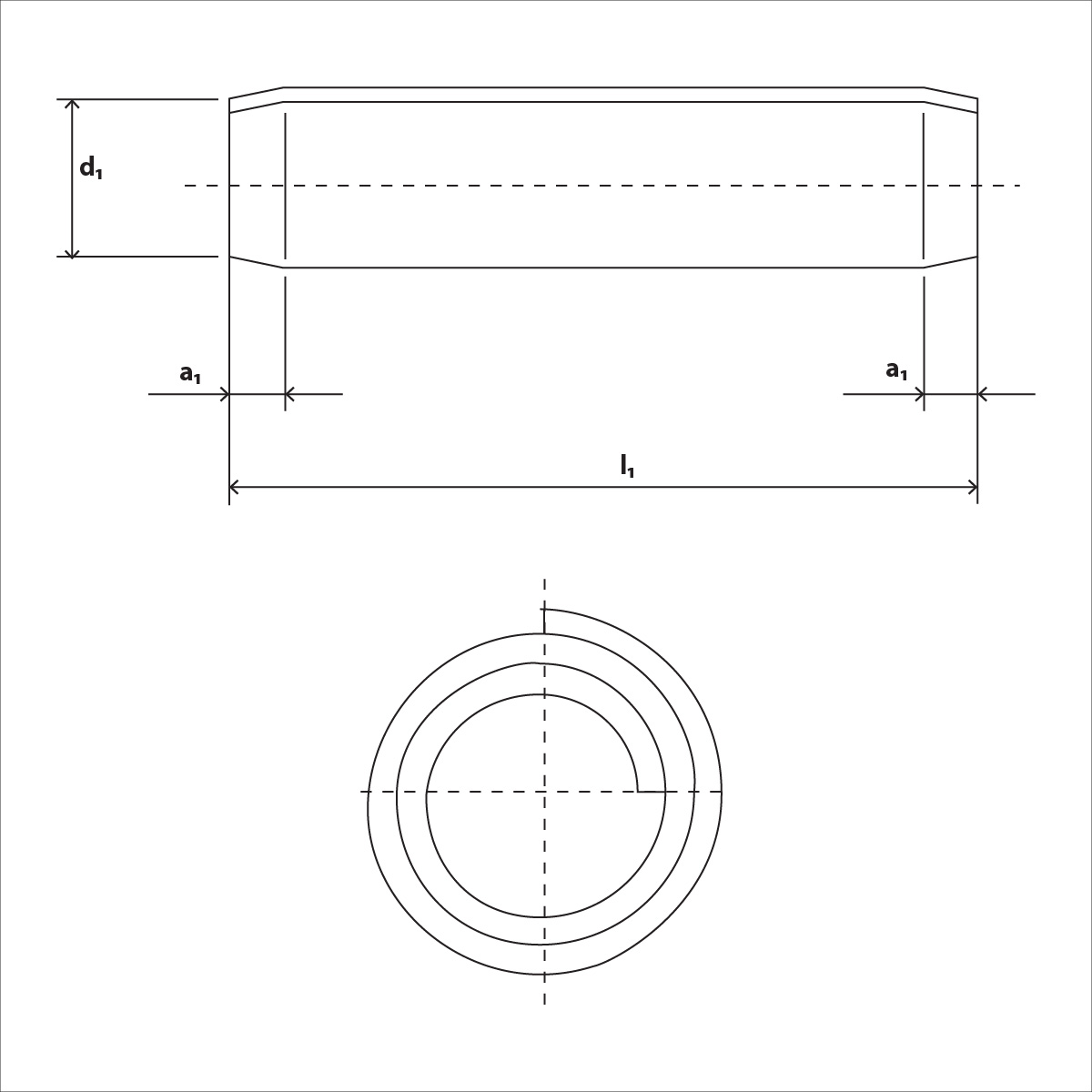

ISO-8750 Skizze

ISO 8750 Technische Daten
Maße	1	1,5	2	2,5	3	3,5	4	5	6	8	10	12	14	16
a	0,3	0,5	0,7	0,8	1	1,2	1,3	1,7	2	3	3	4	4,5	5
s	0,08	0,13	0,17	0,21	0,25	0,29	0,33	0,42	0,5	0,67	0,84	1	1,2	1,3
d1	1,1	1,62	2,15	2,65	3,24	3,67	4,2	5,25	6,25	8,35	10,45	12,5	14,55	16,55
d2	0,95	1,4	1,9	2,35	2,85	3,35	3,8	4,8	5,8	7,75	9,6	11,5	13,5	15,4
Abscherkraft	0,6	1,45	2,5	3,9	5,5	7,5	9,6	15	22	39	62	89	120	155
