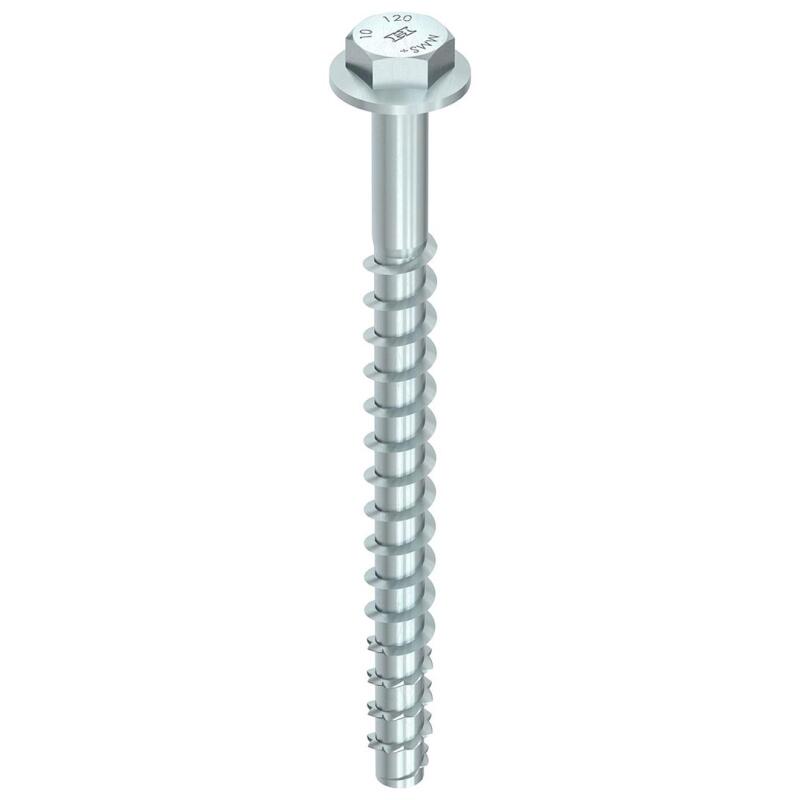

MULTI-MONTI-plus SS Betonschrauben mit Sechskantkopf (tlw. mit angepresster Scheibe), verzinkt blau, A2K
Das Original unter den selbstschneidenden Betonschrauben
MULTI-MONTI®-plus, der sichere Schraubanker für eine kraftvolle und zeitsparende Befestigungslösung
Vorteile
- selbstschneidende Betonschrauben
- CE gemäß ETA-15/0784
- montagefreundlich - auch bei stark verschlissenen Bohrern
- optimiertes Betongewinde mit Vollgewindevarianten für höchste Beanspruchungen
- zwei Setztiefen für mehr Flexibilität
- auch maschinell setzbar
- sofort belastbar
- starkes Produktsortiment und viele Abmessungen für unterschiedliche Anwendungen, architektonische Gegebenheiten und Einsatzbereiche
- verzahnte Funktionsspitze minimiert den Verschleiß und erlaubt so die Mehrfachverwendung bei temporären Befestigungen
- weiteres zugelassenes Sortiment für ETA Option 1 ab MMS-plus 6 inklusive Seismik ab Durchmesser 10
Die neue Schraubankergeneration MULTI-MONTI®-plus (MMS-plus) wurde in vielen Punkten weiterentwickelt und zeichnet sich durch eine bessere Verarbeitung, höhere Lasten und ein breiteres Anwendungsfeld aus.
Fokus der Überarbeitung ist das optimierte Betongewinde mit einer vergrößerten Wirkfläche im Beton zugunsten höherer Tragfähigkeiten. Durch die verstärkte Verzahnung an der Spitze der Schraube lässt sich die MMS-plus leichter setzen, desweiteren verhält sie sich weniger verschleißanfällig. Der höhere Außendurchmesser sowohl an Spitze als auch lastabtragenden Gewinde stellt eine bessere Hinterschneidung im Beton sicher und ermöglicht dadurch höhere Lasten.
Die Standardausführung der MMS-plus bildet ein Sechskantkopf mit angepresster Scheibe. Aber nicht alle Schraubengrößen haben diese angepresste Scheibe. Zahlreiche Varianten runden das Produktportfolio ab und bieten ein breites Anwendungsfeld an Durchmessern und Lastklassen.
Eine erweiterte Produktauswahl macht unterschiedlichste Anwendungen unter verschiedenen architektonischen Gegebenheiten und in vielfältigen Einsatzbereichen möglich.
Einen großen Vorteil bietet HECO mit dem breit aufgestellten Zulassungsportfolio der MMS-plus, das dem Anwender vielfältige Anwendungsmöglichkeiten und ein hohes Maß an Flexibilität und Sicherheit geben.
Diese Schrauben haben einen Sechskantkopf mit teilweise angepresster Scheibe. Sie sind aus verzinktem Stahl. Doch es gibt auch andere Ausführungen in unserem Sortiment:
Verfügbare Kopfformen
- Sechskantkopf
- Sechskantkopf mit angepresster Scheibe
- Sechskantkopf mit Scheibe
- Flachrundkopf
- Senkkopf
- PanHead
- Rundkopf
- Ringkopf
- metrisches Anschlussgewinde
- Innengewinde
Geeignete Materialien
Die Betonschrauben sind für Montagen in gerissenem und ungerissenem Beton zugelassen sowie auch für viele andere Baustoffe geeignet, wie beispielsweise:
- Klinker
- Naturstein (z.B. Marmor)
- Kalksandstein
- Hohlblockbeton
- Vollziegel
Anwendungsbeispiele
- Stützenmontage
- Rohrmontagen
- Richtstützenmontage
- Befestigung von Kabelschächten
- Geländerbefestigung
- Fixierung von Wandhaltern und Konsolen
Montageanleitung
1. Bohren
2. Bohrmehl entfernen
3. Einschrauben
4. Fertig

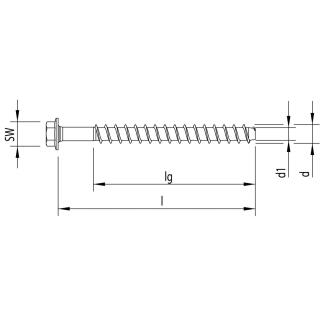

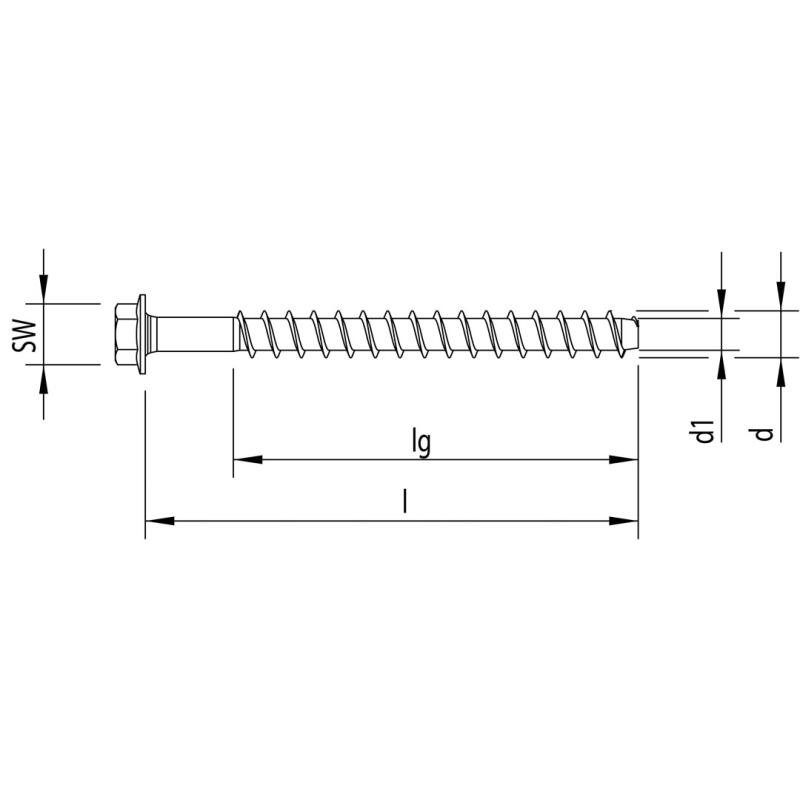

| Technische Daten | |
|---|---|
| Gewinde-Durchmesser d mm | 12 |
| Schraubenlänge l mm | 120 |
| Werkstoff | Kohlenstoffstahl |
| Kopfform | Sechskantkopf mit angepresster Scheibe |
| Kopfdurchmesser dk mm | 22 |
| Antrieb | Außen-Sechskant |
| Antriebsgröße | SW-15 |
| Gewinde | Betongewinde |
| Gewindelänge lg mm | 115 |
| Beschichtung | verzinkt blau, A2K |

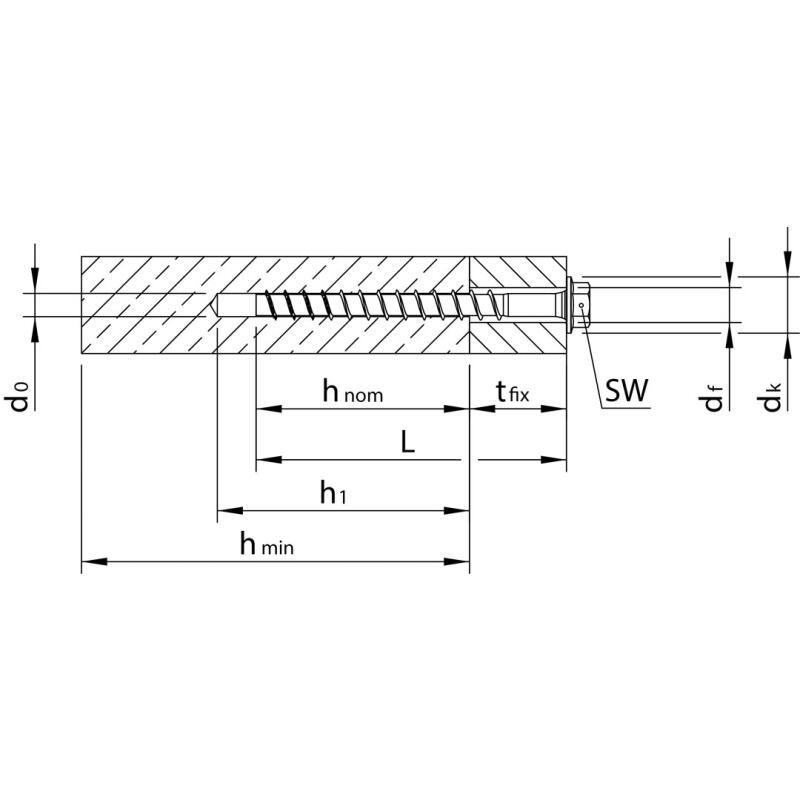

| Bohr-Durchmesser d0 mm | 10 |
| max. Anbauteildicke tfix1 mm (nur für MMS) | 30 |
| max. Anbauteildicke tfix2 mm (nur für MMS) | 45 |
| Bohrlochtiefe h1 mm | 100 |
| Bohrlochtiefe h2 mm | 85 |
| Einschraubtiefe hnom1 mm | 90 |
| Einschraubtiefe hnom2 mm | 75 |
| Durchgangsloch im Anbauteil df mm | 14,5 |
| Max. Leistungsabgabe Schlagschrauber, Tmax [Nm] | 250 |
| Min. Randabstand cmin mm | 40 |
| Mindestbauteildicke hmin mm | 150 |
| Mindestbauteildicke hmin2 mm | 125 |
| ETA-Zulassung | ETA-15/0784 |
| DIBt-Zulassung | Z-21.8-2061, Z-21.1-2103 |
| Feuerwiderstandsklasse | F120/R120 |
| Sprinkler-Zulassung | Ja |
| Zugelassene Kategorie für seismische Einwirkung | C1 |
ETA-Zulassung
DIBt-Zulassung
DIBt-Zulassung
Feuerwiderstandsklasse
Sprinkler-Zulassung
Seismik| Kopfform: | Sechskantkopf |
| Antrieb: | Außen-Sechskant |
| Durchmesser: | 12 |
| Länge: | 120 |
| Material: | Stahl verzinkt |
| Inhalt: | 25,00 Stück |
