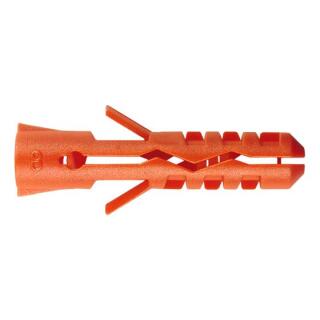

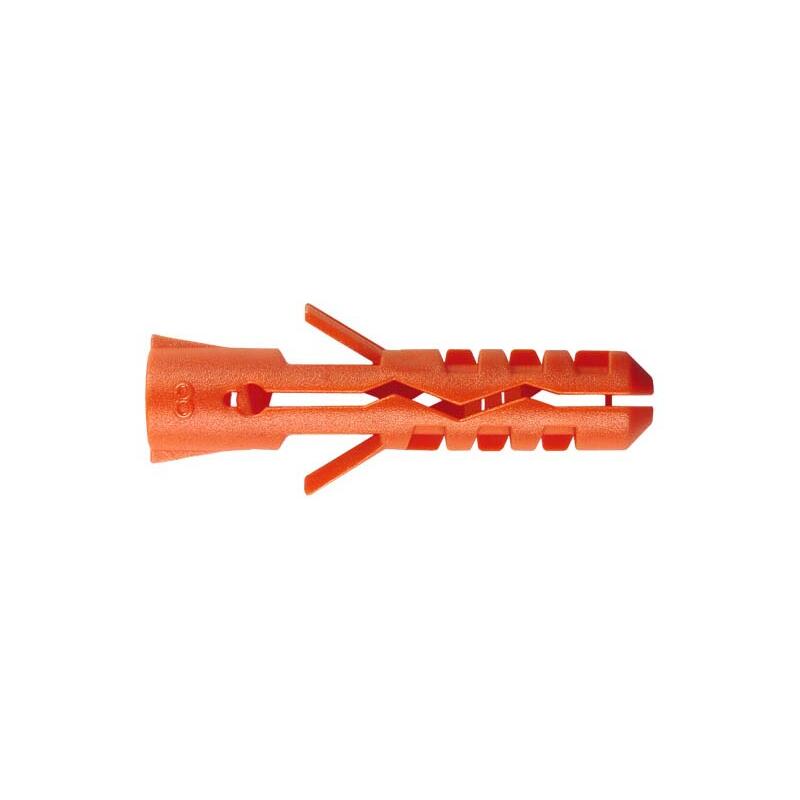

Der Nylondübel MN von mungo wird auch als Normdübel, Standarddübel oder Flossendübel bezeichnet. Er ist die beste Wahl, wenn Sie mit Spanplattenschrauben etwas an massiven Baustoffen anbringen möchten. Durch die Vielzahl an Materialien die man nutzen kann, gilt er auch als Universaldübel. Wir bieten den Dübel in der normalen Handelsverpackung, lose in der Industrieverpackung oder als Maxi- und Mini-Box, welche bei Handwerkern besonders beliebt ist.
Zulassungen
Folgende Zulassungen hat der Dübel:
Nylon Qualität PA6 Geprüfter Dübelwerkstoff

Baustoffe
In folgenden Baustoffen können Sie den Dübel verbauen:
Beton C20/25 Druckfestigkeit 25 N/mm²

Vollziegel

Naturstein

Leichtbeton Gasbeton. Porenbeton, Bims

Kalksandstein

Eigenschaften und Merkmale
- Zur Verwendung mit Holzschrauben, Spanplattenschrauben und metrischen Schrauben
- Geeignet für die meisten Baustoffe, insbesondere für massive Baustoffe
- Einschlagsicherung verhindert die vorzeitige Spreizung des Dübels beim Setzen
- Erleichtertes Einschieben in das Bohrloch; das versetzte Blockprofil presst sich tief in labile Baustoffe
- M-Verzahnung erzeugt Anpressdruck auf die gesamte Umfangsfläche bei gleichzeitig gutem Formschluss
- Reissverschlussartige Verbindung der Dübelschenkel verhindert das Abknicken beim Setzen
- Aus hochwertigem Polyamid PA 6 gefertigt
- Vor- oder Durchsteckmontage
- Anwendungen im Innen- und Aussenbereich
Anwendungen
Bei folgenden Anwendungen kommt der MN zum Einsatz:
- Bilder
- Lampen
- Halter
- Profile
- Unterkonstruktionen
- Elektroschalter
- Schienen
Anwendungsgrafiken


Montage
So einfach wird der Dübel montiert:
Bohrloch bohren

Dübel und Bauteil positionieren

Bauteil befestigen

fertig

Branchen
In folgenden Branchen wird der MN verbaut:
Elektroinstallationen

Gebäudetechnik

Trockenbau

Holzbau

Technische Daten | ||
---|---|---|
Dübel- und Bohr-Ø mm | dnom = d0 | 15 |
Dübellänge mm | L | 75 |
Bohrlochtiefe mm | h0 | 95 |
Schraubentyp Holz/Span Ø mm | ds | 10-12 |
Schraubentyp metrisch Ø mm | ds | M10 |
Verpackung | ||
Verpackt zu Stück | 10 | |
FS | FS1/1 | |
Inhalt pro Sammelkarton | 360 | |
SK | SK32 | |
Menge pro Palette | 21600 | |
Technische Daten | ||
ung. Beton C20/25 Zuglast (kN) | 2.9 | |
Vollziegel Zuglast (kN) | 1.5 | |
Leichtbeton Zuglast (kN) | 0.6 | |
Zusatzinformationen | ||
Gewicht FS | 0.089 kg | |
Gewicht SK | 3.512 kg | |
Typ | 15 x 75 | |
Holzschraube mit max. Durchmesser | ||
Sicherheitsfaktor 5 | ||
1 kN ? 100 kg |
