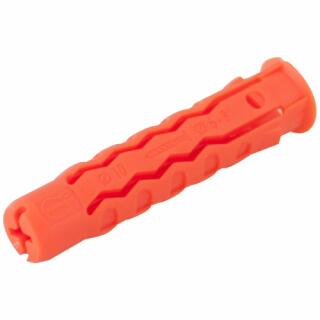

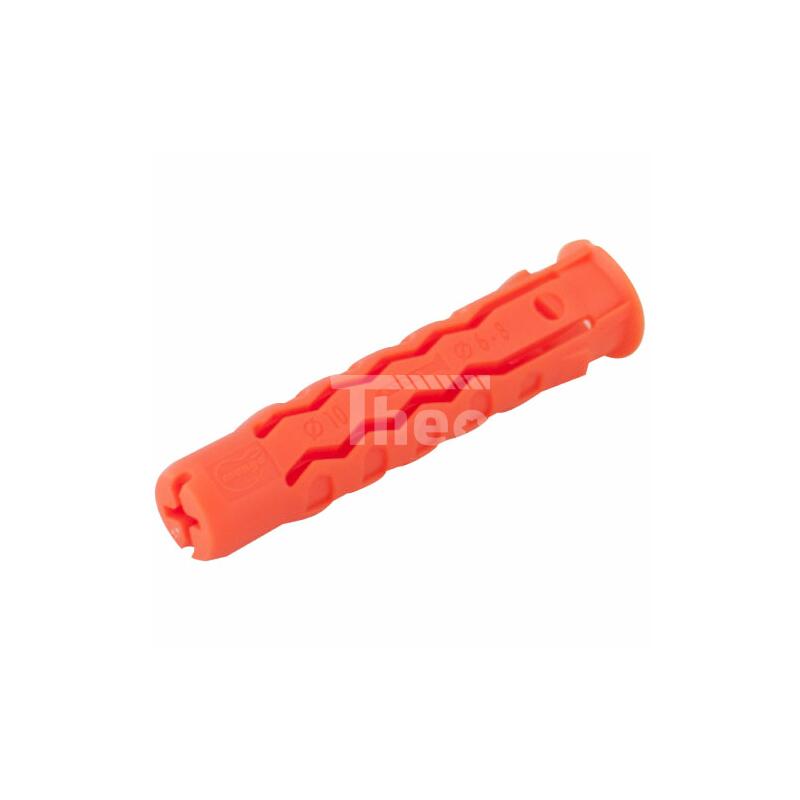

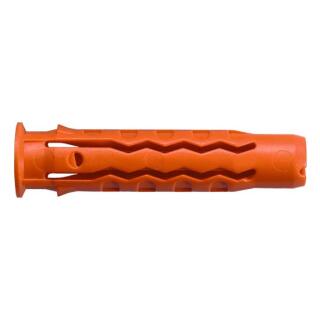

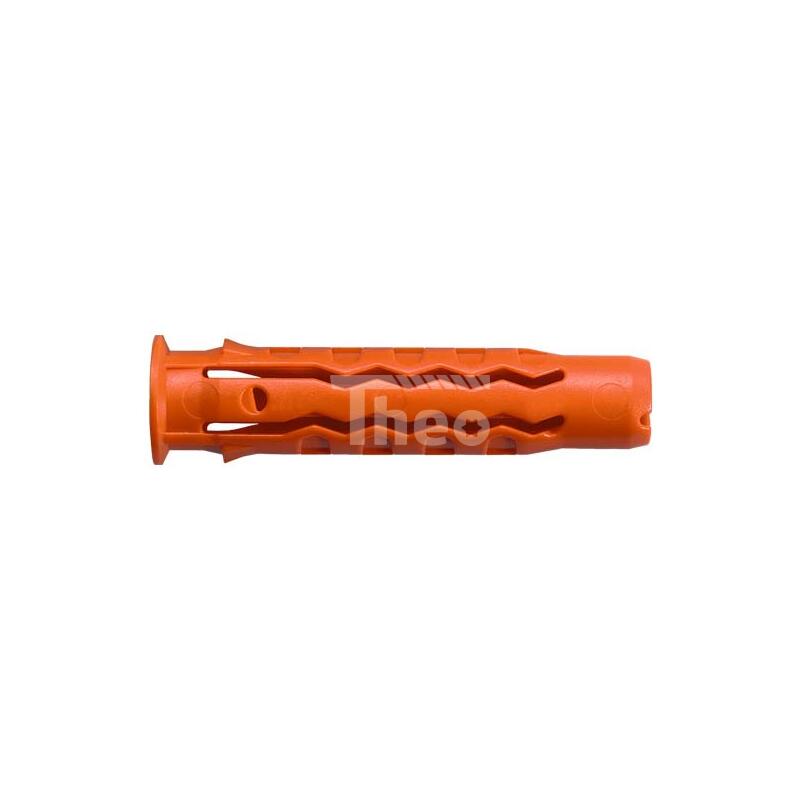

Der Quattrodübel MQ von mungo ist optimiert auf die Verwendung mit Spanplattenschrauben. Er ist geeignet für alle Baustoffe und bietet höchste Haltewerte im unteren und mittleren Lastbereich. Der kleine Kragen ermöglicht eine kontrollierte Einstecktiefe. Die Verdrehsicherung hindert den Dübel sich im Bohrloch mitzudrehen.
Wir bieten den Dübel in der normalen Handelsverpackung, lose in der Industrieverpackung oder als Maxi- und Mini-Box, welche bei Handwerkern besonders beliebt ist.
Zulassungen
Folgende Zulassungen hat der Dübel:
Nylon Qualität PA6 Geprüfter Dübelwerkstoff
Baustoffe
In folgenden Baustoffen können Sie den Dübel verbauen:
Beton C20/25 Druckfestigkeit 25 N/mm²
Vollziegel
Lochstein Hochlochziegel, Kalksandstein
Leichtbeton Gasbeton. Porenbeton, Bims
Kalksandstein
Naturstein
Eigenschaften und Merkmale
- Quattro® Technology
- Höchste Haltewerte im unteren und mittleren Lastbereich, speziell geeignet für Anwendungen mit Spanplattenschrauben
- Geeignet für alle Baustoffe
- Kontrollierte Einstecktiefe
- Einschlagsicherung verhindert die vorzeitige Spreizung des Dübels beim Setzen
- Verdrehsicherung verhindert das Mitdrehen im Bohrloch
- Die besondere Dübelgeometrie erleichtert das Einschieben ins Bohrloch
- Aus hochwertigem Polyamid PA 6 gefertigt
- Vorsteckmontage
- Anwendungen im Innen- und Aussenbereich
Anwendungen
Bei folgenden Anwendungen kommt der MQ zum Einsatz:
- Halter
- Elektroschalter
- Bilder
- Lampen
- Profile
- Unterkonstruktionen
- Schienen
Anwendungsgrafiken
Montage
So einfach wird der Dübel montiert:
Bohrloch bohren
Dübel einsetzen
Bauteil befestigen
fertig
Videos
Hier ein Video zum Produkt:
Branchen
In folgenden Branchen wird der MQ verbaut:
Elektroinstallationen
Gebäudetechnik
Trockenbau
Holzbau
| Technische Daten | ||
|---|---|---|
| Dübel- und Bohr-Ø mm | dnom = d0 | 14 |
| Dübellänge mm | L | 70 |
| Bohrlochtiefe mm | h0 | 90 |
| Schraubentyp Holz/Span Ø mm | ds | 10-12 |
| Schraubentyp metrisch Ø mm | ds | - |
| Verpackung | ||
| Verpackt zu Stück | 10 | |
| FS | FS1/1 | |
| Inhalt pro Sammelkarton | 360 | |
| SK | SK32 | |
| Menge pro Palette | 21600 | |
| Technische Daten | ||
| ung. Beton C20/25 Zuglast (kN) | 3.0 | |
| Vollziegel Zuglast (kN) | 1.80 | |
| Porenbeton Zuglast (kN) | 0.55 | |
| Kalksandstein Zuglast (kN) | 2.30 | |
| Lochstein Zuglast (kN) | 0.60 | |
| Zusatzinformationen | ||
| Gewicht FS | 0.074 kg | |
| Gewicht SK | 2.797 kg | |
| Typ | 14 x 70 | |
| 1) Spanplattenschraube | ||
| Holzschraube mit max. Durchmesser | ||
| Sicherheitsfaktor 5 | ||
| 1 kN ? 100 kg | ||
