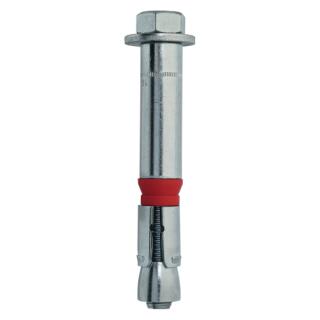

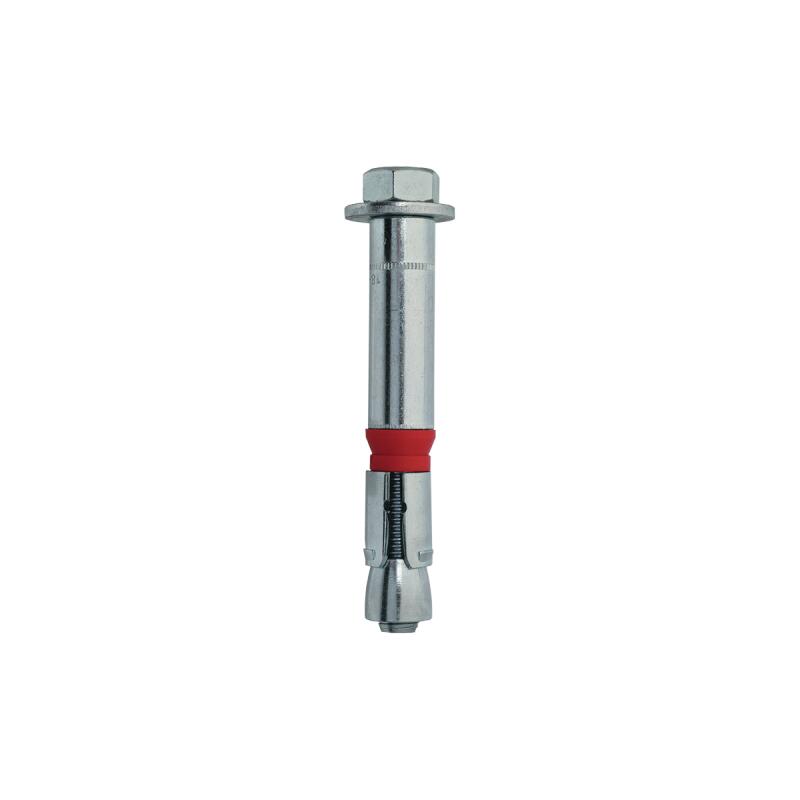

Schwerlastanker 24x120/2 HL-S (SZ-S) Sechskant Mungo 10 Stück
Schwerlastanker mit 6-kant-Schraube
- Europäische Technische Zulassung Option 1 (02/0030) für gerissenen und ungerissenen Beton
- ICC International Code Council
- ICC-ES Report ESR-3137
- Brandschutzprüfung F30-F120
- Anerkannt zur Verankerung ortsfester Wasserlöschanlagen ab M8 bis M20
- Schocksichere Befestigung in Schutzbauten
- Europäische Technische Zulassung Option 1 (02/0030) für gerissenen und ungerissenen Beton
- ICC International Code Council
- ICC-ES Report ESR-3137
- Brandschutzprüfung F30-F120
- Anerkannt zur Verankerung ortsfester Wasserlöschanlagen ab M8 bis M20
- Schocksichere Befestigung in Schutzbauten
|
Artikelinformationen Schwerlastanker HL-S |
|
|---|---|
| Gewinde | M16 |
| Dübel- und Bohr-Ø mm | 24 |
| Nutzlänge mm | 2 |
| Bohrloch-Ø mm | 24 |
| Bohrlochtiefe mm | 130 |
| Eff. Verankerungstiefe mm | 100 |
| Ankerlänge mm | 120 |
| Loch-Ø im Anbauteil mm | 26 |
| max. Bohrschneiden Ø mm | 24,55 |
| Technische Daten Schwerlastanker HL-S | |
|---|---|
| ung. Beton C20/25 Zuglast (kN) | 24,0 |
| ger. Beton C20/25 Zuglast (kN) | 17,1 |
| Querlast (kN), SZ-B | 52,1 |
| Querlast (kN), SZ-S/SZ-SK | 72 |
| Biegemoment (Nm) | 152,0 |
| erford. Achsabstand mm s (3hef) | 300 |
| erford. Randabstand mm c (1.5hef) | 150 |
| erford. Achsabstand mm s (5hef) | 500 |
| erford. Randabstand mm c (2.5hef) | 250 |
| min. Achsabstand/ bei Randabstand mm smin/c | 100/180 |
| min. Randabstand/ bei Achsabstand mm cmin/s | 100/220 |
| min. Bauteildicke mm | 200 |
| Schlüsselweite SZ-S/SZ-B | 24 |
| Anzugs drehmoment (Nm), SZ-S/SZ-B | 160 |
| Anzugs drehmoment (Nm), SZ-SK | - |
| Schlüsselweite SZ-SK | - |
Es sind die in der Zulassung geregelten Teilsicherheitsbeiwerte der Widerstände sowie ein Teilsicherheitsbeiwert der Einwirkung von ?F = 1.4 berücksichtigt
Die Werte gelten nur für Einzelbefestigungen ohne Beeinflussung durch Achs- und Randabstand.
1 kN entspricht 100 kg
| Durchmesser: | 24 24 |
| Länge: | 120 |
| Material: | Stahl verzinkt |
| Inhalt: | 10,00 Stück |
