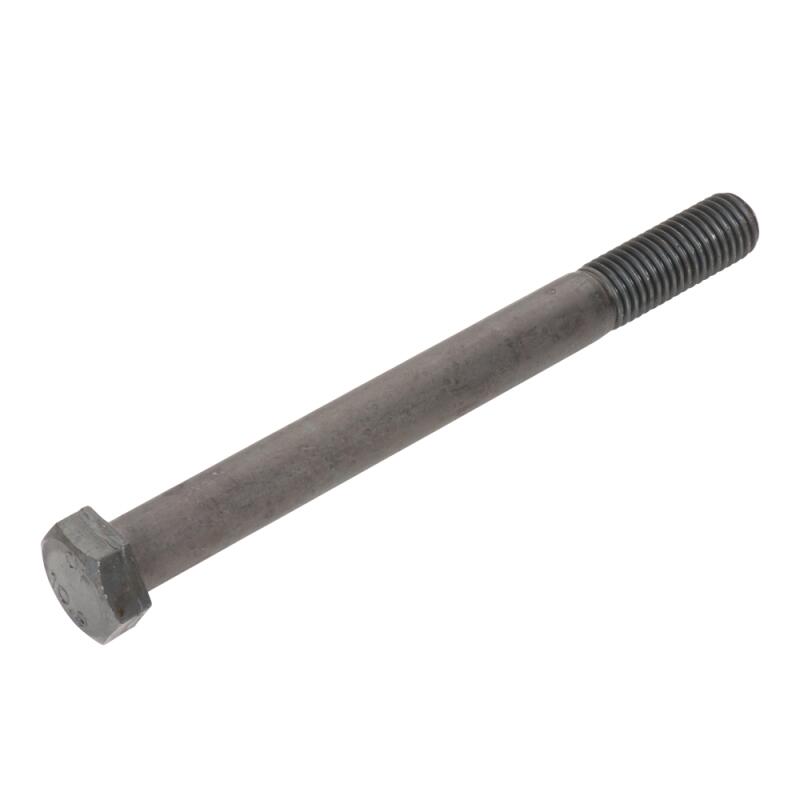

Anwendung und Allgemeines
Den Anwendungsbereichen dieses Schraubentyps sind keine Grenzen gesetzt. Die hochwertige Verarbeitung bietet eine Grundlage zur Verwendung in industriellen als auch handwerklichen Bereichen. Des Weiteren lässt sich jede beliebige Materialverbindung befestigen. Holz-zu-Holz ist ebenso problemlos zu montieren wie Metall-zu-Holz und reine Metallarbeiten. Und auch die Montage ist kinderleicht.
DIN-Norm / ISO-Norm
Die ISO 4014 hat die damalige DIN 931 größtenteils abgelöst, wobei genauere technische Daten größtenteils dieselben bleiben. Diese Norm fasst Sechskantschrauben mit metrischen Teilgewinden zusammen. Obgleich Sie dieses Modell in blankem Stahl erhalten, können Sie zwischen jeder beliebigen Ausführung und Beschichtung frei wählen. Suchen Sie nach einem Vollgewinde, empfehlen wir die bei uns im Shop erhältliche ISO 4017.
Kopfform
Die sechs Seiten des Kopfes stehen in einem Winkel von 120 Grad zueinander und ergeben ein Hexagon. Somit entsteht ein optimaler Anzug-Drehmoment und macht die Montage kinderleicht. Auch wenn dieser nicht maßgeblich für den Antrieb einer Sechskantschraube ist, findet sich gelegentlich ein Schlitz auf dem Kopf zur Unterstützung. Aufgrund der simplen Herstellung der sechseckigen Form kosten diese Schrauben meist weniger als andere.
Antrieb
Hierbei handelt es sich um einen Außensechskant, welcher mit einem Maul-, Steck- oder Ringschlüssel festzuziehen ist. Dies kann entweder seitlich oder auch von oben erfolgen, weshalb sich der Außensechskant insbesondere bei Platzmangel besonderer Beliebtheit erfreut. Ein zweiter bekannter Name der Sechskantschrauben ist die sogenannte Schlüsselschraube. Fachlich ist das nicht ganz korrekt, im Volksmund aber durchaus eingebürgert.
Gewinde
Die ISO 4014 beschreibt metrische Teilgewinde. Der Halt entsteht also nur auf einem Teil der Schraube. Darüber hinaus ist für die Montage eine Mutter notwendig. Zeitgleich entfällt eine Spitze, weshalb Sie in jedem Fall vorbohren müssen.
Material
Der hier verwendete Stahl wurde nicht behandelt und bietet somit keinen Schutz vor Rost. Achten Sie also darauf, dass die Schraube keinen konstanten Wasserkontakt nach der Montage hat. Auf der anderen Seite besticht das nackte schwarze Aussehen mit einem unauffälligen Design. Stahl ist der meist verwendete und beliebteste Werkstoff für Schrauben. Er bietet durch Stabilität und Kosteneffizienz viele Vorteile. Wollen Sie Schrauben der DIN 931 in anderen Materialien, finden Sie diese auch in unserem Shop.
Passendes Zubehör
Muttern, Schlüssel für die Montage und in einigen Fällen auch Unterlegscheiben sind für diese Schraubenart nicht wegzudenken. Damit Sie gleich mit der Anbringung loslegen können, finden Sie diese und weitere Werkzeuge bei uns im Shop.
Technische Zeichnung und Daten
| DIN 931 Technische Daten | |||||
|---|---|---|---|---|---|
| Maße | s | k | b1 | b2 | b3 |
| M2 | 4 | 1,4 | 10 | – | – |
| M3 | 5,5 | 2 | 12 | – | – |
| M4 | 7 | 2,8 | 14 | – | – |
| M5 | 8 | 3,5 | 16 | 22 | – |
| M6 | 10 | 4 | 18 | 24 | – |
| M7 | 11 | 4,8 | 20 | 26 | – |
| M8 | 13 | 5,3 | 22 | 28 | – |
| M10 | 17 | 6,4 | 30 | 32 | 45 |
| M12 | 19 | 7,5 | 30 | 36 | 49 |
| M14 | 22 | 8,8 | 34 | 40 | 53 |
| M16 | 24 | 10 | 38 | 44 | 57 |
| M18 | 27 | 11,5 | 42 | 48 | 61 |
| M20 | 30 | 12,5 | 46 | 52 | 65 |
| M22 | 32 | 14 | 50 | 56 | 69 |
| M24 | 36 | 15 | 54 | 60 | 73 |
| M27 | 41 | 17 | 60 | 66 | 79 |
| M30 | 46 | 18,7 | 66 | 72 | 85 |
| M33 | 50 | 21 | 72 | 78 | 90 |
| M36 | 55 | 22,5 | 78 | 84 | 97 |
| M39 | 60 | 25 | 84 | 90 | 103 |
| M42 | 65 | 26 | 90 | 96 | 109 |
| M45 | 70 | 28 | 96 | 102 | 115 |
| M48 | 75 | 30 | 102 | 108 | 121 |
| M52 | 80 | 33 | – | 116 | 129 |
| M56 | 85 | 35 | – | 124 | 137 |
| M64 | 95 | 40 | – | 140 | 153 |
| Kopfform: | Sechskantkopf |
| Antrieb: | Schlitz Außen-Sechskant |
| Durchmesser: | 3 4 5 6 7 8 10 12 14 16 18 20 22 24 27 30 33 36 39 42 45 48 52 56 64 |
| Länge: | 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 360 370 380 390 400 410 420 430 440 450 460 480 500 520 540 560 580 600 640 |
| Material: | blank |
| Norm: | ISO 4014 |
