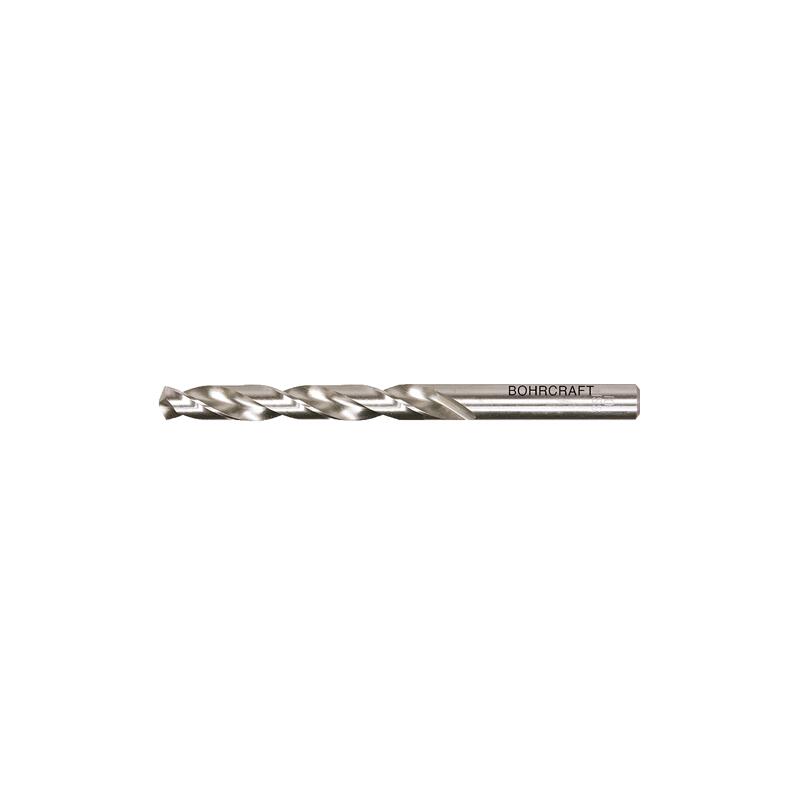

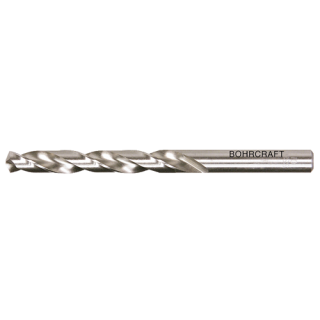

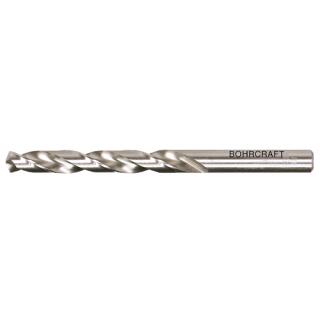

Spiralbohrer DIN 338 HSS-G geschliffen Split Point Typ N Bohrcraft
Spiralbohrer DIN 338 geschliffen von Bohrcraft HSS mit Kreuzanschliff
Wofür eignet sich der Metall-Spiralbohrer?
Bei Bohrungen mit einer hohen Beanspruchung und starker Rundlaufgenauigkeit in Metall wie beispielsweise bei Stahl, Sintereisen, etc. ist dieser Bohrer die optimale Wahl.
| Anwendung des Bohrers | |
|---|---|
| Stahl < 800 N/mm² | |
| Stahl < 1.100 N/mm² | |
| Stahl < 1.400 N/mm² | |
| Edelstahl INOX rostfreier Stahl | |
| Titan & Titanlegierungen | |
| Temperguss | |
| Aluminium | |
| Kupfer | |
| Messing | |
| Kunststoffe | |
Legende: = sehr gut geeignet = bedingt geeignet = nicht geeignet
| Technische Daten des Bohrers | |
|---|---|
| DIN | 338 |
| Typ | N |
| Material | HSS-G |
| Bohrtiefe | 5xD |
| Beschichtung | - |
| Spitzenwinkel | 118° |
Aufbau des Bohrers
HSS-G bedeutet, dass der Bohrer aus blankem Hochleistungs-Schnellstahl gefertigt ist und geschliffen wurde. Diese Ausführung ist kurz und zylindrisch. Das rechtsschneidende Modell vom Typ N hat einen Spitzenwinkel von 118° mit einem Kreuzanschliff nach DIN 1412 C.
- Durchmesser von 0,5 mm bis 16 mm
-
Länge von 22 mm bis 178 mm
| Bohrdurchmesser: | 0,5 0,6 0,7 0,8 0,9 1 1,1 1,2 1,25 1,3 1,4 1,5 1,6 1,7 1,75 1,8 1,9 2 2,1 2,2 2,25 2,3 2,4 2,5 2,6 2,7 2,75 2,8 2,9 3 3,1 3,2 3,25 3,3 3,4 3,5 3,6 3,7 3,75 3,8 3,9 4 4,1 4,2 4,25 4,3 4,4 4,5 4,6 4,7 4,75 4,8 4,9 5 5,1 5,2 5,25 5,3 5,4 5,5 5,6 5,7 5,75 5,8 5,9 6 6,1 6,2 6,25 6,3 6,4 6,5 6,6 6,7 6,75 6,8 6,9 7 7,1 7,2 7,25 7,3 7,4 7,5 7,6 7,7 7,75 7,8 7,9 8 8,1 8,2 8,25 8,3 8,4 8,5 8,6 8,7 8,75 8,8 8,9 9 9,1 9,2 9,25 9,3 9,4 9,5 9,6 9,7 9,75 9,8 9,9 10 10,1 10,2 10,25 10,3 10,4 10,5 10,6 10,7 10,75 10,8 10,9 11 11,1 11,2 11,25 11,3 11,5 11,75 11,8 11,9 12 12,2 12,25 12,5 12,7 12,75 12,8 13 13,5 14 14,5 15 15,5 16 |
| Nutzlänge: | 6 7 9 10 11 12 14 16 18 20 23 24 27 30 33 36 39 43 47 52 57 63 69 75 81 87 94 101 108 114 120 |
| Länge: | 22 24 28 30 32 34 36 38 40 43 46 49 53 57 61 65 70 75 80 86 93 101 109 117 125 133 142 151 160 169 178 |
