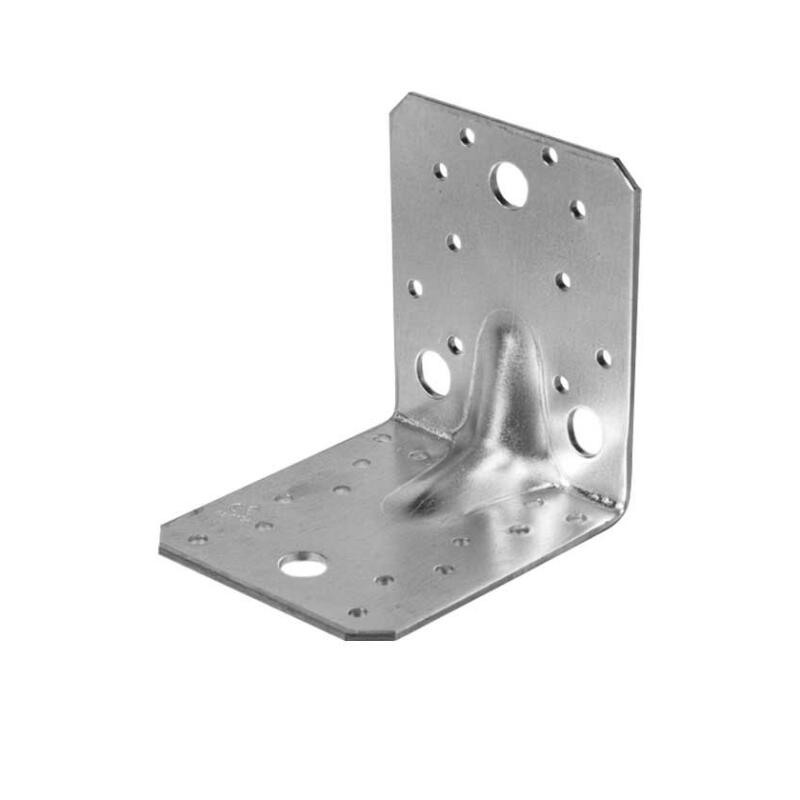

Winkelverbinder mit Rippe Gutzeit 70x70x55x2,5 1 Stück

Winkelverbinder mit Rippe Gutzeit 70x70x55x2,5 1 Stück

Artikelnummer: 18005-70x70x55x2,5-1

Größe
VPE

Auswahl zurücksetzen

1,71 €

1,71 € pro 1 Stück

inkl. 19% USt. , zzgl. (Paket DHL)

Momentan nicht verfügbar

Artikelnummer	Größe	VPE	Preis bei Einzelabnahme	Lieferstatus	Menge
18005-105x105x90x3-1	105x105x90x3	1	2,25 € inkl. USt.	Sofort verfügbar Lieferzeit: 1 - 2 Werktage
18005-105x105x90x3-25	105x105x90x3	25	33,64 € inkl. USt.	Lieferbar Lieferzeit: 5 - 6 Werktage
18005-105x105x90x3-50	105x105x90x3	50	52,16 € inkl. USt.	Sofort verfügbar Lieferzeit: 1 - 2 Werktage
18005-105x105x90x3-50-11mm	105x105x90x3 11mm Loch	50	52,16 € inkl. USt.	Lieferbar Lieferzeit: 5 - 6 Werktage
18005-70x70x55x2-100	70x70x55x2	100	37,96 € inkl. USt.	Lieferbar Lieferzeit: 5 - 6 Werktage
18005-70x70x55x2,5-1	70x70x55x2,5	1	1,71 € inkl. USt.	Momentan nicht verfügbar
18005-70x70x55x2,5-100	70x70x55x2,5	100	44,47 € inkl. USt.	Lieferbar Lieferzeit: 5 - 6 Werktage
18005-70x70x55x2,5-50	70x70x55x2,5	50	27,70 € inkl. USt.	Lieferbar Lieferzeit: 5 - 6 Werktage
18005-90x90x65x2,5-1	90x90x65x2,5	1	1,80 € inkl. USt.	Sofort verfügbar Lieferzeit: 1 - 2 Werktage
18005-90x90x65x2,5-100	90x90x65x2,5	100	56,03 € inkl. USt.	Sofort verfügbar Lieferzeit: 1 - 2 Werktage
18005-90x90x65x2,5-100-11mm	90x90x65x2,5 11mm Loch	100	56,03 € inkl. USt.	Lieferbar Lieferzeit: 5 - 6 Werktage
18005-90x90x65x2,5-50	90x90x65x2,5	50	35,90 € inkl. USt.	Lieferbar Lieferzeit: 5 - 6 Werktage
18005-90x90x65x2,5-50-11mm	90x90x65x2,5 11mm Loch	50	34,11 € inkl. USt.	Lieferbar Lieferzeit: 5 - 6 Werktage

Gutzeit-Winkelverbinder mit Steg

Mit Europäischer Technischer Zulassung (ETA-09/0134)

Anwendungsbereich

Vielseitige Einsatzmöglichkeiten:
- Befestigung von Kanthölzern auf Mauerwerk, Beton oder anderen massiven Untergründen.
- Ideal für Holz/Holz-Verbindungen in Konstruktionen.
Hohe Stabilität:
- Der große Verstärkungssteg verleiht dem Winkelverbinder eine besonders hohe Stabilität.
- Optimal geeignet für Anschlüsse, bei denen hohe Kräfte übertragen werden müssen.

Montage

Befestigung im Holz:
- Verwendung von Sondernägeln/Kammnägeln:
  - Durchmesser: Ø 4,0 x 40 mm.
  - Tragfähigkeitsklasse: 3/C.
  - Profilierte Nagellänge: lef ? 31 mm.
- Alternativ oder ergänzend: Bolzen Ø 10 mm.
Montagehinweise:
- Anschluss Träger/Winkelverbinder:
  - Nägel so nah wie möglich an der Biegelinie in den tragenden Balken einschlagen.
- Anschluss Pfette/Winkelverbinder:
  - Die unteren Nagellöcher sollten ausgelassen werden.
  - Die Anzahl und Länge der Kammnägel richtet sich nach der jeweiligen Belastung.

Material und Korrosionsschutz

Stahlqualität:
- Gefertigt aus DX51D + Z 275 gemäß DIN EN 10327:2004.
- Weitere Details sind in der Zulassung aufgeführt.
Korrosionsschutz:
- Beidseitig verzinkt mit 275 g/m², was einer Zinkschichtdicke von ca. 20 ?m entspricht.

Vorteile auf einen Blick

Hervorragende Stabilität: Verstärkungssteg sorgt für maximale Belastbarkeit.
Flexibel einsetzbar: Geeignet für Holz/Holz-Verbindungen sowie Holz auf Beton oder Mauerwerk.
Robust und langlebig: Hochwertige Stahlqualität mit starkem Korrosionsschutz.
Einfache und sichere Montage: Klare Vorgaben für Nägel und Bolzen gewährleisten Sicherheit und Haltbarkeit.

Inhalt:	1,00 Stück
Schenkel A Ø5:	6
Schenkel A Ø13:	1 x Ø11
A:	70
Schenkel B Ø5:	6
B:	70
T:	2,5
C:	55
Schenkel B Ø13:	1 x Ø11
