Die Bohrschrauben mit der DIN 7504 sind aus verzinktem Stahl hergestellt. Handwerk und Industrie wissen die hohe Qualität unserer DIN- und Normteile zu schätzen - wir liefern ausschließlich Profiqualität.
Hier finden Sie alle Produkte mit der genannten DIN 7504
Die DIN 7504 kann je nach Form durch die - Form K Sechskantkopf: ISO 15480 Form M Linsenkopf: ISO 15481 Form O Senkopf: ISO 15482 ersetzt werden.
Die DIN 7504 Bohrschraube in verzinktem Stahl hat folgende Merkmale:
- Typ: Schrauben
- Name: Bohrschrauben, Blechschrauben
- Kopfform: Linsenkopf (Form M)
- Antrieb: Innenstern (passend für Torx-Bits)
- Gewinde: Blechgewinde
- Material: Stahl
- Oberfläche: galvanisch verzinkt
- Anwendung: Wenn Sie zwei dünne Bleche aus Weichmetall (beispielsweise Aluminium) miteinander verbinden möchten oder ein dünnes Blech auf einem Profil fixieren wollen, dann ist die DIN 7504 die richtige Wahl. Weiter unten finden Sie eine Tabelle, welche Blechstärken empfohlen werden. Achtung: Nicht für dicke oder sehr harte Bleche geeignet!
- Einsatzort: Innenbereich oder geschützter Außenbereich
Die Bohrschrauben aus verzinktem Stahl eignen sich hervorragend für den Einsatz im Innenbereich. Die glänzende, silberfarbene Oberfläche sieht nicht nur gut aus, sondern oxidiert nicht wie blanker Stahl. Wenn Sie ein Bauprojekt im Außenbereich haben, dann sollten Sie besser Bohrschrauben aus Edelstahl verwenden. Diese bieten den nötigen Korrosionsschutz und schützen vor ungewolltem Rost.
Wenn Sie Fragen zu unseren Produkten haben, dann ist unser Kundenservice gerne für Sie da.
DIN 7504 unterschiedliche Formen
Die DIN 7504 gibt es in unterschiedlichen Formen, diese unterscheiden sich durch die Kopfform der Bohrschrauben:
- Halbrundkopf (Linsenkopf) Form M oder N
- Senkkopf Form O
- Sechskantkopf Form K
- Linsen-Senkkopf Form R
Diese Kopfformen können nochmal diverse Antriebsarten aufweisen. Mit dem Innenstern-Antrieb, welcher ganz einfach mit Torx-Bits angetrieben wird, haben Sie eine besonders ergiebige Kraftübertragung. Dadurch sparen Sie einiges an Arbeitszeit und sorgt für einen schnellen Schraubvorgang.
Eigentlich können Sie auch gewöhnliche Blechschrauben für dünne Bleche nutzen, aber die Bohrschrauben haben den Vorteil einer Bohrspitze, welche das Vorbohren erspart.
Mit der DIN 7504 können Sie eine Vielzahl an Arbeiten durchführen, wie beispielsweise bei der Konstruktion von:
- Solaranlagen
- Fassadenbau
- Metallbauten
- Biogasanlagen

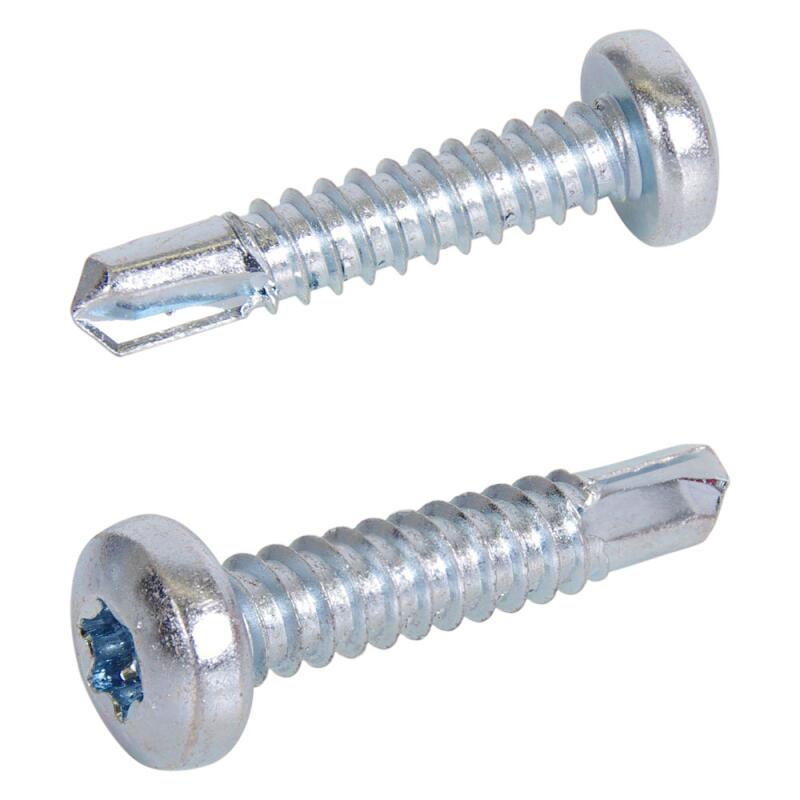

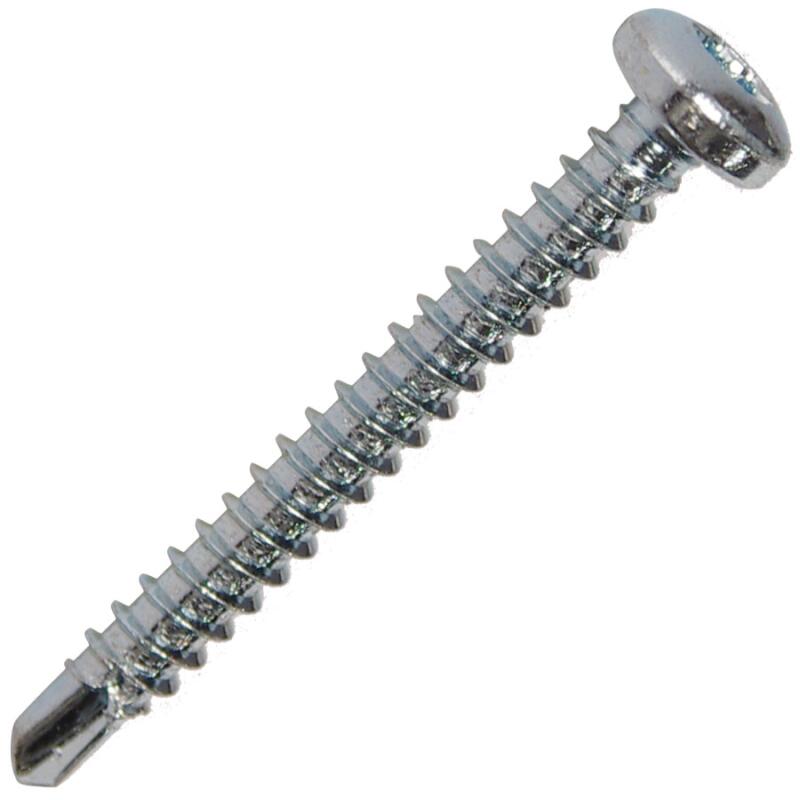

Bohrschrauben M mit Linsenkopf, Blechschraubengewinde Innenstern
DIN 7504
Technische Daten für DIN 7504 M
| DIN 7504 M Technische Daten | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 | ||||||||||||||||||||||||
| dp max. | 2,3 | 2,8 | 3,1 | 3,6 | 4,1 | 4,8 | 5,8 | ||||||||||||||||||||||||
| dk max. | 5,6 | 6,9 | 7,5 | 8,2 | 9,5 | 10,8 | 12,5 | ||||||||||||||||||||||||
| k max. | 2,2 | 2,6 | 2,8 | 3,05 | 3,7 | 4 | 4,6 | ||||||||||||||||||||||||
| Größe Bit | TX8 | TX10 | TX15 | TX20 | TX25 | TX25 | TX30 | ||||||||||||||||||||||||
| für Blechstärke mm | 0,7-1,9 | 0,7-2,25 | 0,7-2,4 | 1,75-3,0 | 1,75-4,4 | 1,75-5,25 | 2,0-6,0 | ||||||||||||||||||||||||
| Kopfform: | Halbrundkopf Halbrundkopf Halbrundkopf Halbrundkopf Halbrundkopf Halbrundkopf Halbrundkopf Halbrundkopf Halbrundkopf Halbrundkopf Halbrundkopf Halbrundkopf |
| Antrieb: | Innenstern-T |
| Durchmesser: | 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 |
| Länge: | 9,5 9,5 9,5 9,5 9,5 9,5 9,5 9,5 9,5 9,5 9,5 9,5 |
| Material: | Stahl verzinkt Stahl verzinkt Stahl verzinkt Stahl verzinkt Stahl verzinkt Stahl verzinkt Stahl verzinkt Stahl verzinkt Stahl verzinkt Stahl verzinkt Stahl verzinkt Stahl verzinkt |
| Norm: | DIN 7504 |
| Inhalt: | 1.000,00 Stück |
