Die Verbindungsstifte mit Kegelform der DIN 1 finden Sie bei uns günstig in Stahl und Edelstahl.
Demontierbare Verbindungsstifte
Befestigungsstifte gibt es in diversen Formen. Der Kegelstift beispielsweise hat eine konische Form. Hier ist der Name Programm. Um in eine kegelige Bohrung zu passen, muss der Stift genau passen.
Mit der DIN 1 kann man unter anderem zwei Bauteile im Maschinenbau zusammenbringen. Es handelt sich hierbei also um Normteile im Umfeld der Befestigungstechnik, welche vorwiegend von der Industrie verbaut werden. Die Verbindung kann gelöst werden.
Umstellung auf die ISO 2339
Im Zuge der Umstellung von DIN- auf ISO-Normen, findet man die DIN 1 auch unter der ISO 2339 oder DIN EN 22339. Die Änderungen sind eher dezent ausgefallen. So wurden die Nennlängen neu festgelegt, die Kuppenhöhen bestimmt und der Werkstoff-Härtebereich definiert.
Die DIN 1 richtig messen
(großer Durchmesser) - (kleiner Durchmesser) : (Länge) = 1/50
Achtung: Die Länge der Stifte wird ohne die Kuppen gemessen.
Bei den Kegelstiften gibt es unterschiedliche Formen. Die gängigste ist die Form B. Alle Kegelstifte werden gedreht gefertigt. Übrigens finden Sie alle Verbindungselemente die DIN- oder ISO-genormt sind auch in der Kategorie Normteile.
Hier finden Sie noch die technische Zeichnung und eine Tabelle die alle Maße der DIN 1 aufführt. Sollten Sie in unserem Sortiment eine Größe nicht finden, können Sie gerne unseren Kundendienst anrufen oder eine E-Mail schreiben.
| DIN 1 Technische Daten | ||
|---|---|---|
| Maße | a ISO | C max. DIN |
| 1 | 0,12 | 0,15 |
| 1,5 | 0,2 | 0,23 |
| 2 | 0,25 | 0,3 |
| 2,5 | 0,3 | 0,4 |
| 3 | 0,4 | 0,45 |
| 4 | 0,5 | 0,6 |
| 5 | 0,63 | 0,75 |
| 6 | 0,8 | 0,9 |
| 6,5* | 0,8 | 1 |
| 7* | 0,9 | 1,1 |
| 8 | 1 | 1,2 |
| 10 | 1,2 | 1,5 |
| 12 | 1,6 | 1,8 |
| 13* | 1,7 | 1,9 |
| 14 | 1,8 | 2 |
| 16 | 2 | 2,5 |
| 20 | 2,5 | 3 |
*nicht genormt

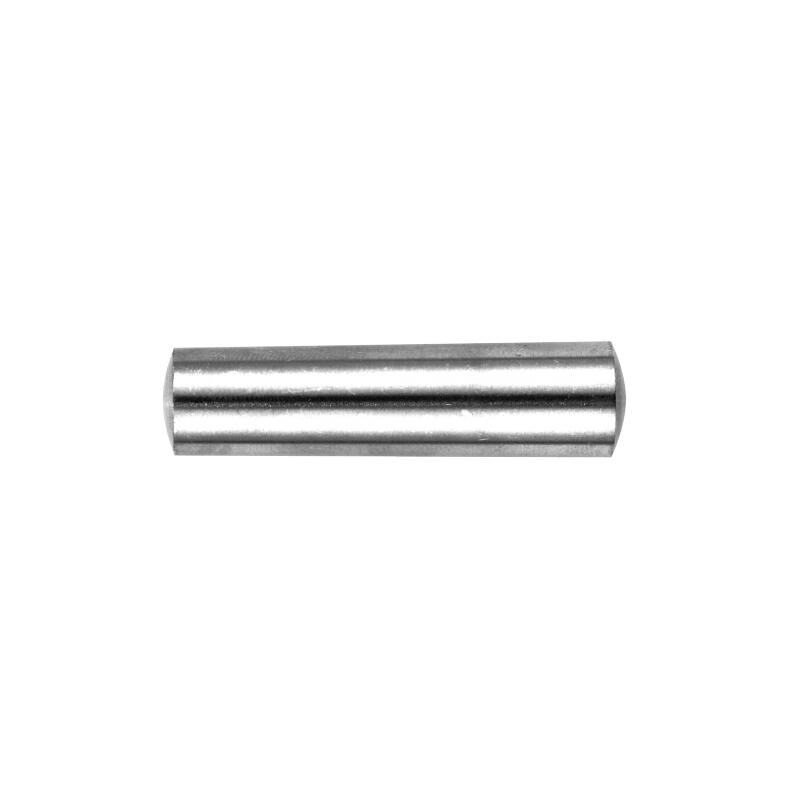

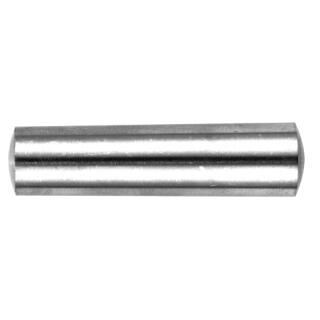

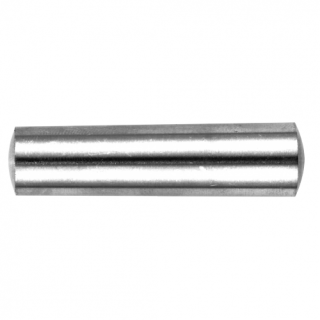

Kegelstifte ungehärtet DIN 1 B in Edelstahl 1.4305
