Die kegelförmigen Verbindungsstifte der DIN 1 finden Sie bei uns günstig in Stahl und Edelstahl. Dieser Artikel ist aus Edelstahl A4 gefertigt. Hier finden Sie mehr Informationen über Edelstahlsorten.
Lösbare Verbindungsstifte mit Kegelform
Auch bei den Verbindungsstiften unterscheidet man bei den Formen. Dieser Kegelstift beispielsweise hat eine konische Form. Damit er in eine kegelige Bohrung passt, muss der Stift auch die genaue Passform haben.
Die üblichste Form ist die Form B. Alle Kegelstifte werden gedreht gefertigt. Mehr Verbindungselemente die DIN- oder ISO-genormt sind finden Sie auch in der Rubrik Normteile.
Mit der DIN 1 kann man einfach zwei Bauteile im Maschinenbau verbinden. Es handelt sich hierbei also um Befestigungstechnik, welche meistens von der Industrie verarbeitet werden. Die Montage kann ohne Probleme gelöst werden.
DIN 1 wird zu ISO 2339
Seit der Umstellung von DIN- auf ISO-Normen, findet man die DIN 1 auch unter der ISO 2339 oder DIN EN 22339. Die Änderungen sind - verglichen mit anderen Normen - eher kleiner ausgefallen. Folgende Änderungen gab es:
- Nennlängen
- Kuppenhöhen
- Werkstoff-Härtebereich
Die Formel der DIN 1
(großer Durchmesser) - (kleiner Durchmesser) : (Länge) = 1/50
Wichtig: Die Länge der Stifte wird ohne die Kuppen gemessen.
Hier finden Sie unter anderem die technische Zeichnung und auch eine Tabelle die alle Maße der DIN 1 zeigt und sie mit der ISO 2339 vergleicht. Sollten Sie in unserem Sortiment eine Größe nicht finden, können Sie gerne unseren Kundendienst anrufen oder eine Mail schreiben.
| DIN 1 Technische Daten |
| Maße |
a ISO |
C max. DIN |
| 1 |
0,12 |
0,15 |
| 1,5 |
0,2 |
0,23 |
| 2 |
0,25 |
0,3 |
| 2,5 |
0,3 |
0,4 |
| 3 |
0,4 |
0,45 |
| 4 |
0,5 |
0,6 |
| 5 |
0,63 |
0,75 |
| 6 |
0,8 |
0,9 |
| 6,5* |
0,8 |
1 |
| 7* |
0,9 |
1,1 |
| 8 |
1 |
1,2 |
| 10 |
1,2 |
1,5 |
| 12 |
1,6 |
1,8 |
| 13* |
1,7 |
1,9 |
| 14 |
1,8 |
2 |
| 16 |
2 |
2,5 |
| 20 |
2,5 |
3 |
*nicht genormt

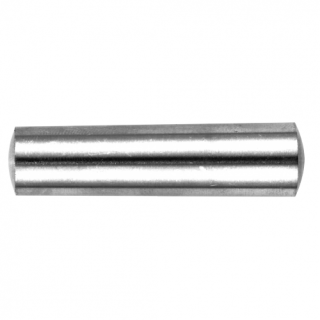

Kegelstifte ungehärtet DIN 1 B in Edelstahl A4
