DIN 126

Unter der DIN 126 findet man Scheiben. Sie kommen als Unterlegscheiben zum Einsatz. Unterlegscheiben dienen bei Schraubverbindungen dazu, eine Beschädigung der zu verschraubenden Materialien zu verhindern. Zu diesem Zweck werden sie unter den Schraubenkopf beziehungsweise unter die Mutter gelegt. Der Außendurchmesser einer Unterlegscheibe sollte immer größer dimensioniert sein, als der des Schraubenkopfes beziehungsweise der Mutter, so wird eine Kraftübertragung auf eine größere Fläche erreicht, die Gefahr einer Materialbeschädigung sinkt.

Anwendung

DIN 126 Scheiben haben einen normalen Außendurchmesser und eignen sich im Normalfall für gewöhnliche Anwendungen. Sie werden im Maschinenbau, im Anlagenbau, im KFZ-Bereich und in der Elektrotechnik verwendet. Die Auflagefläche des Schraubenkopfes beziehungsweise der Mutter wird durch die Unterlegscheibe erhöht.

Auf Lager

Größe
VPE

DIN 126 Scheiben Stahl verzinkt gestanzt 100 HV

1,58 € *

Größe
VPE

DIN 126 Scheiben Stahl blank gestanzt 100 HV

3,57 € *

Artikel 1 - 2 von 2

Material

Das für diesen Scheibentyp häufig verwendete Material ist Stahl verzinkt und Stahl blank.

ISO 7091

Die Scheiben der DIN 126 werden auf Dauer durch die ISO 7091-Scheiben ersetzt.

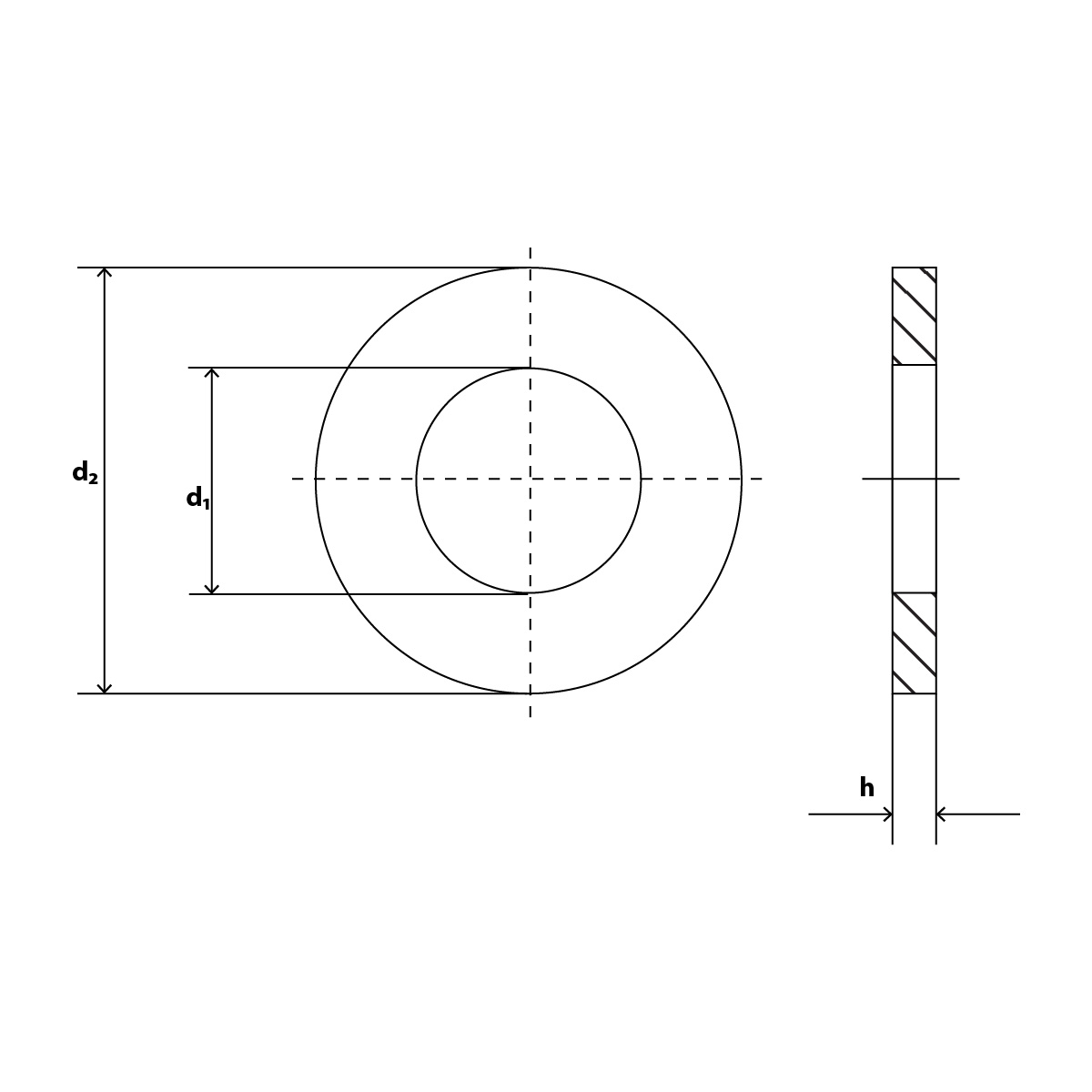

DIN 126 Skizze

DIN 126 Technische Daten
Nenngröße	M5	M6	M7	M8	M10	M12	M14	M16	M18	M20
d1	5,5	6,6	7,6	9	11	13,5	15,5	17,5	20	22
d2	10	12	14	16	20	24	28	30	34	37
h	1	1,6	1,6	1,6	2	2,5	2,5	3	3	3
Nenngröße	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48
d1	24	26	30	33	36	39	42	45	48	52
d2	39	44	50	56	60	66	72	78	85	92
h	3	4	4	4	5	5	6	8	8	8
Nenngröße	M52	M56	M60	M64	M68	M72	M76	M80	M90
d1	56	62	66	70	74	78	82	86	96
d2	98	105	110	115	120	125	123	140	160
h	8	10	10	10	10	10	10	12	12
