DIN 137

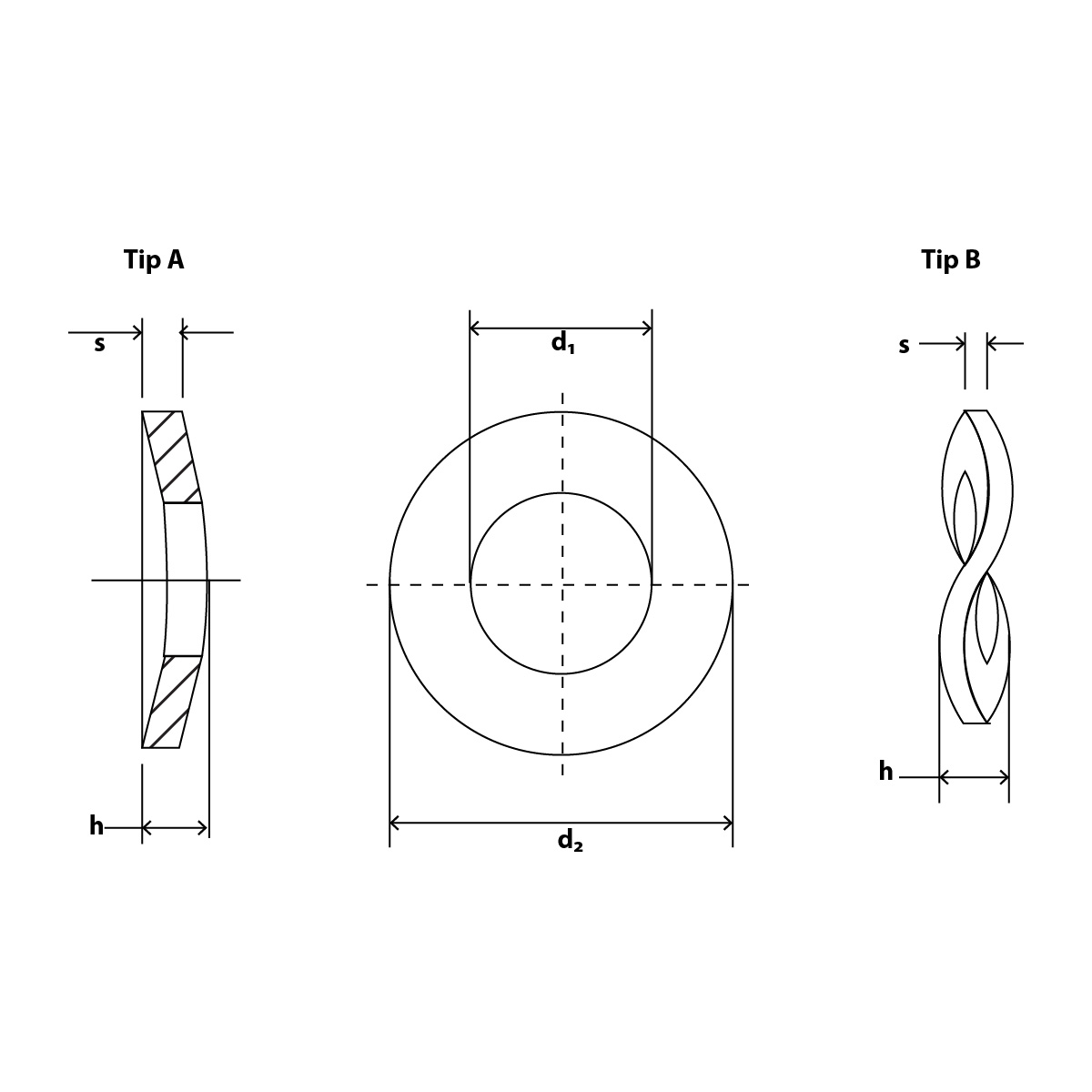

Unter der DIN 137 findet man Federscheiben. Rein optisch gleichen sie Unterlegscheiben, sehen also aus wie Scheiben mit einem Loch in der Mitte. Im Gegensatz zu anderen Scheiben, die flach sind, sind die der DIN 137 entweder gewellt oder gewölbt. Man unterscheidet dabei zwischen Form A und Form B.
Form A
Federscheiben DIN 137 der Form A sind gebogen.
Form B
Die Federscheiben der Form B
Anwendung
Benutzt werden diese Scheiben, um sie zwischen Werkstoff und Mutter auf die Schraube zu stecken. Sie pressen dadurch das Innengewinde der Mutter und das Außengewinde der Schraube fest aneinander. Dadurch wird der Widerstand durch Kraftschluss erhöht und die Verbindung vor Vibrationen, Stößen und Erschütterungen geschützt. Die Verbindung ist dadurch sicherer und wesentlich schwerer zu lösen. Zudem wird durch den Einsatz der Scheibe auch noch eine größere Auflagefläche für die Verbindung geschaffen, was noch einmal zusätzlich die Sicherheit der Verbindung erhöht. Allerdings bieten sie keinen ausreichenden Schutz gegen die Setzerscheinungen einer Schraubenverbindung, weshalb die entsprechenden Normen (DIN 137 und DIN 6904) zurückgezogen wurden.
Material
Federscheiben werden hauptsächlich aus Federstahl gefertigt. Federstahl besitzt im Vergleich zu anderen Stahlsorten eine höhere Festigkeit. Er hält mehr mechanische Spannung aus als andere Stahlsorten, bevor er sich verformt. Daher kann er in einem bestimmten Maß verbogen werden und kehrt dann, ohne Schaden zu nehmen, wieder in seine Ausgangsposition zurück. Wir bieten Ihnen in unserem Shop Federscheiben aus Edelstahl 1.4310 (rostfreier Federstahl), Federstahl blank und Federstahl verzinkt an.
| DIN 137 Form A Technische Daten | ||||
|---|---|---|---|---|
| Passend für Schraubegewinde | d | d1 | s | h |
| M3 | 3,2mm | 6mm | 0,4mm | 1,3mm |
| M4 | 4,3mm | 8mm | 0,5mm | 1,6mm |
| M5 | 5,3mm | 10mm | 0,5mm | 1,8mm |
| M6 | 6,4mm | 11mm | 0,5mm | 2,2mm |
| M7 | 7,4mm | 12mm | 0,5mm | 2,4mm |
| M8 | 8,4mm | 15mm | 0,5mm | 3,4mm |
| M10 | 10,5mm | 18mm | 0,8mm | 4mm |
| DIN 137 Form B Technische Daten | ||||
|---|---|---|---|---|
| Passend für Schraubegewinde | d | d1 | s | h |
| M5 | 5,3mm | 11mm | 0,5mm | 2,2mm |
| M6 | 6,4mm | 12mm | 0,5mm | 2,6mm |
| M7 | 7,4mm | 14mm | 0,8mm | 3mm |
| M8 | 8,4mm | 15mm | 0,8mm | 3mm |
| M10 | 10,5mm | 21mm | 1mm | 4,2mm |
| M12 | 13mm | 24mm | 1,2mm | 5mm |
| M14 | 15mm | 28mm | 1,6mm | 6mm |
| M16 | 17mm | 30mm | 1,6mm | 6,4mm |
| M18 | 19mm | 34mm | 1,6mm | 6,6mm |
| M20 | 21mm | 36mm | 1,6mm | 7,4mm |
