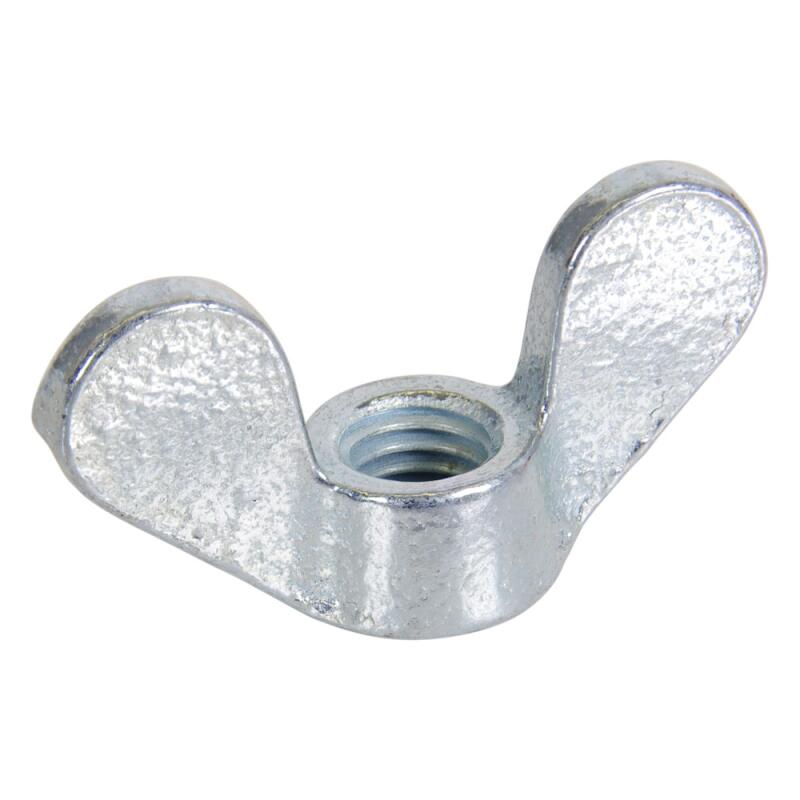

Die Flügelmuttern mit der DIN 315 sind aus verzinktem Temperguss hergestellt. Wir liefern ausschließlich Profiqualität, wie sie von Handwerk und Industrie benötigt wird.
Hier finden Sie alle Produkte mit der genannten DIN 315
Die DIN 315 Flügelmutter in Stahl verzinkt hat folgende Merkmale:
- Typ: Mutter
- Name: Flügelmutter
- Kopfform: Flügel
- Antrieb: manuell
- Gewinde: metrisches Regel-Gewinde
- Material: Stahl Temperguss
- Oberfläche: galvanisch verzinkt
- Einsatzort: Innenbereich und geschützter Außenbereich
Die Muttern aus verzinktem Stahl sind ideal für den Einsatz im Innenbereich. Die verzinkte Oberfläche macht sie nicht nur günstiger, sondern der silberfarbene Glanz wirkt auch optisch schön. Für Anwendungen im Außenbereich empfehlen wir Ihnen als Material Edelstahl. In unserem Shop bieten wir diverse Formen und Materialien an.
Wenn Sie Fragen zu unseren Produkten haben, dann ist unser Kundenservice gerne für Sie da.
Unterschiedliche Formen DIN 315
Man unterscheidet die Flügelmuttern grundsätzlich in zwei unterschiedliche Formen:

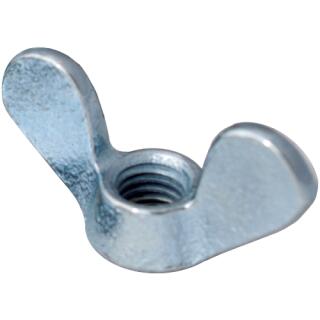

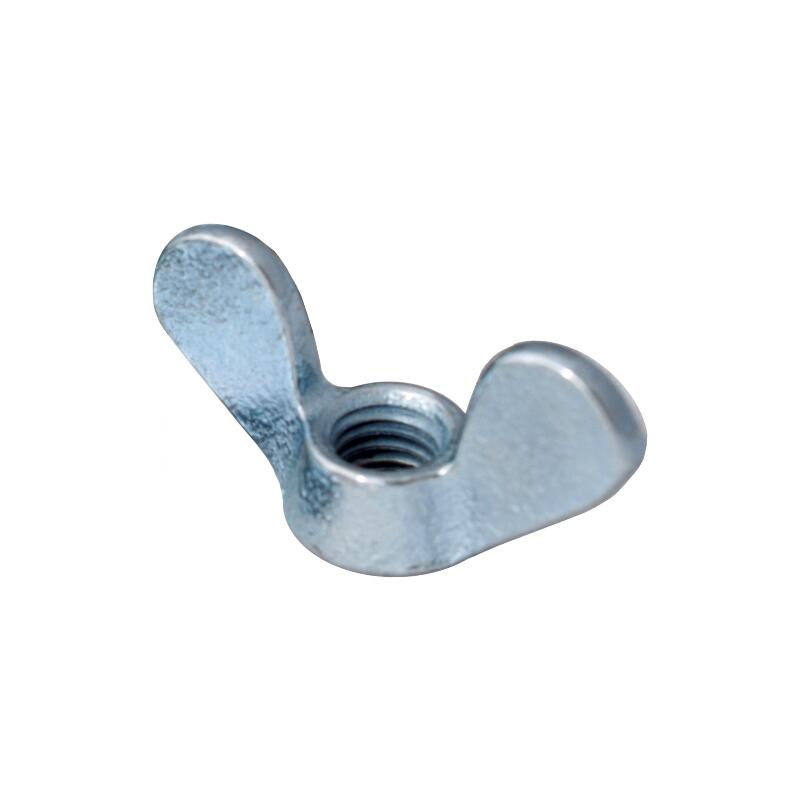

- deutsche Form - mit runden Flügeln
- amerikanische Form - mit eckigen Flügeln
Bei Muttern aus verzinktem Stahl ist die deutsche Form gängiger, bei Edelstahl die amerikanische Form.
Flügelmuttern sind sehr beliebt, da man sie ganz einfach mit den Flügeln per Hand fixieren kann. Man braucht also keinerlei Werkzeug. Wenn die Mutter hinterher justiert oder per Hand wieder gelöst werden soll, sind Flügelmuttern die ideale Wahl.
| DIN 315 deutsche Form Technische Daten | |||||
|---|---|---|---|---|---|
| Maße | amax | h1 max | hmax | d2 max | d3 max |
| M3* | 19 | 9,5 | 3,9 | 7 | 6 |
| M4 | 20 | 10,5 | 4,6 | 8 | 7 |
| M5 | 26 | 13 | 6,5 | 11 | 9 |
| M6 | 33 | 17 | 8 | 13 | 11 |
| M8 | 39 | 20 | 10 | 16 | 12,5 |
| M10 | 51 | 25 | 12 | 20 | 16,5 |
| M12 | 65 | 33,5 | 14 | 23 | 19,5 |
| M14** | 63,5 | 32,3 | 12 | 21,5 | k.A. |
| M16 | 73 | 37,5 | 17 | 29 | 23 |
| M20 | 90 | 46,5 | 21 | 35 | 29 |
| M24 | 110 | 56,5 | 25 | 44 | 37,5 |
*gemäß DIN 315:1956
**Abmessung nicht genormt, Richtwerte
| DIN 315 Amerikanische Form Technische Daten | |||||
|---|---|---|---|---|---|
| Maße | h | h1 | d2 | g1 | a |
| M3 | 3 | 8,8 | 7,8 | 2 | 18,5 |
| M4 | 3 | 8,8 | 7,8 | 2 | 18,5 |
| M5 | 4 | 10,5 | 9,5 | 2,6 | 22 |
| M6 | 4,9 | 12,9 | 11,9 | 3 | 26,8 |
| M8 | 5,4 | 14,8 | 13,5 | 3,3 | 30,3 |
| M10 | 6,3 | 17,3 | 15,3 | 4 | 35,3 |
| M12 | 7,9 | 22,3 | 20,5 | 5 | 47,5 |
| M14 | 10,6 | 30,8 | 25 | 6,5 | 65 |
| M16 | 10,6 | 30,8 | 25 | 6,5 | 65 |
| M18 | 12,2 | 31,2 | 29,3 | 7,2 | 66,5 |
| M20 | 12,2 | 31,2 | 29,3 | 7,2 | 66,5 |
