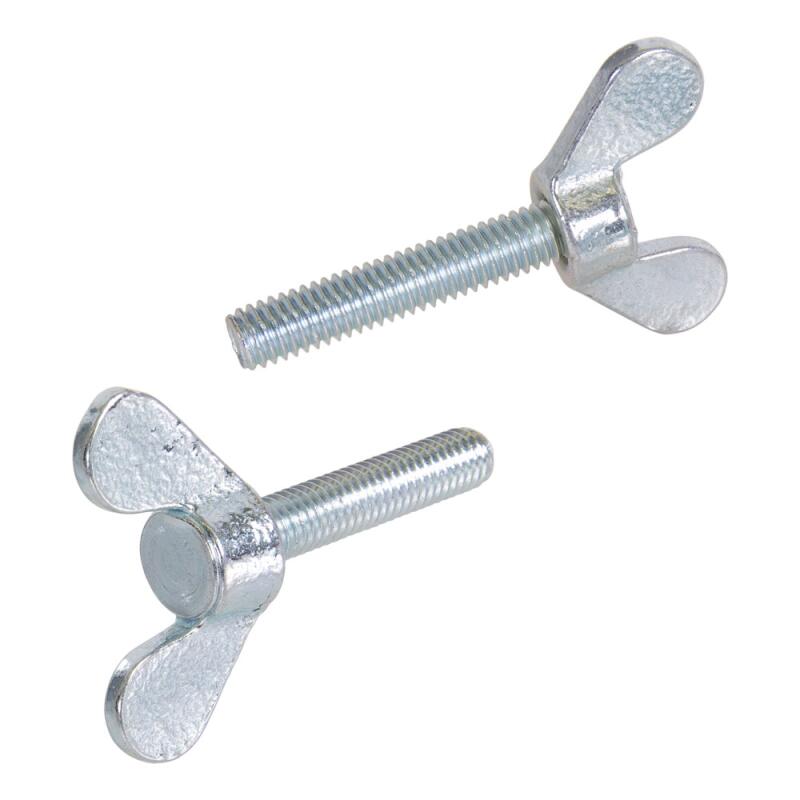

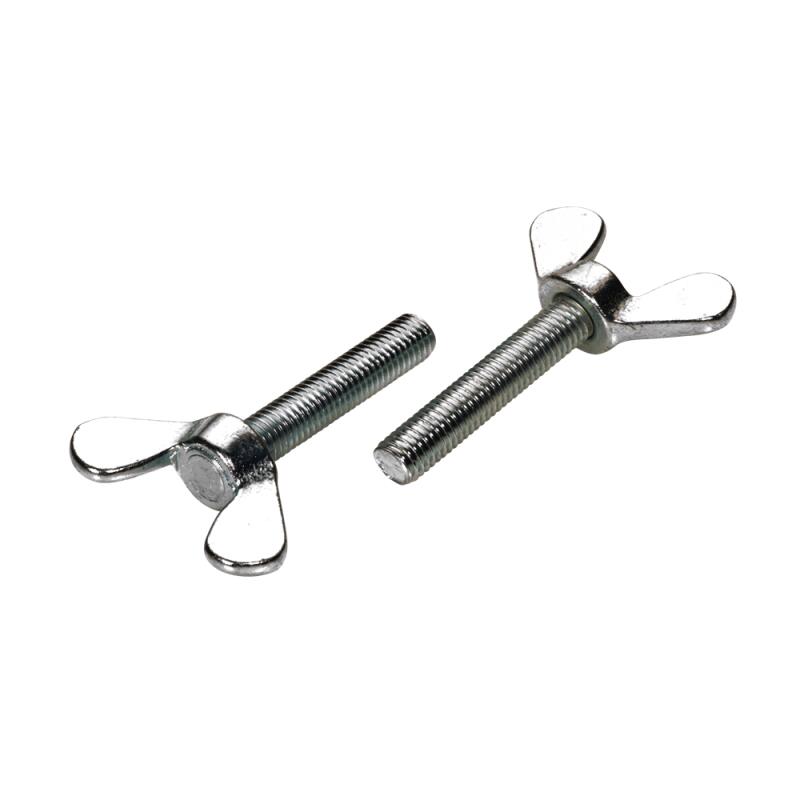

DIN 316 Flügelschrauben deutsche Form Temperguss verzinkt

Artikelnummer: 12077

Größe
VPE

ab 0,77 €

inkl. MwSt. | exkl. MwSt.

inkl. 19% USt. , zzgl. Versand (Paket DHL)

Stk
sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Die Flügelschrauben mit der DIN 316 haben die deutsche Form mit runden Flügeln und sind aus verzinktem Stahl hergestellt. Um den professionellen Anwendungen von Handwerk und Industrie gerecht zu werden, bieten wir auschließlich eine hochwertige Qualität an.

Die DIN 316 hat folgende Merkmale:

  • Typ: Schrauben
  • Name: Flügelschrauben
  • Kopfform: zwei Flügel
  • Antrieb: per Hand
  • Gewinde: metrisches Regelgewinde
  • Material: Stahl
  • Oberfläche: galvanisch verzinkt
  • Einsatzort: Innenbereich und ggf. geschützter Außenbereich

Verzinkter Stahl ist immer dann die richtige Wahl, wenn eine Montage im Innenbereich stattfindet. Für Anwendungen im Außenbereich sollten Sie besser Schrauben aus Edelstahl nutzen. So ist sichergestellt, dass ein hoher Korrosionsschutz gegeben ist und sich kein Rost bildet.

Wir bieten die Flügelschrauben in unterschiedlichen Materialien an:

  • Stahl verzinkt
  • Edelstahl
  • Messing

Bei Fragen rund um unsere Produkte steht Ihnen gerne einer unserer Produktberater zur Seite.

Genau wie bei der Flügelmutter hat die Flügelschraube den großen Vorteil, dass Sie zur Verschraubung kein Werkzeug benötigen. Das ist besonders dann interessant, wenn die Schraube im Nachgang justiert oder wieder gelöst werden soll.



Flügelschrauben-Form

Wie auch bei Flügelmuttern gibt es zwei unterschiedliche Formen, welche sich anhand der Flügel unterscheiden. Die amerikanische Form hat kantige Flügel, die deutsche Form hat runde Flügel. Die deutsche Form bietet durch die runden Flügel weniger Verletzungsgefahr und hat durch die stärkeren großen Flügel die bessere Kraftübertragung. Die amerikanische Form ist verglichen mit der deutschen Form deutlich niedriger, was bei wenig Platz Vorteile bietet. Bitte beachten Sie, dass die amerikanische Form eigentlich nicht durch die DIN 316 genormt ist, daher spricht man hier von "ähnlich" DIN 316. Doch bis auf die Flügelform sind sie baugleich.

Anwendungsgebiete

Das Anwendungsspektrum ist gigantisch, daher nennen wir hier nur einige Beispiele:

  • Industrieanlagen
  • Sportgeräte
  • Möbel
  • Gartengeräte
  • Spielgeräte

Technische Daten und Zeichnung







DIN 316 Skizze

DIN 316 deutsche Form Technische Daten
Maße M4 M5 M6 M8 M10 M12 M16
d2 7 9,5 11,5 14,5 18,5 21,5 27,5
e 20 25 31,5 37 49,5 63,5 71,5
g 1,5 1,9 1,9 2,4 4 4,5 6
h 9,5 12 16 19 24 32,3 36,3
m 3,9 5,3 6,5 8,3 10 12 15

Durchmesser: 4 5 6 8 10 12 16
Länge: 8 10 12 16 20 25 30 35 40 50 60 70 80
Material: Stahl verzinkt
Norm: DIN 316
