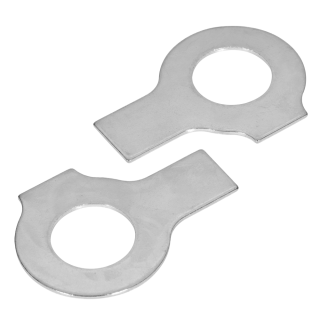

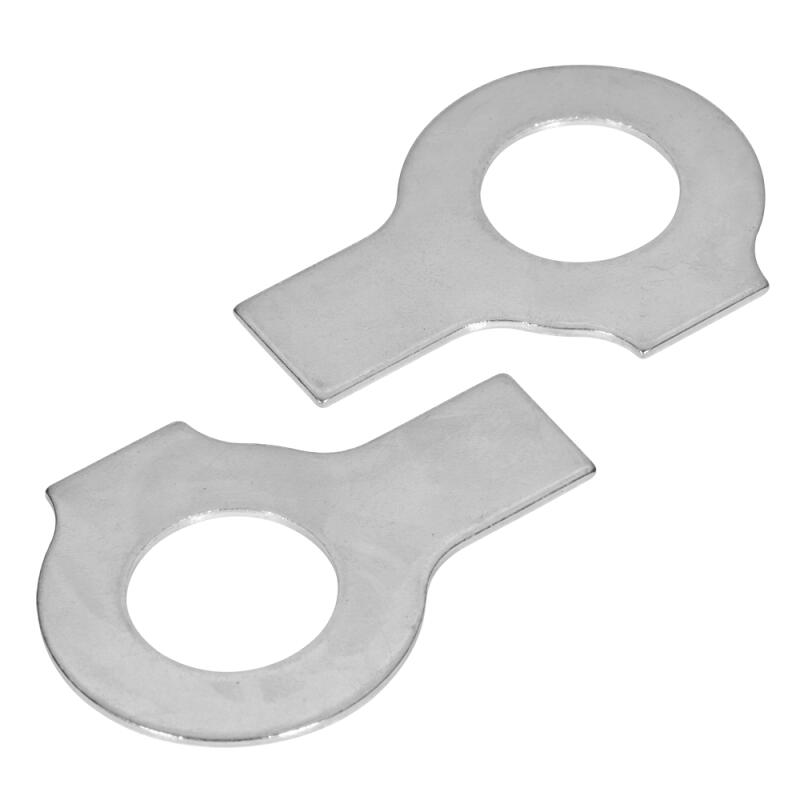

DIN 463 Sicherungsbleche mit 2 Lappen Edelstahl A2
| DIN 463 Sicherungsbleche mit 2 Lappen | |||||||
|---|---|---|---|---|---|---|---|

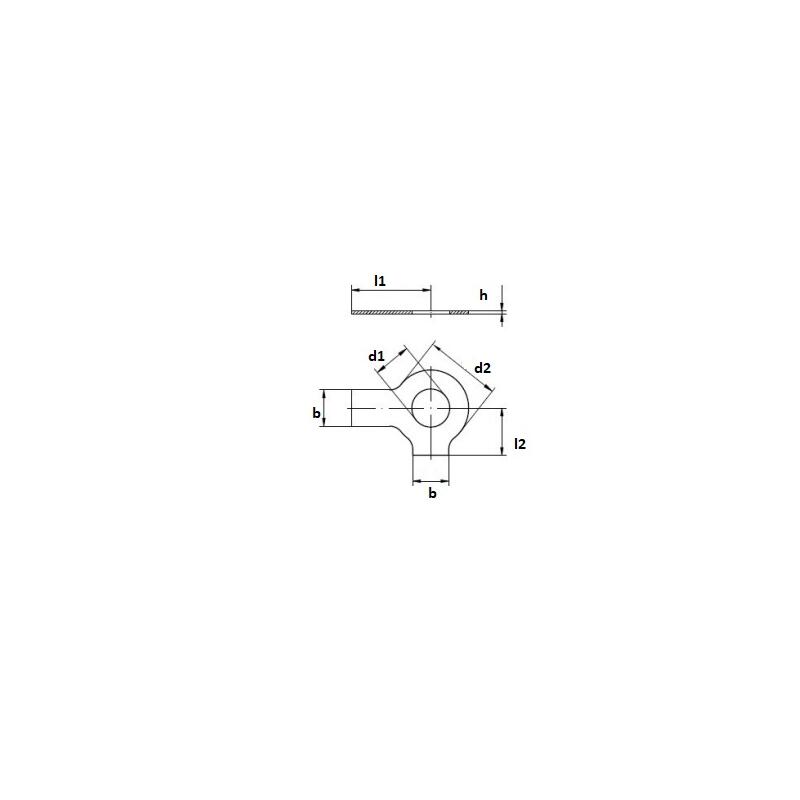

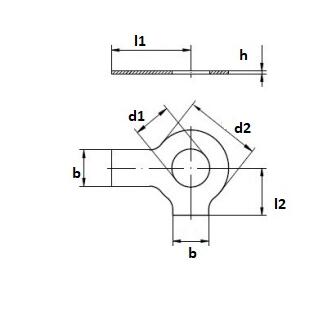

| für Schrauben: | Durchmesser d1: | Aussendurchmesser d2 : | Stärke h: | b: | l1: | l2: | |
| M 4: | 4,3 mm | 9 mm | 0,38 mm | 5 mm | 14 mm | 6,5 mm | |
| M 5: | 5,3 mm | 10 mm | 0,5 mm | 6mm | 16 mm | 8 mm | |
| M 6: | 6,4 mm | 12,5 mm | 0,5 mm | 7 mm | 18 mm | 9 mm | |
| M 8: | 8,4 mm | 17 mm | 0,75 mm | 8 mm | 20 mm | 11 mm | |
| M 10: | 10,5 mm | 21 mm | 0,75 mm | 10 mm | 22 mm | 13 mm | |
| M 12: | 13,0 mm | 24 mm | 1 mm | 12 mm | 28 mm | 15 mm | |
| M 14: | 15 mm | 28 mm | 1 mm | 12 mm | 28 mm | 16 mm | |
| M 16: | 17 mm | 30 mm | 1 mm | 15 mm | 32 mm | 18 mm | |
| M 18: | 19 mm | 34 mm | 1 mm | 18 mm | 36 mm | 20 mm | |
| M 20: | 21 mm | 37 mm | 1 mm | 18 mm | 36 mm | 21 mm | |
| M 22: | 23 mm | 39 mm | 1 mm | 20 mm | 42 mm | 23 mm | |
| M 24: | 25 mm | 44 mm | 1 mm | 20 mm | 42 mm | 25 mm | |
| M 27: | 28 mm | 56 mm | 1,6 mm | 23 mm | 48 mm | 29 mm | |
| M 30: | 31 mm | 56 mm | 1,6 mm | 26 mm | 52 mm | 32 mm | |
| M 33: | 34 mm | 60 mm | 1,6 mm | 28 mm | 56 mm | 34 mm | |
| M 36: | 37 mm | 66 mm | 1,6 mm | 30 mm | 60 mm | 38 mm | |
