DIN 580

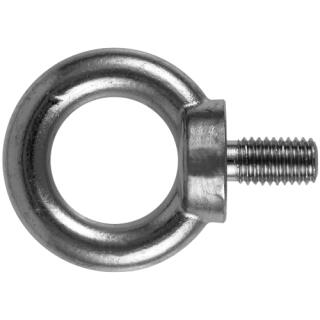

Unter der DIN 580 findet man Ringschrauben. Sie gehören zur Familie der Schrauben.

Einsatzmöglichkeiten

Ringschrauben kommen zum Einsatz, wenn Maschinen, Vorrichtungen und andere Objekten nicht per Hand oder Gabelstapler gehoben und versetzt werden können. Sie werden zu diesem Zweck dauerhaft an Bauteilen wie Getrieben, Schaltschränken und Motoren montiert, um so schwere Lasten aufnehmen

Seite 1 von 1
Artikel 1 - 8 von 8

und transportieren zu können.

Sicherheitshinweise

Da Ringschrauben der DIN 580 ein Lastaufnahmemittel zur dauerhaften Befestigung und deshalb starken Kräften ausgesetzt sind, gilt es bei der Montage unbedingt einige Details zu beachten, damit eine optimale Tragfähigkeit erreicht wird.

1. Bei Sacklochbohrungen ist auf eine ausreichende Gewindetiefe zu achten. Der Kragen der Ringschraube muss vollflächig und eben auf der Auflagefläche aufliegen.

2. Zur Schraubensicherung sollte bei Durchgangslöchern auf der Gegenseite eine Unterlegscheibe verwendet werden.

3. Die Bohrung muss rechtwinkelig zur Auflagefläche verlaufen. Dabei sind die Randabstände zu beachten.

4. Der Grundwerkstoff darf sich nicht verformen, das heißt, die eingeleiteten Kräfte müssen vom Grundwerkstoff ohne Verformung aufgenommen werden können.

5. Bei erhöhten Einsatztemperaturen ist die Tragfähigkeit der Ringschrauben reduziert. Im Bereich von -20°C bis +200°C sind sie ohne Einschränkungen einsatzfähig.

6. Vor dem Gebrauch sollten Schrauben der DIN 580 auf festen Sitz und augenfällige Beschädigungen untersucht werden.

7. Da mögliche Beschädigungen nicht immer mit dem bloßen Auge zu erkennen sind, sollten Sie bereits einmal genutzte Schrauben nicht wieder benutzen. Im schlimmsten Fall können Beschädigungen nicht nur zur Schwächung der Verbindung, sondern auch zum Bruch des Ringes führen.

Materialien

In unserem Shop bieten wir Ihnen die Ringschrauben der DIN 580 aus Edelstahl, Stahl blank, Stahl verzinkt, Stahl feuerverzinkt, und Stahl gelb chromatiert an.

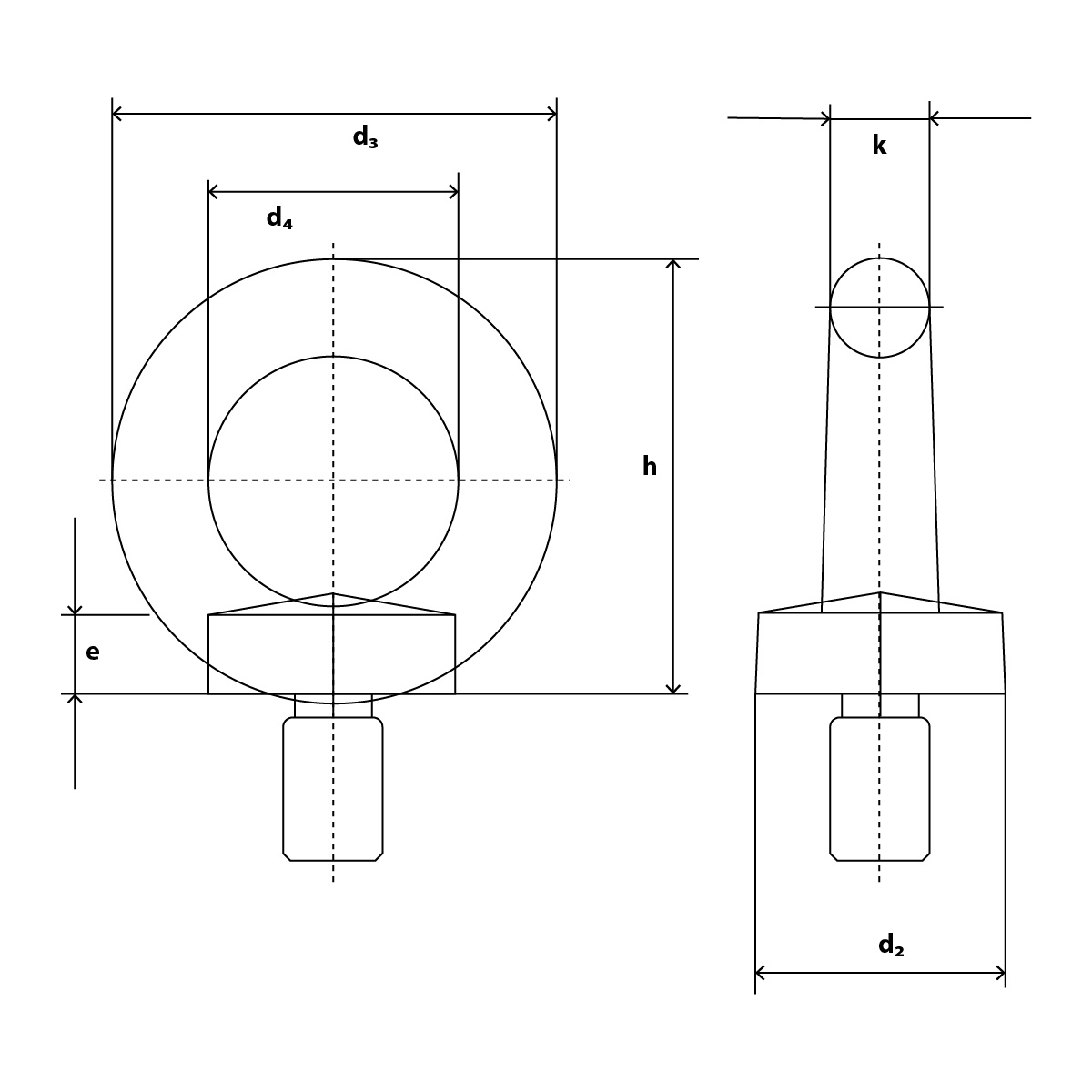

DIN 580 Skizze
DIN 580 Technische Daten
Maße d2 d3 d4 h e k
M6 17 28 16 31 4 6
M8 20 36 20 36 6 8
M10 25 45 25 45 8 10
M12 30 54 30 53 10 12
M14 35 63 35 62 12 14
M16 35 63 35 62 12 14
M18 40 72 40 71 14 16
M20 40 72 40 71 14 16
M22 50 90 50 90 18 20
M24 50 90 50 90 18 20
M27 65 108 60 109 22 14
M30 65 108 60 109 22 14
M33 75 126 70 128 26 28
M36 75 126 70 128 26 28
M39 85 144 80 147 30 32
M42 85 144 80 147 30 32
M45 100 166 90 168 35 38
M48 100 166 90 168 35 38
M52 110 184 100 187 38 42
M56 110 184 100 187 38 42
M64 >120 206 110 208 42 48
