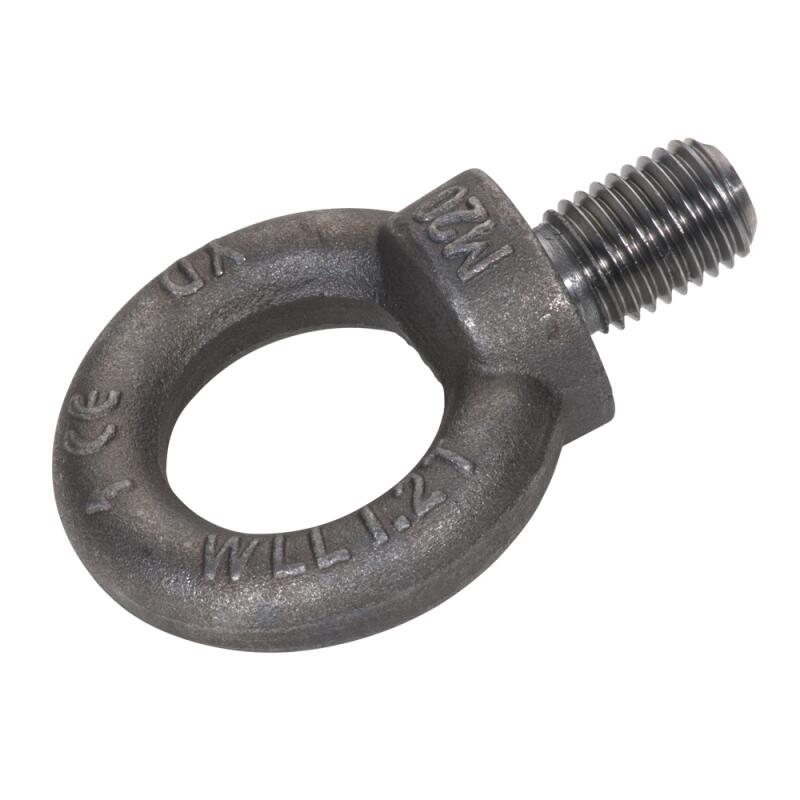

DIN 580 Ringschrauben Stahl C 15 E blank
| DIN 580 Technische Daten | ||||||
|---|---|---|---|---|---|---|
| Maße | d2 | d3 | d4 | h | e | k |
| M6 | 17 | 28 | 16 | 31 | 4 | 6 |
| M8 | 20 | 36 | 20 | 36 | 6 | 8 |
| M10 | 25 | 45 | 25 | 45 | 8 | 10 |
| M12 | 30 | 54 | 30 | 53 | 10 | 12 |
| M14 | 35 | 63 | 35 | 62 | 12 | 14 |
| M16 | 35 | 63 | 35 | 62 | 12 | 14 |
| M18 | 40 | 72 | 40 | 71 | 14 | 16 |
| M20 | 40 | 72 | 40 | 71 | 14 | 16 |
| M22 | 50 | 90 | 50 | 90 | 18 | 20 |
| M24 | 50 | 90 | 50 | 90 | 18 | 20 |
| M27 | 65 | 108 | 60 | 109 | 22 | 14 |
| M30 | 65 | 108 | 60 | 109 | 22 | 14 |
| M33 | 75 | 126 | 70 | 128 | 26 | 28 |
| M36 | 75 | 126 | 70 | 128 | 26 | 28 |
| M39 | 85 | 144 | 80 | 147 | 30 | 32 |
| M42 | 85 | 144 | 80 | 147 | 30 | 32 |
| M45 | 100 | 166 | 90 | 168 | 35 | 38 |
| M48 | 100 | 166 | 90 | 168 | 35 | 38 |
| M52 | 110 | 184 | 100 | 187 | 38 | 42 |
| M56 | 110 | 184 | 100 | 187 | 38 | 42 |
| M64 | >120 | 206 | 110 | 208 | 42 | 48 |
