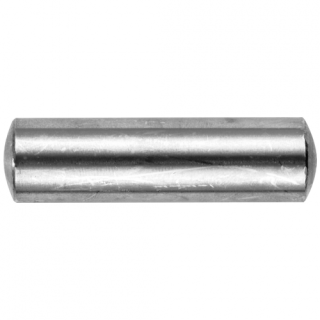

DIN 7 Zylinderstifte Form A Toleranzfeld m6 Edelstahl A1

Artikelnummer: 10003

Größe
VPE

ab 0,72 €

inkl. MwSt. | exkl. MwSt.

inkl. 16% USt. , zzgl. Versand (Paket DHL)

Stk
sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


DIN 7 Zylinderstifte die Maschinenbauverbinder

Sie finden die DIN 7 der Toleranzklasse m6 und h8 bei uns im Shop nicht nur in vielen Größen, sondern auch aus blankem ungehärtetem Stahl und in nicht rostendem Stahl - also Edelstahl. Die Kanten der Verbindungsstifte weisen Fasen auf. Wenn Sie bei den Stiften runde Enden benötigen, empfehlen wir Ihnen die DIN 6325. Die Deutsche Industrie Norm 7 wurde überwiegend durch die ISO 2338 abgelöst.

Was genau macht man eigentlich mit der DIN 7?

Zylinderstifte werden überwiegend im Maschinenbau und der Industrie bei Fixierungen von einem oder mehreren Einzelteilen eingesetzt, welche selten oder gar nicht gelöst werden sollen. Die kraftschlüssige Befestigung wird durch das Aussuchen der richtigen Passung umgesetzt.

In der Praxis sind die zylindrischen Stifte kostentechnisch nicht sehr effizient, da die Bohrlochreibung zusätzliche Arbeitszeit in Anspruch nimmt. Wenn die Verbindung aus erforderlichen Gründen des öfteren gelöst werden soll, ist die DIN 1 die bessere Wahl für Ihr Projekt.

DIN 7 Skizze
DIN 7 Technische Daten
d m6 0,8 1 1,2 1,5 2 2,5 3 4 5 6
r 0,8 1 1,2 1,6 2 2,5 3 4 5 6
c 0,12 0,15 0,18 0,23 0,3 0,4 0,45 0,6 0,75 0,9
Tol. m6 (l=2-10mm)   + 0,3 + 0,3 + 0,3 + 0,3 + 0,3 + 0,3 + 0,3 + 0,3 + 0,3
Tol. m6 (l=12-32mm)   + 0,5 + 0,5 + 0,5 + 0,5 + 0,5 + 0,5 + 0,5 + 0,5 + 0,5
d m6 8 10 12 14 16 20 25 30
r 8 10 12 16 16 20 25 32
c 1,2 1,5 1,8 2 2,5 3,0 4 4,5
Tol. m6 (l=2-10mm) + 0,3 + 0,3 + 0,3 + 0,3 + 0,3 + 0,3 + 0,3 + 0,3
Tol. m6 (l=12-32mm) + 0,5 + 0,5 + 0,5 + 0,5 + 0,5 + 0,5 + 0,5 + 0,5

Material: Edelstahl
Durchmesser: 3 4 5 6 8 10 12
Länge: 3 4 5 6 8 10 12 14 16 18 20 22 24 26 28 30 32 36 40 42 45 50 55 60 65 70 80 90 100 110
Norm: DIN 7
