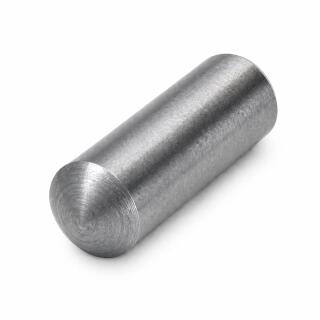

DIN 7 Zylinderstifte Toleranzfeld m6 Stahl blank

Artikelnummer: 12001

Größe
VPE

ab 2,98 €

inkl. MwSt. | exkl. MwSt.

inkl. 19% USt. , zzgl. Versand (Paket DHL)

Stk
lieferbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


DIN 7 Zylinderstifte für Verbindungen im Maschinenbau

Bei uns im Shop finden Sie die DIN 7 der Toleranzklasse m6 und h8 nicht nur in vielen Abmessungen an, sondern auch aus blankem ungehärtetem Stahl und in nicht rostendem Stahl - also Edelstahl. Die Kanten der Verbindungsstifte weisen Fasen auf. Wenn Sie Verbinsungsstifte mit runden Enden brauchen, empfehlen wir Ihnen die DIN 6325. Die Deutsche Industrie Norm 7 wurde in den meisten Fällen durch die ISO 2338 ersetzt.

Was genau macht man eigentlich mit der DIN 7?

Zylinderstifte werden meistens im Maschinenbau und der Industrie bei Montagen von einem oder mehreren Einzelteilen verwendet, welche selten oder nie gelöst werden sollen. Die kraftschlüssige Befestigung wird durch das Aussuchen der korrekten Passung umgesetzt.

In der Praxis sind die zylindrischen Stifte kostentechnisch nicht sehr effizient, da die Bohrlochreibung mehr Arbeitszeit in Anspruch nimmt. Wenn die Verbindung aus erforderlichen Gründen mehrmals gelöst werden soll, ist die DIN 1 die richtige Wahl für Ihr Projekt.

DIN 7 Skizze
DIN 7 Technische Daten
d m6 0,8 1 1,2 1,5 2 2,5 3 4 5 6
r 0,8 1 1,2 1,6 2 2,5 3 4 5 6
c 0,12 0,15 0,18 0,23 0,3 0,4 0,45 0,6 0,75 0,9
Tol. m6 (l=2-10mm)   + 0,3 + 0,3 + 0,3 + 0,3 + 0,3 + 0,3 + 0,3 + 0,3 + 0,3
Tol. m6 (l=12-32mm)   + 0,5 + 0,5 + 0,5 + 0,5 + 0,5 + 0,5 + 0,5 + 0,5 + 0,5
d m6 8 10 12 14 16 20 25 30
r 8 10 12 16 16 20 25 32
c 1,2 1,5 1,8 2 2,5 3,0 4 4,5
Tol. m6 (l=2-10mm) + 0,3 + 0,3 + 0,3 + 0,3 + 0,3 + 0,3 + 0,3 + 0,3
Tol. m6 (l=12-32mm) + 0,5 + 0,5 + 0,5 + 0,5 + 0,5 + 0,5 + 0,5 + 0,5

Durchmesser: 1 1,5 2 2,5 3 4 5 6 8 10 12 16 20 25 30
Länge: 3 4 5 6 8 10 12 14 16 18 20 22 24 26 28 30 32 36 40 45 50 55 60 65 70 80 90 100 120
Material: blank
Norm: DIN 7
