DIN 703

Unter der DIN 703 findet man Stellringe schwerer Reihe mit Gewindestift nach DIN 914 (Innensechskant). Sie gehören zur Familie der Ringe.

Anwendung

Unter einem Stellring versteht man im Maschinenbau einen aus Gusseisen oder Schmiedeeisen hergestellten Ring. Dieser ist auf eine Welle passbar hergestellt und wird auf der Welle durch eine oder mehrere Schrauben befestigt. Der Stellring stützt sich dabei gegen andere Maschinenteile und hält auf diese Weise bewegliche Teile auf einer Welle oder die Welle selbst in einer bestimmten Lage fest. Um die Gefahr von Unfällen und Verletzungen möglichst gering zu halten, sind die Schrauben versenkt angeordnet.

Größe
VPE

DIN 703 Stellringe schwere Reihe Stahl blank mit Gewindestift n. DIN 914 / ISO4027

4,00 € *

Artikel 1 - 1 von 1

Material

Die Stellringe der DIN 703 bieten wir Ihnen in unserem Shop aus Stahl blank an.

Stahl

Stahl ist eine Eisen-Kohlenstofflegierung, bei der der Massenanteil des Kohlenstoffs maximal 2 % ausmachen darf. Der Hauptbestandteil von Stahl ist Eisen. Um gewünschte Stahleigenschaften zu erhalten, werden einigen Stahlsorten bestimmte Elemente nachträglich hinzu legiert. Die Eigenschaften von Stahl sind grundsätzlich abhängig vom Wärmebehandlungszustand, dem Mengenanteil der Begleitelemente sowie dem Mengenanteil der nachträglich hinzugefügten Legierungselemente.

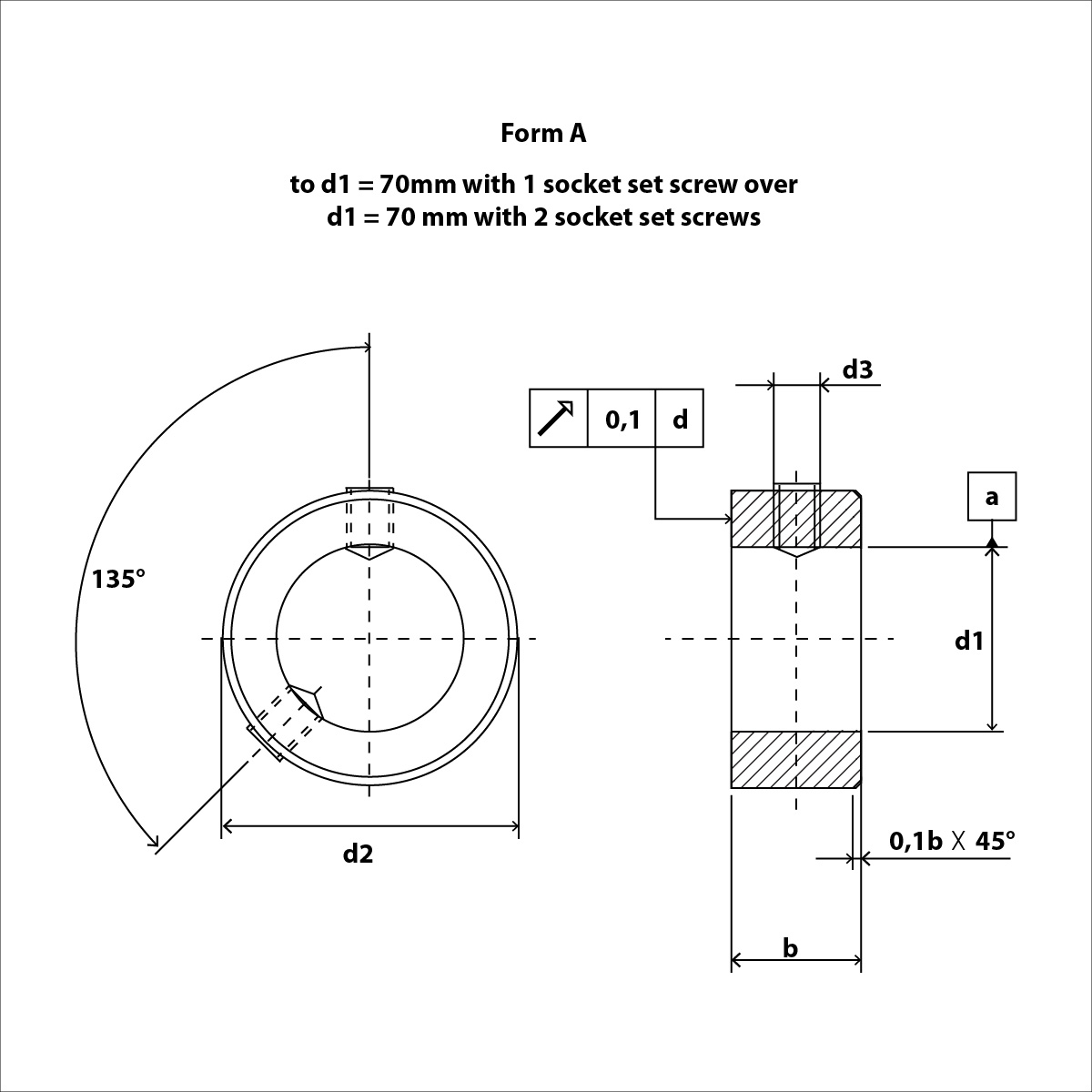

DIN 703 Skizze

DIN 703 Technische Daten
Maße	d2	d3	b	Gewindestift
20	40	M10	20	M10x15
25	56	M10	22	M10x15
30	63	M10	22	M10x15
35	70	M10	22	M10x15
40	80	M12	28	M12x20
45	80	M12	28	M12x20
50	90	M12	28	M12x20
60	100	M12	28	M12x20
70	110	M16	32	M16x20
80	125	M16	32	M16x20
90	125	M16	32	M16x20
100	140	M16	32	M16x25
