DIN 7973

Unter der DIN 7973 findet man Blechschrauben mit Linsensenkkopf und Schlitz. Sie gehören zur Familie der Schrauben.

Aufbau und Anwendung

Wie der Name es bereits vermuten lässt, wird diese Schraubenart dazu genutzt, um dünne Bleche miteinander zu verbinden. Auch kommt sie zum Einsatz, wenn Flächen mit Blechverkleidungen verdeckt werden sollen. Schrauben der DIN-Norm 7973 haben einen Schlitzantrieb und einen Linsensenkkopf. Bei Schrauben mit Linsensenkkopf wird der Senkkopf in das Werkstück eingearbeitet. Das Linsenkopfteil jedoch bleibt dabei an der Oberfläche des Werkstücks zurück.

Größe
VPE

DIN 7973 Blechschrauben Linsensenkkopf Schlitz Edelstahl A2

5,90 € *

Artikel 1 - 1 von 1

Material

Blechschrauben der DIN 7973 bieten wir Ihnen in unserem Shop aus Edelstahl an.

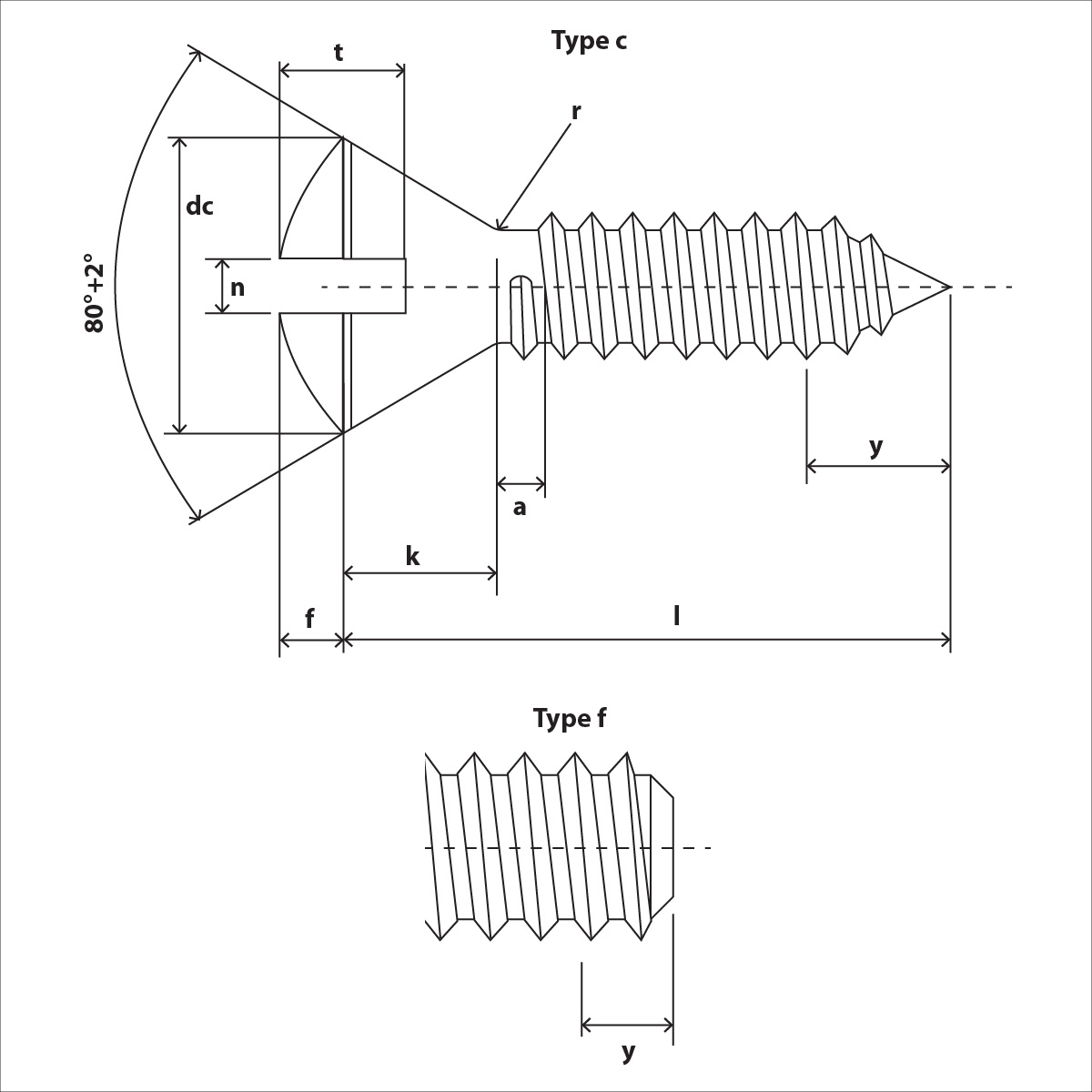

DIN 7973 Skizze

DIN 7973 Technische Daten
d	2,2	2,9	3,5	3,9	4,2	4,8	5,5	6,3
k	1,3	1,7	2,1	2,3	2,5	3	3,4	3,8
dk	4,3	5,5	6,8	7,5	8,1	9,5	10,8	12,4
h	0,7	0,9	1,2	1,3	1,4	1,5	1,7	2
t min.	0,95	1,25	1,55	1,7	1,85	2,15	2,45	2,85
n	0,6	0,8	1	1	1,2	1,2	1,6	1,6
