DIN 7993

Unter der DIN 7993 findet man Sprengringe. Sie gehören zu den Sicherungsringen.

Aufbau und Anwendung

Der Sprengring ist eine spezielle Form des Sicherungsrings. Er wird im Maschinenbau zur formschlüssigen, axialen Festlegung von Werkstücken wie Rädern oder Lagern auf Achsen oder Wellen beziehungsweise Lagern, Achsen und ähnlichem in Bohrungen eingesetzt. Der Ring der DIN-Norm 7993 besteht aus Federstahl-Draht. Er hat einen gleichbleibenden Querschnitt. Dieser ist zu einem Ring gebogen. Bei der Montage eines Sprengringes muss besonders achtsam vorgegangen werden, da ansonsten eine erhebliche Verletzungsgefahr besteht. Auch bei der Demontage ist Vorsicht geboten, damit ein unkontrolliertes Abspringen des Ringes verhinder wird.

Auf Lager

Größe
VPE

Runddrahtsprengringe DIN 7993 Federstahl Form A für Wellen

10,56 € *

Größe
VPE

DIN 7993 Runddraht-Sprengringe Federstahl für Bohrungen Form B

10,20 € *

Artikel 1 - 2 von 2

Material

In unserem Shop bieten wir Ihnen Sprengringe der DIN 7993 aus Stahl blank an.

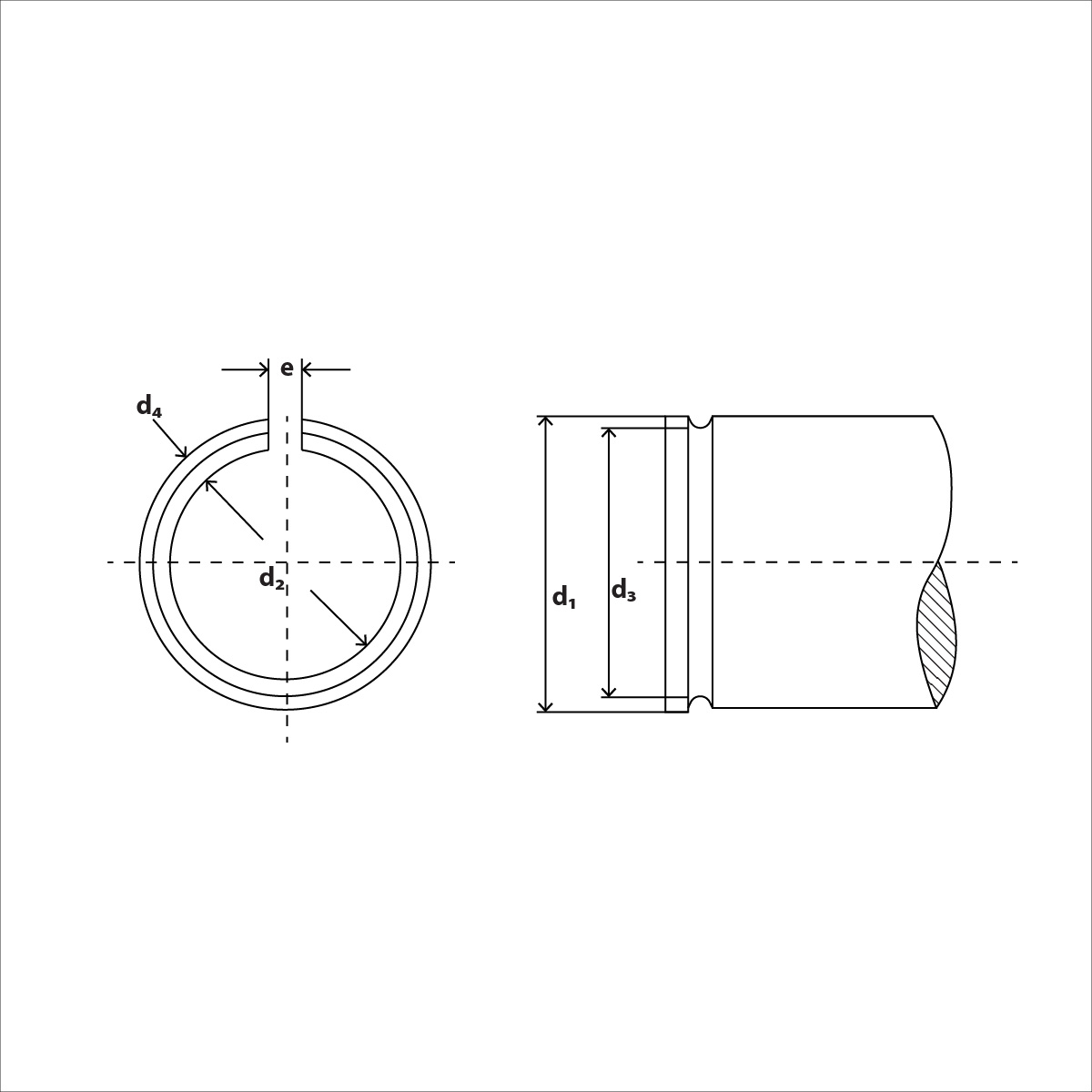

DIN 7993 Skizze
