Anwendung und Allgemeines
Sechskantschrauben, Schlüsselschrauben oder Maschinenschrauben können im Grunde ein und dieselbe Schraubenart sein. Der Name Sechskantschraube ist in diesem Fall wohl der fachlich korrekte Ausdruck. Maschinenschraube kommt von der großen Beliebtheit im Maschinenbau. Aber nicht nur dort findet sie Anwendung, auch für Ihr Projekt daheim kann sie genutzt werden. Dabei ist es erstmal egal, welche Materialien Sie verbinden wollen.
DIN-Norm / ISO-Norm

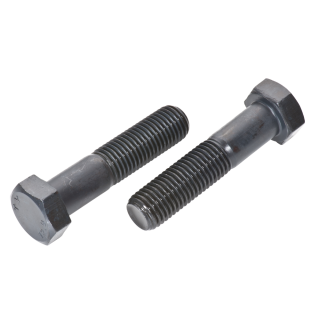

Die Norm der DIN-931 beschreibt Sechskantschrauben mit Teilgewinde und Vollschaft. Das bedeutet, dass das Gewinde nicht ganz bis unter den Kopf reicht, sondern nur auf einer bestimmten Länge des Körpers sitzt. Möchten Sie lieber eine Sechskantschraube mit Vollgewinde bestellen? Diese finden Sie unter der DIN-933. Die deutsche Industrienorm 931 lässt sich auch problemlos in die ISO 4014 übertragen. Die technischen Daten bleiben dabei gleich.
Kopfform
Hierbei handelt es sich um einen Sechskantkopf. Er ist das wahrscheinlich wichtigste Charakteristikum dieses Produktes, denn aus der hexagonalen Form ergibt sich eine einzigartige Eigenschaft. Durch den 120-Grad-Winkel der benachbarten Seiten entsteht eine perfekte Kraftübertragung des Anzug-Drehmomentes, wodurch die Montage besonders leicht wird. Darüber hinaus ist der Preis von Sechskantschrauben meist niedriger als der von anderen aufgrund des günstigen Herstellungsverfahrens.
Antrieb
Der sogenannte Außensechskantantrieb ist mit einem Maul-, Ring- oder Steckschlüssel festzuziehen. Die Montage kann somit kinderleicht sowohl seitlich als auch von oben erfolgen. Somit erfreut sich dieses Produkt besonderer Beliebtheit, wenn es um schlecht zugängliche Räume geht. In wenigen Fällen wird ein zusätzlicher Schlitz auf dem Kopf eingekerbt. Dadurch erhalten Sie die Wahl des Antriebs.
Gewinde
Das metrische Teilgewinde dieses Produktes muss mit einer Mutter befestigt werden und hat keine Spitze. Das Teilgewinde geht in einen Vollschaft über, bevor der Körper den Kopf der Schraube erreicht. Somit entsteht der Halt der Schraube nur dort, wo er tatsächlich benötigt wird.
Material
Blanker Stahl ist unbehandelter, schwarz aussehender Stahl. Dieser ist äußerst beliebt, wenn es um ein schlichtes preisgünstiges Aussehen geht. Die schwarze Optik versinkt meist nahtlos in der Umgebung von Maschinen und anderen Bauteilen. Dieser Stahl weist eine Festigkeitsklasse von 12.9 auf. Dadurch ergibt sich eine Zugfestigkeit von 1200 n/mm² und eine Streckgrenze von 1080 n/mm². Dieses Modell befindet sich also im oberen Bereich der Festigkeitsklassen und hält jeder Belastung stand. Grundsätzlich sagt man, dass eine Wasserstoffversprödung ab einer Festigkeit von 10.9 und höher entstehen kann, was hier der Fall ist. Da es aber keine Beschichtung gibt, sollte kein Problem entstehen, solange diese Schraube im Trockenen liegt.
Passendes Zubehör
Neben einer passenden Mutter werden Sie auch einen passenden Schlüssel brauchen. Das und jeden erdenklichen Artikel zum Thema Befestigungstechnik finden Sie bei uns im Shop.
Technische Zeichnung & Technische Daten
| DIN 931 Technische Daten |
| Maße |
s |
k |
b1
|
b2
|
b3
|
| M2 |
4 |
1,4 |
10 |
– |
– |
| M3 |
5,5 |
2 |
12 |
– |
– |
| M4 |
7 |
2,8 |
14 |
– |
– |
| M5 |
8 |
3,5 |
16 |
22 |
– |
| M6 |
10 |
4 |
18 |
24 |
– |
| M7 |
11 |
4,8 |
20 |
26 |
– |
| M8 |
13 |
5,3 |
22 |
28 |
– |
| M10 |
17 |
6,4 |
30 |
32 |
45 |
| M12 |
19 |
7,5 |
30 |
36 |
49 |
| M14 |
22 |
8,8 |
34 |
40 |
53 |
| M16 |
24 |
10 |
38 |
44 |
57 |
| M18 |
27 |
11,5 |
42 |
48 |
61 |
| M20 |
30 |
12,5 |
46 |
52 |
65 |
| M22 |
32 |
14 |
50 |
56 |
69 |
| M24 |
36 |
15 |
54 |
60 |
73 |
| M27 |
41 |
17 |
60 |
66 |
79 |
| M30 |
46 |
18,7 |
66 |
72 |
85 |
| M33 |
50 |
21 |
72 |
78 |
90 |
| M36 |
55 |
22,5 |
78 |
84 |
97 |
| M39 |
60 |
25 |
84 |
90 |
103 |
| M42 |
65 |
26 |
90 |
96 |
109 |
| M45 |
70 |
28 |
96 |
102 |
115 |
| M48 |
75 |
30 |
102 |
108 |
121 |
| M52 |
80 |
33 |
– |
116 |
129 |
| M56 |
85 |
35 |
– |
124 |
137 |
| M64 |
95 |
40 |
– |
140 |
153 |
