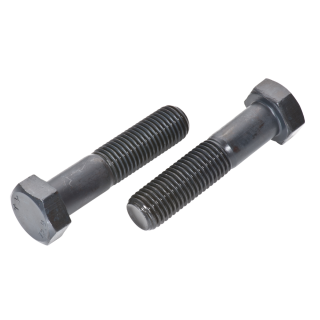

Sechskantschrauben DIN 931 Teilgewinde 12.9 blank

Artikelnummer: 1010

Größe
VPE

ab 27,94 €

inkl. MwSt. | exkl. MwSt.

inkl. 19% USt. , zzgl. Versand (Paket DHL)

Stk
sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Anwendung und Allgemeines

Sechskantschrauben, Schlüsselschrauben oder Maschinenschrauben können im Grunde ein und dieselbe Schraubenart sein. Der Name Sechskantschraube ist in diesem Fall wohl der fachlich korrekte Ausdruck. Maschinenschraube kommt von der großen Beliebtheit im Maschinenbau. Aber nicht nur dort findet sie Anwendung, auch für Ihr Projekt daheim kann sie genutzt werden. Dabei ist es erstmal egal, welche Materialien Sie verbinden wollen.

DIN-Norm / ISO-Norm

Die Norm der DIN-931 beschreibt Sechskantschrauben mit Teilgewinde und Vollschaft. Das bedeutet, dass das Gewinde nicht ganz bis unter den Kopf reicht, sondern nur auf einer bestimmten Länge des Körpers sitzt. Möchten Sie lieber eine Sechskantschraube mit Vollgewinde bestellen? Diese finden Sie unter der DIN-933. Die deutsche Industrienorm 931 lässt sich auch problemlos in die ISO 4014 übertragen. Die technischen Daten bleiben dabei gleich.

Kopfform

Hierbei handelt es sich um einen Sechskantkopf. Er ist das wahrscheinlich wichtigste Charakteristikum dieses Produktes, denn aus der hexagonalen Form ergibt sich eine einzigartige Eigenschaft. Durch den 120-Grad-Winkel der benachbarten Seiten entsteht eine perfekte Kraftübertragung des Anzug-Drehmomentes, wodurch die Montage besonders leicht wird. Darüber hinaus ist der Preis von Sechskantschrauben meist niedriger als der von anderen aufgrund des günstigen Herstellungsverfahrens.

Antrieb

Der sogenannte Außensechskantantrieb ist mit einem Maul-, Ring- oder Steckschlüssel festzuziehen. Die Montage kann somit kinderleicht sowohl seitlich als auch von oben erfolgen. Somit erfreut sich dieses Produkt besonderer Beliebtheit, wenn es um schlecht zugängliche Räume geht. In wenigen Fällen wird ein zusätzlicher Schlitz auf dem Kopf eingekerbt. Dadurch erhalten Sie die Wahl des Antriebs.

Gewinde

Das metrische Teilgewinde dieses Produktes muss mit einer Mutter befestigt werden und hat keine Spitze. Das Teilgewinde geht in einen Vollschaft über, bevor der Körper den Kopf der Schraube erreicht. Somit entsteht der Halt der Schraube nur dort, wo er tatsächlich benötigt wird.

Material

Blanker Stahl ist unbehandelter, schwarz aussehender Stahl. Dieser ist äußerst beliebt, wenn es um ein schlichtes preisgünstiges Aussehen geht. Die schwarze Optik versinkt meist nahtlos in der Umgebung von Maschinen und anderen Bauteilen. Dieser Stahl weist eine Festigkeitsklasse von 12.9 auf. Dadurch ergibt sich eine Zugfestigkeit von 1200 n/mm² und eine Streckgrenze von 1080 n/mm². Dieses Modell befindet sich also im oberen Bereich der Festigkeitsklassen und hält jeder Belastung stand. Grundsätzlich sagt man, dass eine Wasserstoffversprödung ab einer Festigkeit von 10.9 und höher entstehen kann, was hier der Fall ist. Da es aber keine Beschichtung gibt, sollte kein Problem entstehen, solange diese Schraube im Trockenen liegt.

Passendes Zubehör

Neben einer passenden Mutter werden Sie auch einen passenden Schlüssel brauchen. Das und jeden erdenklichen Artikel zum Thema Befestigungstechnik finden Sie bei uns im Shop.

Technische Zeichnung & Technische Daten

DIN 931 Skizze

DIN 931 Technische Daten
Maße s k b1 b2 b3
M2 4 1,4 10
M3 5,5 2 12
M4 7 2,8 14
M5 8 3,5 16 22
M6 10 4 18 24
M7 11 4,8 20 26
M8 13 5,3 22 28
M10 17 6,4 30 32 45
M12 19 7,5 30 36 49
M14 22 8,8 34 40 53
M16 24 10 38 44 57
M18 27 11,5 42 48 61
M20 30 12,5 46 52 65
M22 32 14 50 56 69
M24 36 15 54 60 73
M27 41 17 60 66 79
M30 46 18,7 66 72 85
M33 50 21 72 78 90
M36 55 22,5 78 84 97
M39 60 25 84 90 103
M42 65 26 90 96 109
M45 70 28 96 102 115
M48 75 30 102 108 121
M52 80 33 116 129
M56 85 35 124 137
M64 95 40 140 153

Kopfform: Sechskantkopf
Antrieb: Außen-Sechskant
Durchmesser: 10 12 14 16 20 24 30
Länge: 40 45 50 55 60 65 70 80 90 100 110 120 130 140 150 160 180 200 220 240
Material: blank
Norm: DIN 931
