Handgewindebohrer DIN 2181 HSS-G Metrisches Feingewinde 2-teilig Bohrcraft
Handgewindebohrer DIN 2181 HSS-G metrisches Feingewinde
- Abmessung: MF3 bis MF40
- Steigung: 0,35 bis 2,00 mm
- Kernloch: 2,65 bis 38,50 mm
- Gesamtlänge: 40 bis 125 mm
- Gewindelänge: 9 bis 40 mm
- Vierkant: 2,7 bis 24 mm

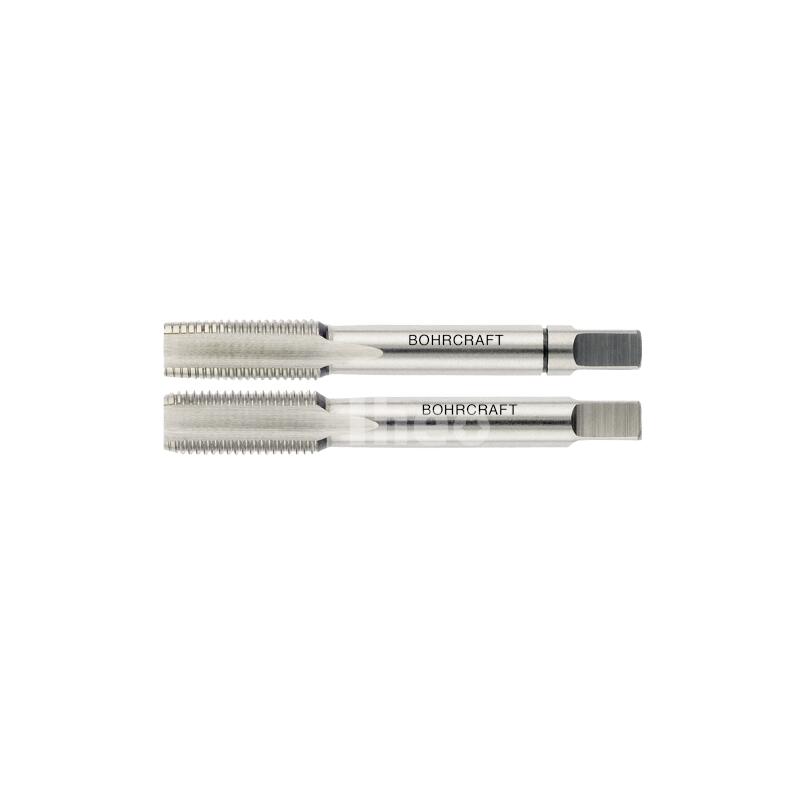

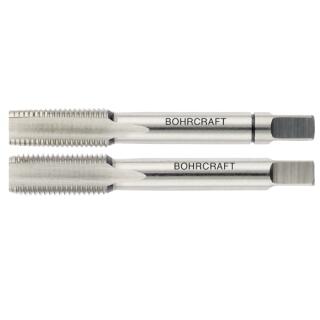

Der Handgewindebohrer mit der DIN 2181 HSS-G ist geschliffen. Es handelt sich hierbei um einen 2-teiligen Satz aus je einem Vor- und Fertigschneider zum Schneiden von metrischen ISO-Feingewinden nach DIN 13. Für Durchgangs- und Sacklochgewinde in unlegierten und niedriglegierten Stählen bis 800 N/mm² Festigkeit.
| Größentabelle | |||||
|---|---|---|---|---|---|
| Gewinde | Steigung mm | Kernloch Ø mm | Gesamtlänge mm | Gewindelänge mm | Vierkant mm |
| MF3 | 0,35 | 2,65 | 40 | 9 | 2,7 |
| MF4 | 0,50 | 3,50 | 45 | 10 | 3,4 |
| MF5 | 0,50 | 4,50 | 50 | 12 | 4,9 |
| MF6 | 0,50 | 5,50 | 50 | 14 | 4,9 |
| MF6 | 0,75 | 5,20 | 50 | 14 | 4,9 |
| MF8 | 0,75 | 7,20 | 50 | 19 | 4,9 |
| MF8 | 1,00 | 7,00 | 56 | 22 | 4,9 |
| MF9 | 1,00 | 8,00 | 63 | 20 | 5,5 |
| MF10 | 0,75 | 9,20 | 63 | 20 | 5,5 |
| MF10 | 1,00 | 9,00 | 63 | 20 | 5,5 |
| MF10 | 1,25 | 8,80 | 70 | 24 | 5,5 |
| MF12 | 1,00 | 11,00 | 70 | 22 | 7,0 |
| MF12 | 1,25 | 10,80 | 70 | 22 | 7,0 |
| MF12 | 1,50 | 10,50 | 70 | 22 | 7,0 |
| MF14 | 1,00 | 13,00 | 70 | 22 | 9,0 |
| MF14 | 1,25 | 12,80 | 70 | 22 | 9,0 |
| MF14 | 1,50 | 12,50 | 70 | 22 | 9,0 |
| MF16 | 1,00 | 15,00 | 70 | 22 | 9,0 |
| MF16 | 1,25 | 14,75 | 70 | 22 | 9,0 |
| MF16 | 1,50 | 14,50 | 70 | 22 | 9,0 |
| MF18 | 1,00 | 17,00 | 80 | 22 | 11,0 |
| MF18 | 1,50 | 16,50 | 80 | 22 | 11,0 |
| MF18 | 2,00 | 16,00 | 80 | 22 | 11,0 |
| MF20 | 1,00 | 19,00 | 80 | 22 | 12,0 |
| MF20 | 1,50 | 18,50 | 80 | 22 | 12,0 |
| MF20 | 2,00 | 18,00 | 80 | 22 | 12,0 |
| MF22 | 1,50 | 20,50 | 80 | 22 | 14,5 |
| MF24 | 1,50 | 22,50 | 90 | 22 | 14,5 |
| MF24 | 2,00 | 22,00 | 90 | 22 | 14,5 |
| MF25 | 1,50 | 23,50 | 90 | 22 | 14,5 |
| MF26 | 1,50 | 24,50 | 90 | 22 | 14,5 |
| MF27 | 1,50 | 25,50 | 90 | 22 | 16,0 |
| MF28 | 1,50 | 26,50 | 90 | 22 | 16,0 |
| MF30 | 1,50 | 28,50 | 90 | 22 | 18,0 |
| MF30 | 2,00 | 28,00 | 90 | 22 | 18,0 |
| MF32 | 1,50 | 30,50 | 90 | 22 | 18,0 |
| MF35 | 1,50 | 33,50 | 100 | 25 | 22,0 |
| MF36 | 1,50 | 34,50 | 100 | 25 | 22,0 |
| MF36 | 2,00 | 34,00 | 125 | 40 | 22,0 |
| MF40 | 1,50 | 38,50 | 110 | 25 | 24,0 |
