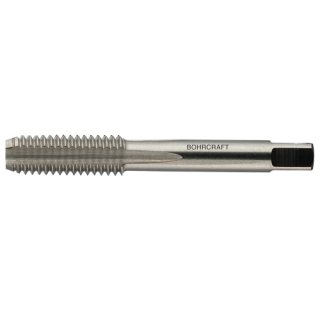

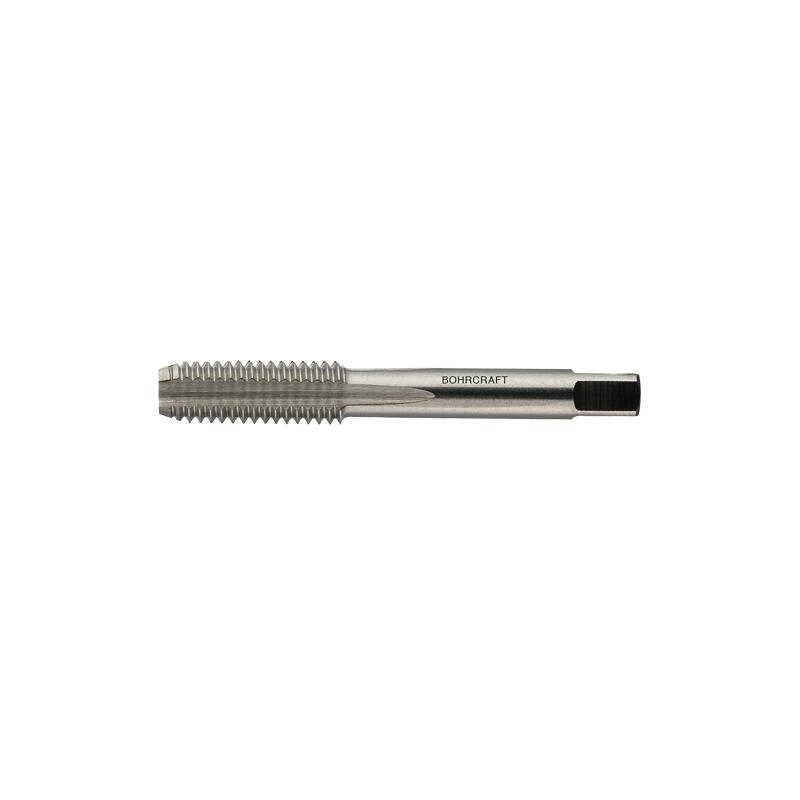

Handgewindebohrer (Fertigschneider) DIN 352 HSS-G metrisch
Bei diesem Artikel handelt es sich um einen Fertigschneider. Zum Herstellen eines Gewindes benötigen Sie auch einen Vorschneider und Mittelschneider. Alle Schneider-Typen erhalten Sie einzeln oder als Set in unserem Shop.
- Abmessung: M1 bis M52
- Steigung: 0,25 bis 5,00 mm
- Kernloch Durchmesser: 0,75 bis 47,00 mm
- Gesamtlänge: 32 bis 180 mm
- Gewindelänge: 5,5 bis 75,0 mm
- Vierkant: 2,1 bis 32,0 mm
Der Handgewindebohrer mit der DIN 352 HSS-G ist geschliffen. Der Gewindebohrer ist ein Fertigschneider, zum Schneiden von metrischen ISO-Gewinden nach DIN 13. Für Durchgangs- und Sacklochgewinde in unlegierten und niedriglegierten Stählen bis 800 N/mm² Festigkeit.
| Größentabelle | |||||
|---|---|---|---|---|---|
| Gewinde | Steigung mm | Kernloch Ø mm | Gesamtlänge mm | Gewindelänge mm | Vierkant mm |
| M1 | 0,25 | 0,75 | 32 | 5,5 | 2,1 |
| M1,1 | 0,25 | 0,85 | 32 | 5,5 | 2,1 |
| M1,2 | 0,25 | 0,95 | 32 | 5,5 | 2,1 |
| M1,4 | 0,30 | 1,10 | 32 | 7,0 | 2,1 |
| M1,6 | 0,35 | 1,25 | 32 | 8,0 | 2,1 |
| M1,7 | 0,35 | 1,30 | 32 | 8,0 | 2,1 |
| M1,8 | 0,35 | 1,45 | 32 | 8,0 | 2,1 |
| M2 | 0,40 | 1,60 | 36 | 8,0 | 2,1 |
| M2,2 | 0,45 | 1,75 | 36 | 9,0 | 2,1 |
| M2,3 | 0,40 | 1,90 | 36 | 9,0 | 2,1 |
| M2,5 | 0,45 | 2,05 | 40 | 9,0 | 2,1 |
| M2,6 | 0,45 | 2,10 | 40 | 9,0 | 2,1 |
| M3 | 0,50 | 2,50 | 40 | 11,0 | 2,7 |
| M3,5 | 0,60 | 2,90 | 45 | 13,0 | 3,0 |
| M4 | 0,70 | 3,30 | 45 | 13,0 | 3,4 |
| M5 | 0,80 | 4,20 | 50 | 16,0 | 4,9 |
| M6 | 1,00 | 5,00 | 50 | 19,0 | 4,9 |
| M7 | 1,00 | 6,00 | 50 | 19,0 | 4,9 |
| M8 | 1,25 | 6,80 | 56 | 22,0 | 4,9 |
| M9 | 1,25 | 7,80 | 63 | 22,0 | 5,5 |
| M10 | 1,50 | 8,50 | 70 | 24,0 | 5,5 |
| M12 | 1,75 | 10,20 | 75 | 29,0 | 7,0 |
| M14 | 2,00 | 12,00 | 80 | 30,0 | 9,0 |
| M16 | 2,00 | 14,00 | 80 | 32,0 | 9,0 |
| M18 | 2,50 | 15,50 | 95 | 40,0 | 11,0 |
| M20 | 2,50 | 17,50 | 95 | 40,0 | 12,0 |
| M22 | 2,50 | 19,50 | 100 | 40,0 | 14,5 |
| M24 | 3,00 | 21,00 | 110 | 50,0 | 14,5 |
| M27 | 3,00 | 24,00 | 110 | 50,0 | 16,0 |
| M30 | 3,50 | 26,50 | 125 | 56,0 | 18,0 |
| M33 | 3,50 | 29,50 | 125 | 56,0 | 20,0 |
| M36 | 4,00 | 32,00 | 150 | 63,0 | 22,0 |
| M39 | 4,00 | 35,00 | 150 | 63,0 | 24,0 |
| M42 | 4,50 | 37,50 | 150 | 63,0 | 24,0 |
| M45 | 4,50 | 40,50 | 160 | 70,0 | 29,0 |
| M48 | 5,00 | 43,00 | 180 | 75,0 | 29,0 |
| M52 | 5,00 | 47,00 | 180 | 75,0 | 32,0 |
