Handgewindebohrer DIN 5157 G HSS-G Whitworth-Rohrgewinde Fertigschneider Bohrcraft

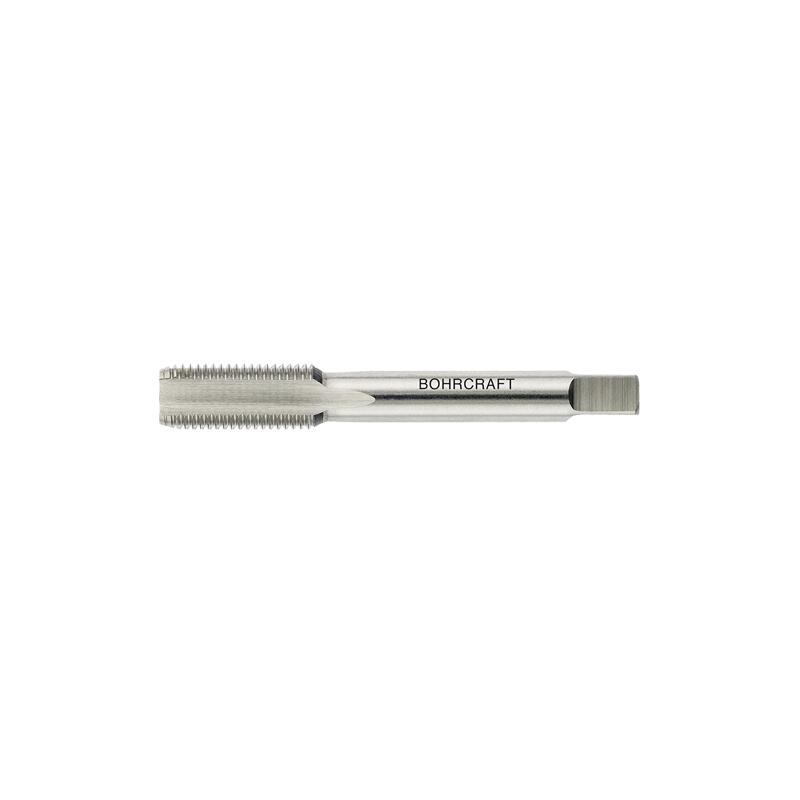

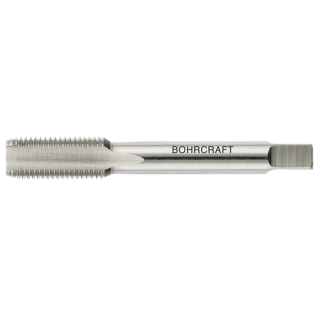

Handgewindebohrer (Fertigschneider) DIN 5157 G HSS-G Whitworth Rohrgewinde
- Abmessung: G 1/8" bis 2"
- Gänge: 11 bis 28 Zoll
- Kernloch: 8,8 bis 57,0 mm
- Gesamtlänge: 63 bis 160 mm
- Gewindelänge: 20 bis 40 mm
- Vierkant: 5,5 bis 35,0 mm
Der Handgewindebohrer mit der DIN 5157 aus HSS-G ist geschliffen. Es handelt sich hierbei um einen Fertigschneider zum Schneiden von Whitworth-Rohrgewinden nach DIN ISO 228/1 (DIN 259) benötigen. Geeignet für Durchgangs- und Sacklochgewinde in unlegierten und niedriglegierten Stählen bis 800 N/mm² Festigkeit.
| Größentabelle | |||||
|---|---|---|---|---|---|
| Gewinde | Gänge Zoll | Kernloch Ø mm | Gesamtlänge mm | Gewindelänge mm | Vierkant mm |
| G 1/8" | 28 | 8,80 | 63 | 20 | 5,5 |
| G 1/4" | 19 | 11,80 | 70 | 22 | 9,0 |
| G 3/8" | 19 | 15,25 | 70 | 22 | 9,0 |
| G 1/2" | 14 | 19,00 | 80 | 22 | 12,0 |
| G 5/8" | 14 | 21,00 | 80 | 22 | 14,5 |
| G 3/4" | 14 | 24,50 | 90 | 22 | 16,0 |
| G 7/8" | 14 | 28,25 | 90 | 22 | 18,0 |
| G 1" | 11 | 30,75 | 100 | 25 | 20,0 |
| G 1.1/4" | 11 | 39,50 | 125 | 40 | 24,0 |
| G 1.1/2" | 11 | 45,00 | 140 | 40 | 29,0 |
| G 2" | 11 | 57,00 | 160 | 40 | 35,0 |
