Handgewindebohrer ähnl. DIN 352 HSS-G BSW-Gewinde Mittelschneider Bohrcraft

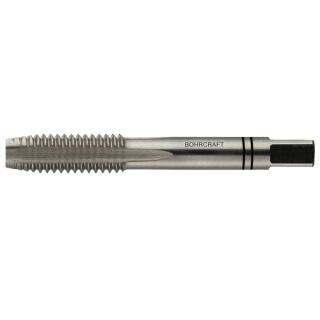

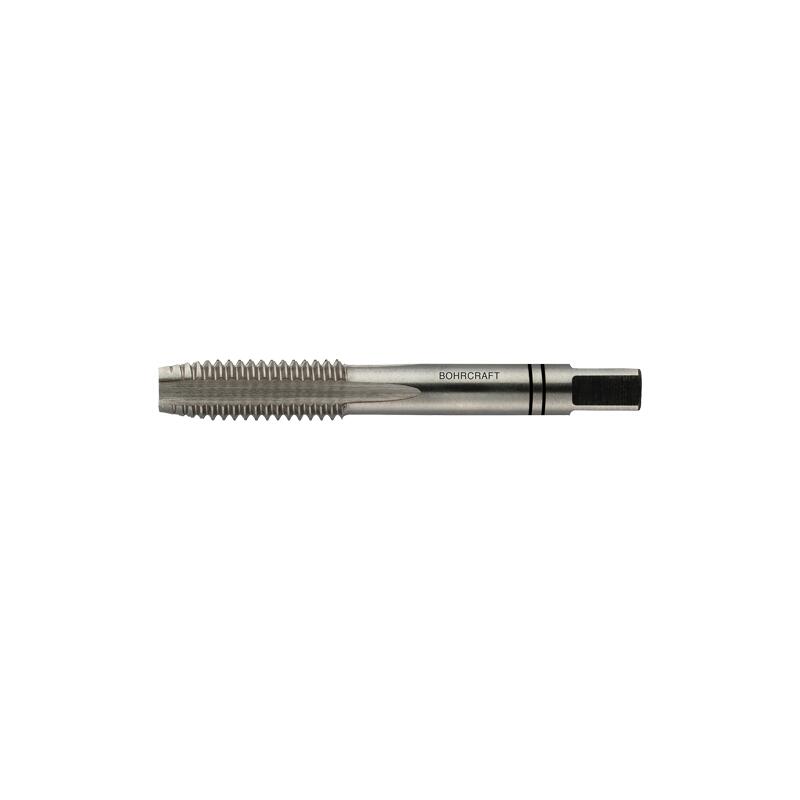

Handgewindebohrer (Mittelschneider) ähnlich DIN 352 HSS-G British-Standard-Whitworth-Gewinde
- Abmessung: W 1/8" bis W 1"
- Gänge: 8 bis 40 Zoll
- Kernloch Durchmesser: 2,6 bis 22,0 mm
- Gesamtlänge: 40 bis 110 mm
- Gewindelänge: 12 bis 50 mm
- Vierkant: 2,7 bis 14,5 mm
Der Handgewindebohrer ähnlich DIN 352 ist aus HSS-G und geschliffen. Es handelt sich hierbei um einen Mittelschneider zum Schneiden von Britisch-Standard-Whitworth Gewinden nach BS 84. Geeignet für Durchgangs- und Sacklochgewinde in unlegierten und niedriglegierten Stählen bis 800 N/mm² Festigkeit.
- Nr.1 Vorschneider 6-8 Gang Anschnitt
- Nr. 2 Mittelschneider 4-5 Gang Anschnitt
- Nr. 3 Fertigschneider 2-3 Gang Anschnitt
| Größentabelle | |||||
|---|---|---|---|---|---|
| Gewinde | Gänge Zoll | Kernloch Ø mm | Gesamtlänge mm | Gewindelänge mm | Vierkant mm |
| W 1/8" | 40 | 2,60 | 40 | 12 | 2,7 |
| W 5/32" | 32 | 3,10 | 45 | 14 | 3,4 |
| W 3/16" | 24 | 3,60 | 50 | 18 | 4,9 |
| W 1/4" | 20 | 5,10 | 50 | 19 | 4,9 |
| W 5/16" | 18 | 6,50 | 56 | 22 | 4,9 |
| W 3/8" | 16 | 7,90 | 70 | 24 | 5,5 |
| W 7/16" | 14 | 9,30 | 70 | 24 | 6,2 |
| W 1/2" | 12 | 10,50 | 75 | 29 | 7,0 |
| W 9/16" | 12 | 12,00 | 80 | 30 | 9,0 |
| W 5/8" | 11 | 13,50 | 80 | 32 | 9,0 |
| W 3/4" | 10 | 16,50 | 95 | 40 | 11,0 |
| W 7/8" | 9 | 19,25 | 100 | 40 | 14,5 |
| W 1" | 8 | 22,00 | 110 | 50 | 14,5 |
