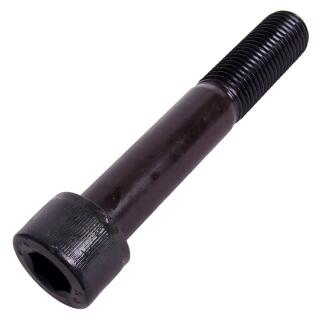

ISO 4762 Zylinderschrauben Innensechskant Stahl 8.8 blank Teilgewinde M 16x100 25 Stück

Artikelnummer: 1026-16x100-25

Größe
VPE

18,59 €

0,74 € pro 1 Stück

inkl. 19% USt. , zzgl.

ab	Artikelpreis / VE (25,00 Stück)	Grundpreis
5	16,43 €*	0,66 € pro Stk
10	16,16 €*	0,65 € pro Stk
20	15,89 €*	0,64 € pro Stk

lieferbar
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Beschreibung
Frage zum Artikel
Hersteller

Anwendung und Allgemeines

Diese Schraube findet meist im Maschinenbau und in der Elektrotechnik, also überwiegend im Metallbau Anwendung. Nur in sehr seltenen vereinzelten Fällen lässt sich diese Schraube für Holzarbeiten nutzen. Insbesondere bei schwer erreichbaren Bauteilen findet diese Schraube Verwendung.

DIN-Norm / ISO-Norm

Die ISO 4762 kann ohne Probleme in die DIN 912 übersetzt werden. Diese Normen beschreiben Zylinderschrauben mit Innensechskant ohne weitere Spezifikationen. So ist diese Norm sowohl mit Teil- als auch Vollgewinde erhältlich. Größtes Charakteristikum ist daher der zylindrische Kopf, welcher selbst unter schweren Bedingungen leicht erreichbar ist. Aber auch hier gibt es Ausnahmen, denn manchmal findet man auch einen Innenstern als Antrieb für die DIN 912.
Wenn Sie ein Feingewinde wünschen, sollten Sie nach der ISO 12474 suchen. Es ist allerdings auch zu beachten, dass die DIN dieselbe bleibt. Auch metrisch oder nicht-metrisch bleibt bei dieser Norm undefiniert.

Kopfform

Wie bereits erwähnt, erfreut sich der zylindrische Kopf insbesondere im Metallbau großer Beliebtheit, wenn es um besonders kleine Bauteile geht. Das liegt der äußerst leichten Zugänglichkeit zugrunde. Ein weiterer Vorteil ist die Optik, denn hier liegt der Antrieb in der ansprechenden runden Kopfform versteckt. Ein praktischer Vorteil bietet dagegen die verringerte Gefahr durch verhakte Kleinteile oder Textilien.

Antrieb

Der für diese DIN bzw. ISO charakteristische Innensechskant ist auf keinen Fall mit dem Außensechskantantrieb zu verwechseln. Während der Außensechskant auch seitlich befestigt werden kann, müssen Sie den Innensechskant in jedem Fall von oben montieren. Das kann entweder von Hand oder maschinell erfolgen. Dennoch entsteht hier eine große Platzersparnis.
Wie bei jedem Sechskantantrieb handelt es sich hier um eine hexagonale Form, bei der benachbarte Seiten einen Winkel von 120 Grad zueinander aufweisen. Das bietet eine optimale Kraftübertragung.

Gewinde

Auch wenn es diese Norm als Vollgewinde gibt, besitzt dieses spezifische Modell ein normales Teilgewinde. Die Schraube versinkt also nur bis zu einer gewissen Länge im Bauteil. So entsteht der Vorteil, dass der Halt genau dort entsteht, wo er benötigt wird.

Material

Die rohe und unbehandelte Kraft von blankem Stahl besticht mit einer Vielzahl von Vorteilen, denn die Stabilität und leichte Formbarkeit von Stahl ist nicht anzuzweifeln. Die fehlende Beschichtung bietet zwar keinen Schutz vor Korrosion, ist mit seinem schlichten schwarzen Aussehen aber genauso unauffällig. Achten Sie also nur darauf, dass kein konstanter Wasserkontakt entsteht. Sollten Sie ein anderes Material mit weniger Rostrisiko wünschen, empfehlen wir Ihnen Edelstahl.

Der Standard der Festigkeitsklasse wird auch von dieser Schraube erreicht. Mit einer Zugfestigkeit von 800 n/mm² und einer Streckgrenze von 640 n/mm² ergibt sich eine Festigkeit von 8.8.. Somit hält diese Schraube den meisten Belastungen stand.

Passendes Zubehör

Sollten Sie einen passenden Winkelschraubendreher oder andere Aufsätze benötigen, finden Sie diese Produkte und viele weitere in unserem Onlineshop. Wenn Sie auf der Suche nach allem rund ums Handwerk in bester Qualität sind, sind Sie bei uns genau richtig.

Technische Zeichnung und Daten

DIN 912 Skizze

DIN 912 Technische Daten**
Maße	dk	k	s
M 1,4	2,6	1,4	1,3
M 1,6	3	1,6	1,5
M2	3,8	2	1,5
M2,5	4,5	2,5	2
M3	5,5	3	2,5
M4	7	4	3
M5	8,5	5	4
M6	10	6	5
M8	13	8	6
M10	16	10	8
M12	18	12	10
M14	21	14	12
M16	24	16	14
M18	27	18	14
M20	30	20	17
M22	33	22	17
M24	36	24	19
M27	40	27	19
M30	45	30	22
M33	50	33	24
M36	54	36	27
M39*	58	39	27
M42	63	42	32
M45	68	45	36
M52	78	52	36
M56	84	56	41
M64	96	64	46
M72	108	72	55

Produkteigenschaft	Wert
Inhalt:	25,00 Stück
Antrieb:	Innen-Sechskant
Länge:	100
Durchmesser:	16
Kopfform:	Zylinderkopf
Material:	blank
Norm:	ISO 4762
