ISO 7089
Unter der ISO 7089 findet man Unterlegscheiben. Sie entsprechen der Form A der DIN 125.
Aufbau und Anwendung
Scheiden der ISO-Norm 7089 kommen meistens im Metallbau zum Einsatz. Sie werden in Verbindung mit metrischen Schrauben eingesetzt. Dies sind in den meisten Fällen Sechskantschrauben, aber selbstverständlich sind auch andere Schraubenarten möglich. Aufgabe der Scheiben ist es, die
Seite 1 von 1
Artikel 1 - 26 von 26
Auflagefläche des Schraubenkopfes zu erhöhen. Hierfür wird die Unterlegscheibe vor dem Einsetzen der Schraube heraus geschoben und sitzt nach der Montage zwischen Oberfläche und Kopf der Konstruktion.
Material
Unterlegscheiben der ISO 7089 bieten wir Ihnen in unserem Shop aus Edelstahl, Kupfer, Kunststoff, Aluminium, Messing, Messing verchromt, Messing vernickelt, Stahl blank, Stahl feuerverzinkt, Stahl gelb chromatiert, Stahl vernickelt und Stahl verzinkt an.

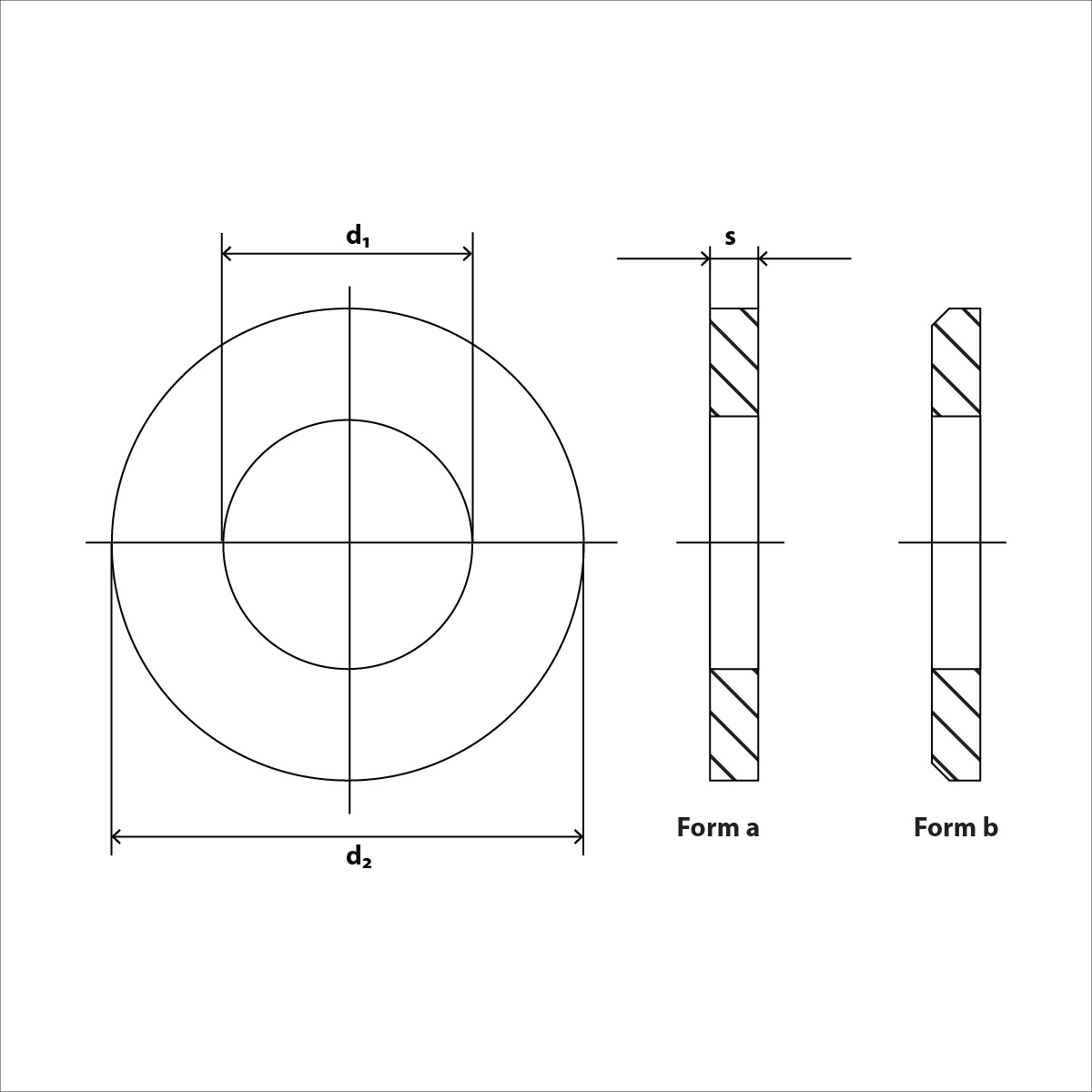

| ISO 7089 Technische Daten | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nenngröße | M 1 | M 1,2 | M 1,4 | M 1,6 | M 1,7 | M 1,8 | M 2 | M 2,2 | M 2,5 | M 2,6 | M 3 | M 3,5 | M 4 | M 5 | M 6 | ||||||||||||||||
| d1 | 1,1 | 1,3 | 1,5 | 1,7 | 1,8 | 2,0 | 2,2 | 2,4 | 2,7 | 2,8 | 3,2 | 3,7 | 4,3 | 5,3 | 6,4 | ||||||||||||||||
| d2 | 3 | 3,5 | 4 | 4 | 4,5 | 4,5 | 5 | 6 | 6 | 7 | 7 | 8 | 9 | 10 | 12 | ||||||||||||||||
| h | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,8 | 1 | 1,6 | ||||||||||||||||
| Nenngröße | M 7 | M 8 | M 10 | M 12 | M 14 | M 16 | M 18 | M 20 | M 22 | M 24 | M 27 | M 30 | M 33 | M 36 | M 39 | ||||||||||||||||
| d1 | 7,4 | 8,4 | 10,5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 34 | 37 | 42 | ||||||||||||||||
| d2 | 14 | 16 | 20 | 24 | 28 | 30 | 34 | 37 | 39 | 44 | 50 | 56 | 60 | 66 | 72 | ||||||||||||||||
| h | 1,6 | 1,6 | 2 | 2,5 | 2,5 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 6 | ||||||||||||||||
| Nenngröße | M 42 | M 45 | M 48 | M 52 | M 56 | M 60 | M 64 | M 68 | M 72 | M 76 | M 80 | M 90 | |||||||||||||||||||
| d1 | 45 | 48 | 52 | 56 | 62 | 6 | 70 | 74 | 78 | 82 | 86 | 96 | |||||||||||||||||||
| d2 | 78 | 85 | 92 | 98 | 105 | 110 | 115 | 120 | 125 | 135 | 140 | 160 | |||||||||||||||||||
| h | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 12 | |||||||||||||||||||
