ISO 7092

Unter der ISO 7092 findet man Scheiben für Zylinderschrauben. Sie gehören zur Familie der Unterlegscheiben und fungieren als Unterlegscheiben für Zylinderschrauben. Sie entsprechen der DIN 433 und unterscheiden sich von ihr nur durch die Nenngrößen. Bei der ISO-Norm 7092 basiert die Nenngröße auf dem Gewindedurchmesser. Bei der DIN 433 basiert die Nenngröße auf dem Lochdurchmesser.

Anwendung

Unterlegscheiben für Zylinderschrauben werden unter dem Schraubenkopf der Zylinderschraube häufig verwendet, um eine Beschädigung des zu verschraubenden Materials zu verhindern. Denn je stärker eine Schraube angezogen wird, umso mehr steigt die Gefahr einer Materialverformung. Der Schaden, der bei einer Verformung des Materials angerichtet wird, ist dabei abhängig vom Material. Bei Holz legt die mögliche Gefahr darin, dass sich die Schraube in das Material eingräbt. Bei Kunststoff ist eher zu befürchten, dass das Material einen Bruchschaden erleidet. Bei Blech treten, wenn auf die Benutzung einer Unterlegscheibe verzichtet wird, Verformungen des Materials auf.

Verfügbarkeit Standard Artikelname von A bis Z Artikelname von Z bis A Preis aufsteigend Preis absteigend Gewicht Artikelnummer Erscheinungsdatum Neueste zuerst GTIN Bestseller Bewertungen
10 20 30 40 50
Artikel 1 - 5 von 5
Artikel 1 - 5 von 5

Material

Scheiben der ISO 7092 bieten wir Ihnen in unserem Shop aus Stahl blank, Stahl verzinkt, Messing und Edelstahl an.

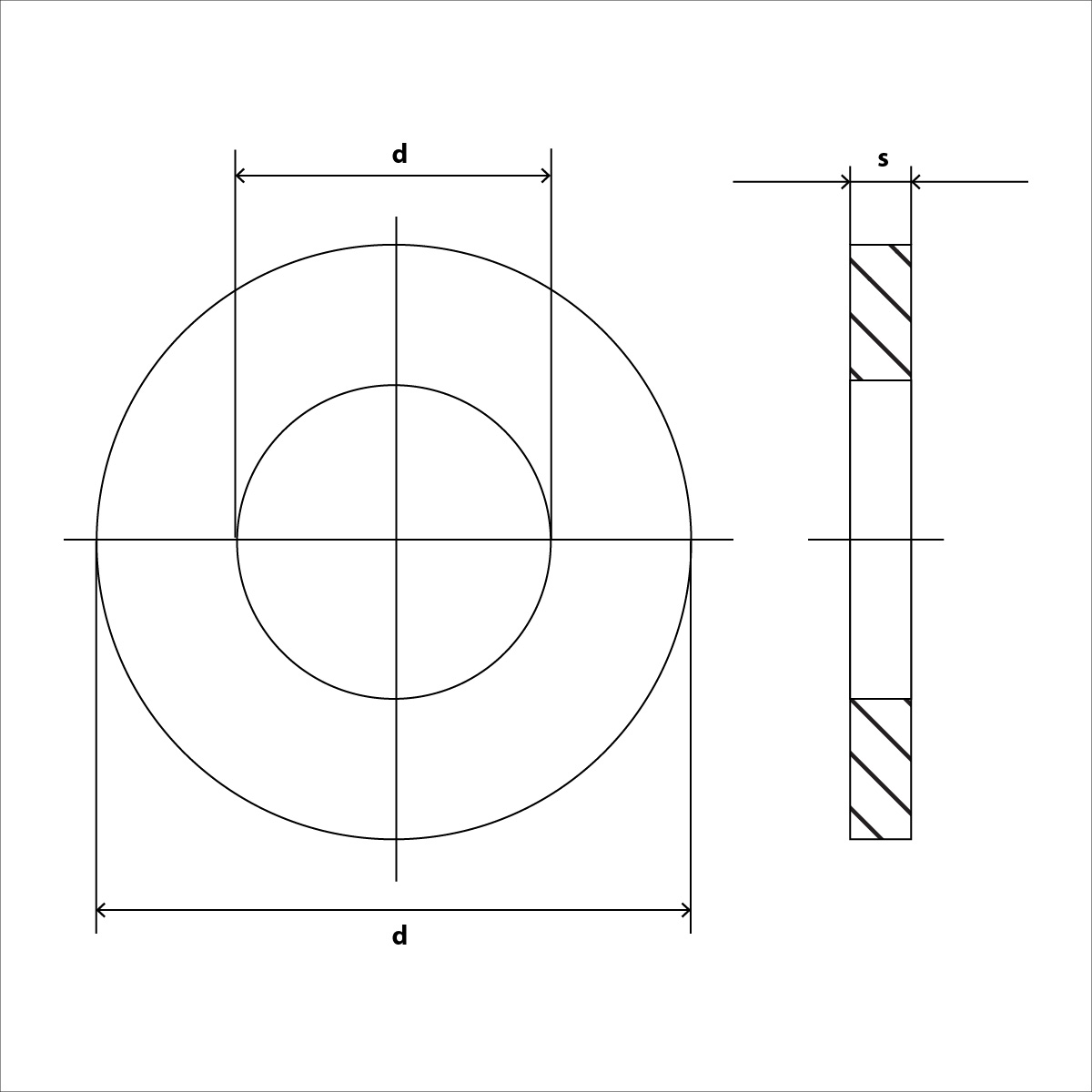

iso 7092 Skizze

ISO 7092 Technische Daten
Nenngröße M 1 M 1,2 M 1,4 M 1,6 M 1,8 M 2 M 2,2 M 2,5 M 3 M 3,5 M 4 M 5 M 6 M 7
d1 1,1 1,3 1,5 1,7 2,0 2,2 2,4 2,7 3,2 3,7 4,3 5,3 6,4 7,4
d2 2,5 3 3 3,5 4 4,5 4,5 5 6 7 8 9 11 12
h 0,3 0,3 0,3 0,3 0,3 0,3 0,3 0,5 0,5 0,5 0,5 1 1,6 1,6
Nenngröße M 8 M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24 M 27 M 30 M 33 M 36
d1 8,4 10,5 13 15 17 19 21 23 25 28 31 34 37
d2 15 18 20 24 28 30 34 37 39 44 50 56 60
h 1,6 1,6 2 2,5 2,5 3 3 3 4 4 4 5 5
