Maschinen-Gewindebohrer DIN 371 HSS-E Co 5Prozent Form B M Bohrcraft
Maschinen-Gewindebohrer DIN 371 HSS-E Co 5% von Bohrcraft
Was macht man mit dem Bohrer?
Anwendung: Zum Schneiden von metrischen ISO-Gewinden DIN 13. Für Durchgangsgewinde in unlegierten und niedriglegierten Stählen bis 900 N/mm² Festigkeit.
| Anwendung | |
|---|---|
| Baustahl < 500 N/mm² | |
| Baustahl < 800 N/mm² | |
| Automatenstahl < 1000 N/mm² | |
| Vergüteter Stahl < 1200 N/mm² | |
| Werkzeugstahl < 1200 N/mm² | |
| Rostfreier Stahl < 1000 N/mm² | |
| Temperguss | |
| Aluminium langspan | |
| Aluminium kurzspan | |
| Kupfer | |
| Thermoplaste | |
Legende: = sehr gut geeignet = bedingt geeignet = nicht geeignet
Aufbau des Bohrers
| Eigenschaften | |||||
|---|---|---|---|---|---|
| DIN | 371 | ||||
| Gewinde | M metrisch | ||||
| Farbring | - | ||||
| Material | HSS-E Co5 | ||||
| Anschnitt | B | ||||
| Nut | gerade | ||||
| Beschichtung | - | ||||

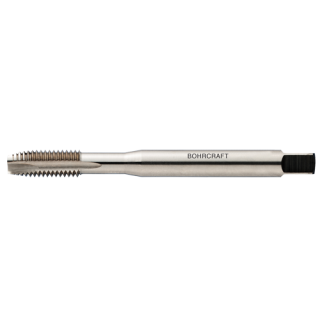

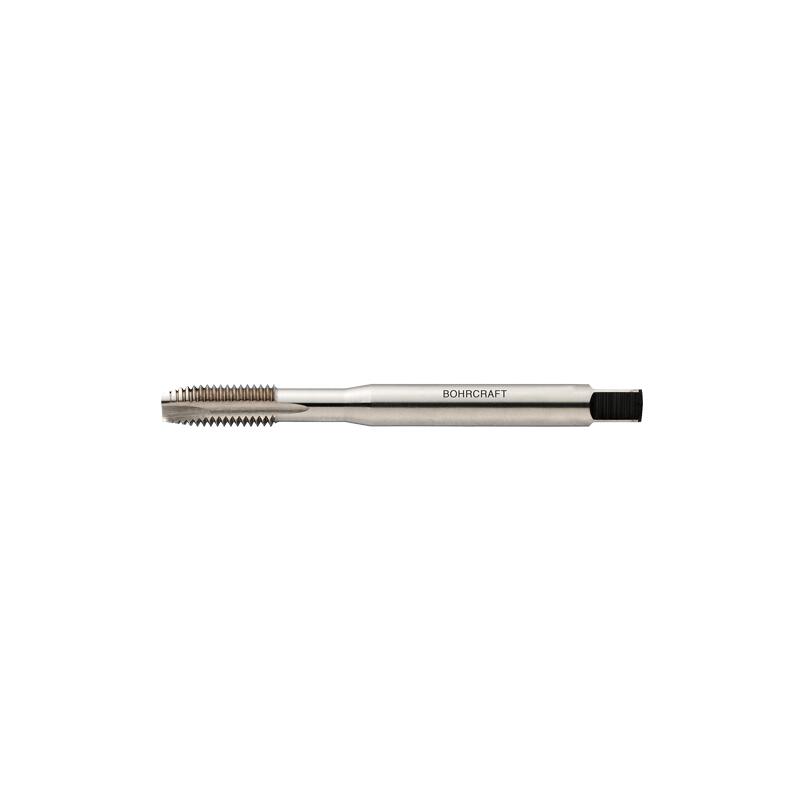

Typ: Maschinengewindebohrer DIN 371 HSS-E Co 5%, Form B.
- Gewinde: M2 bis M10
- Steigung: 0,40 bis 1,50 mm
- Kernloch Durchmesser: 1,6 bis 8,5 mm
- Gesamtlänge: 45 bis 100 mm
- Gewindelänge: 8 bis 24 mm
- Vierkant: 2,1 bis 8,0 mm
| Größentabelle | ||||||
|---|---|---|---|---|---|---|
| Gewinde | Steigung mm | Kernloch Ø mm | Gesamtlänge mm | Gewindelänge mm B | Gewindelänge mm RSP | Vierkant mm |
| M2 | 0,40 | 1,60 | 45 | 8,0 | - | 2,1 |
| M2,5 | 0,45 | 2,06 | 50 | 9,0 | - | 2,1 |
| M3 | 0,50 | 2,50 | 56 | 11,0 | 5 | 2,7 |
| M4 | 0,70 | 3,30 | 63 | 13,0 | 7 | 3,4 |
| M5 | 0,80 | 4,20 | 70 | 16,0 | 8 | 4,9 |
| M6 | 1,00 | 5,00 | 80 | 19,0 | 10 | 4,9 |
| M8 | 1,25 | 6,80 | 90 | 22,0 | 13 | 6,2 |
| M10 | 1,50 | 8,50 | 100 | 24,0 | 15 | 8,0 |
