Maschinen-Gewindebohrer DIN 376 HSS-G Form B M Bohrcraft
Maschinen-Gewindebohrer DIN 376 HSS-G von Bohrcraft
Was macht man mit dem Bohrer?
Anwendung: Zum Schneiden von metrischen ISO-Gewinden DIN 13. Für Durchgangsgewinde in unlegierten und niedriglegierten Stählen bis 800 N/mm² Festigkeit.
| Anwendung | |
|---|---|
| Baustahl < 500 N/mm² | |
| Baustahl < 800 N/mm² | |
| Automatenstahl < 1000 N/mm² | |
| Vergüteter Stahl < 1200 N/mm² | |
| Werkzeugstahl < 1200 N/mm² | |
| Rostfreier Stahl < 1000 N/mm² | |
| Temperguss | |
| Aluminium langspan | |
| Aluminium kurzspan | |
| Kupfer | |
| Thermoplaste | |
Legende: = sehr gut geeignet = bedingt geeignet = nicht geeignet
Aufbau des Bohrers
| Eigenschaften | |||||
|---|---|---|---|---|---|
| DIN | 376 | ||||
| Gewinde | M metrisch | ||||
| Farbring | - | ||||
| Material | HSS-G | ||||
| Anschnitt | B | ||||
| Nut | gerade | ||||
| Beschichtung | - | ||||

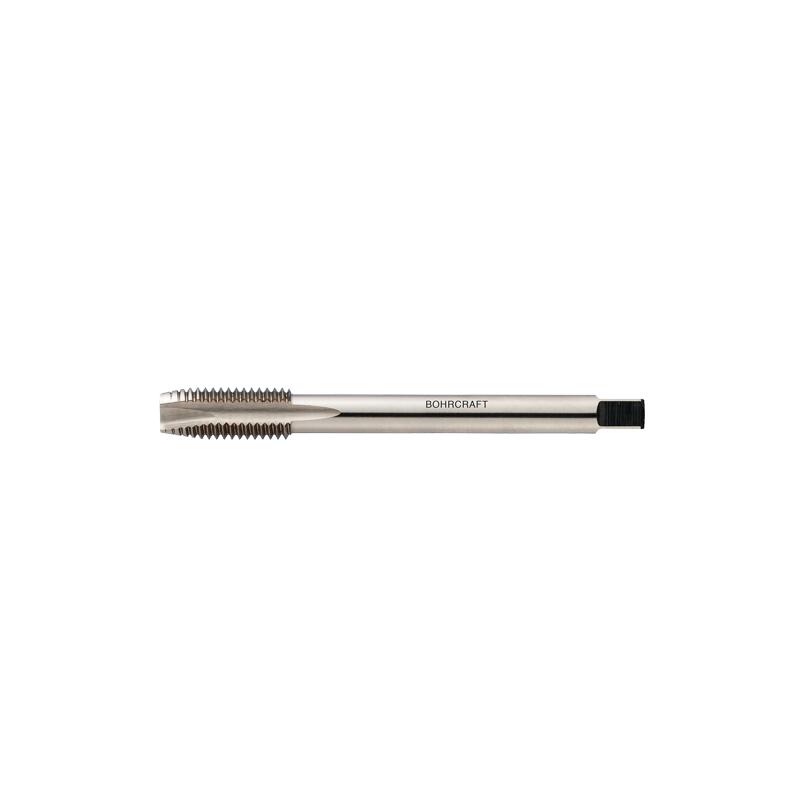

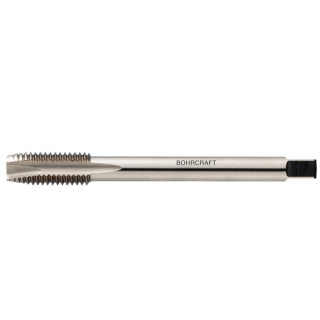

Typ: Maschinengewindebohrer DIN 376 HSS-G, Form B
- Gewinde: M12 bis M24
- Steigung: 1,75 bis 3,00 mm
- Kernloch Durchmesser: 10,2 bis 21,0 mm
- Gesamtlänge: 110 bis 160 mm
- Gewindelänge: 29 bis 38 mm
- Vierkant: 7,0 bis 14,5 mm
| Größentabelle | ||||||
|---|---|---|---|---|---|---|
| Gewinde | Steigung mm | Kernloch Ø mm | Gesamtlänge mm | Gewindelänge mm B | Gewindelänge mm RSP | Vierkant mm |
| M12 | 1,75 | 10,2 | 110 | 29,0 | 18 | 7,0 |
| M14 | 2,00 | 12,0 | 110 | 30,0 | 20 | 9,0 |
| M16 | 2,00 | 14,0 | 110 | 32,0 | 22 | 9,0 |
| M18 | 2,50 | 15,50 | 125 | 34,0 | 25 | 11,0 |
| M20 | 2,50 | 17,50 | 140 | 34,0 | 25 | 12,0 |
| M22 | 2,50 | 19,50 | 140 | 34,0 | 27 | 14,5 |
| M24 | 3,00 | 21,00 | 160 | 38,0 | 30 | 14,5 |
