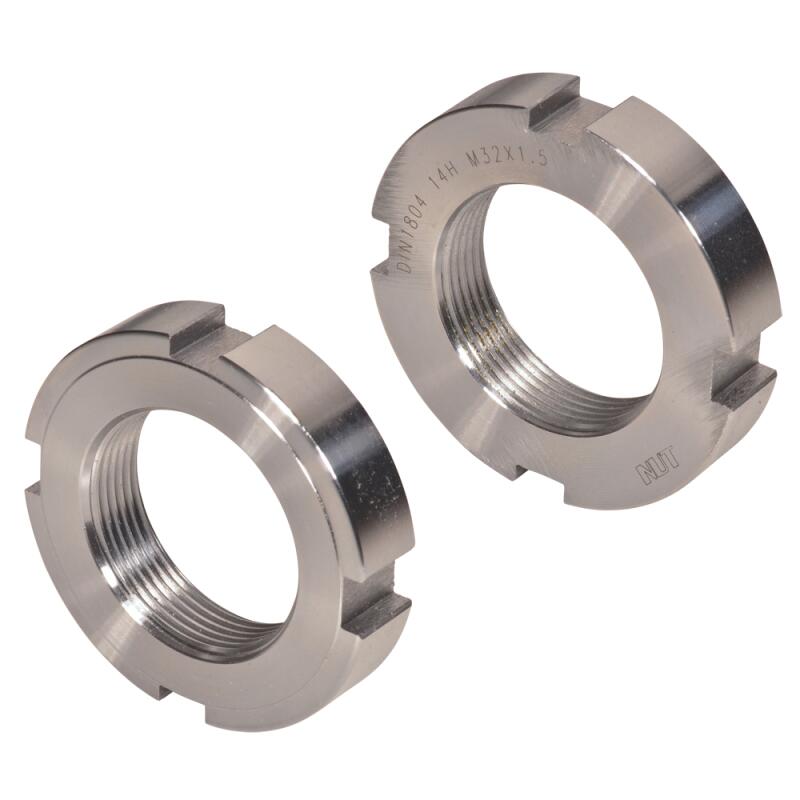

Nutmuttern DIN 1804 Feingewinde Ausführung W

Artikelnummer: 1102

Größe
VPE

ab 9,69 €

inkl. MwSt. | exkl. MwSt.

inkl. 19% USt. , zzgl. Versand (Paket DHL)

Stk
sofort verfügbar

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Anwendung und Allgemeines

Hauptabnehmer von Nutmuttern ist in der Regel der Maschinenbau. Das liegt an ihren stabilisierenden Eigenschaften. So werden sie insbesondere bei Welle-Nabe-Verbindungen verwendet und dienen dort zur Sicherung. Die Montage erfolgt dabei auf der Welle, um die Nabe kraftlos zu befestigen. Damit kein unerwünschtes selbstständiges Lösen entsteht, wird ein Sicherungsblech aufgelegt.

DIN-Norm / ISO-Norm

Die DIN 1804 beschreibt Nutmuttern mit Feingewinde. Auch wenn Nutmuttern im Allgemeinen sehr beliebt im Maschinenbau sind, so liegt die Hauptaufgabe dieser Mutter in der Sicherung von Welle-Nabe-Verbindungen. Diese sind in der Regel Verbindungen von einem Stift mit einem rotierenden Gegenstand, wie zum Beispiel bei Zahnrädern der Fall. So verhindern sie das selbstständige Lösen und halten alles zuverlässig an Ort und Stelle.

Form

Nutmuttern besitzen ein metrisches Innengewinde in der Mitte und kleine Einkerbungen auf dem Außenrand. Diese Einkerbungen dienen zur Befestigung des Sicherungsbleches. Dieses unterstützt die Nutmutter in ihrer Funktion. Im Vergleich zu anderen Muttern fällt auf, dass der Innendurchmesser ungewöhnlich groß ist. Das liegt daran, dass keine kraftschlüssige Verbindung entstehen soll.

Gewinde

Das hier verwendete Gewinde ist ein Feingewinde. Solche Gewinde werden benutzt, um ein geringeres Lösungsmoment und eine bessere Kraftübertragung zu gewährleisten. Somit ist diese Mutter doppelt gesichert, wenn sie mit einem Sicherungsblech montiert ist. Zusätzlich gestaltet sich die Montage mit einem Feingewinde extrem leicht.

Antrieb

Um diese Mutter festzuschrauben, wird ein spezieller Nutmutternschlüssel benötigt. Wegen der besonderen Form und der geringen Höhe lassen sich Nutmuttern nämlich kaum mit der Hand anbringen.

Material

Für diese Mutter wurde keine zusätzliche Schutzschicht auf dem blanken Stahl aufgetragen. Da man sie jedoch hauptsächlich im Maschinenbau einsetzt, benötigt man den Korrosionsschutz auch nicht. Zusätzlich dazu spiegelt die fehlende Beschichtung sich auch im günstigeren Preis nieder.

Passendes Zubehör

Insbesondere bei Nutmuttern kommt es auf den richtigen Schlüssel zur Montage an. Ein Nutmutternschlüssel ist also unerlässlich. Auch bei der Wahl der passenden Schrauben ist einiges zu beachten, denn auf das Feingewinde dieser Mutter passt auch nur eine Schraube mit Feingewinde.

Technische Zeichnung und Daten

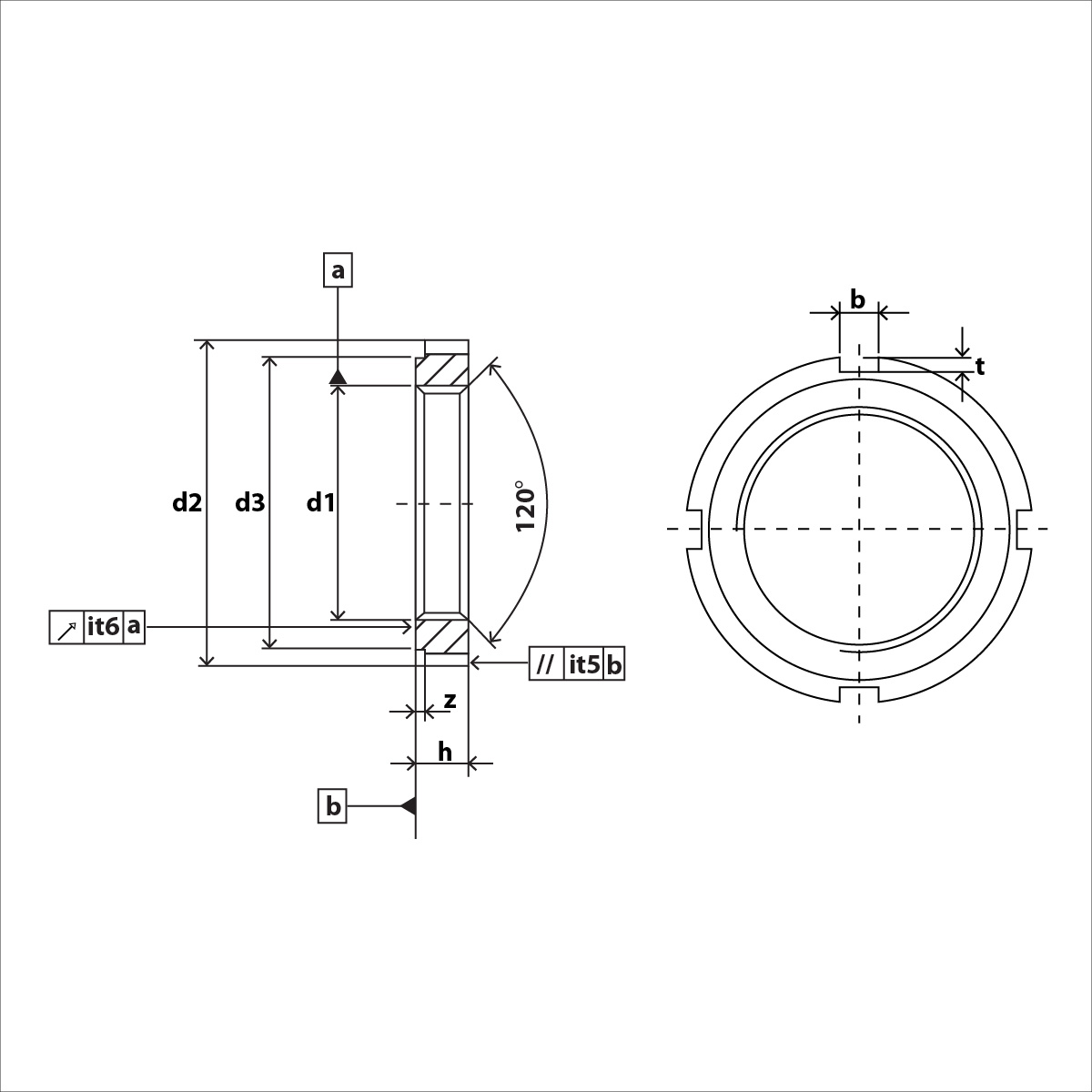

DIN 1804 Skizze
DIN 1804
Maße d2 d3 b n t z Anzahl Nuten
M8x1 20 16 4 5 1,5 0,5 4
M10x1 25 20 5 6 2 0,5 4
M12x1,5 28 23 5 6 2 0,5 4
M14x1,5 30 25 5 7 2 0,5 4
M16x1,5 32 27 5 7 2 0,5 4
M18x1,5 34 28 6 8 2,5 0,5 4
M20x1,5 36 30 6 8 2,5 0,5 4
M22x1,5 40 34 6 9 2,5 0,5 4
M24x1,5 42 36 6 9 2,5 0,5 4
M26x1,5 45 38 7 10 3 0,5 4
M28x1,5 50 43 7 10 3 0,5 4
M30x1,5 50 43 7 10 3 0,5 4
M32x1,5 52 45 7 11 3 0,5 4
M35x1,5 55 48 7 11 3 0,5 4
M38x1,5 58 50 8 11 3,5 0,5 4
M40x1,5 62 54 8 12 3,5 0,5 4
M42x1,5 62 54 8 12 3,5 0,5 4
M45x1,5 68 60 8 12 3,5 0,5 6
M48x1,5 75 67 8 13 3,5 0,5 6
M50x1,5 75 67 8 13 3,5 0,5 6
M52x1,5 80 70 10 13 4 0,5 6
M55x1,5 80 70 10 13 4 0,5 6
M58x1,5 90 80 10 13 4 0,5 6
M60x1,5 90 80 10 13 4 0,5 6
M62x1,5 95 85 10 14 4 0,5 6
M65x1,5 95 85 10 14 4 0,5 6
M68x1,5 100 90 10 14 4 0,5 6
M70x1,5 100 90 10 14 4 0,5 6
M72x1,5 110 100 10 14 4 0,5 6
M80x2 115 105 10 16 4 1 6
M85x2 120 110 10 16 4 1 6
M90x2 130 120 10 16 4 1 6
M100x2 145 130 12 16 5 1 6
M110x2 155 140 12 16 5 1 6
M120x2 165 150 12 18 5 1 6

Durchmesser: 16 18 20 22 24 26 28 30 32 35 38 40 42 45 48 50 52 55 58 60 62 65 68 70 72 75 80 85 90 95 100 110 120
Material: blank
Norm: DIN 1804
