Spiralbohrer TIN DIN 338 HSS-G Split-Point von Bohrcraft
Wofür eignet sich der Metall-Spiralbohrer?
Die Profi-Plus-Linie von Bohrcraft bietet höchste Qualität. Dieser Bohrer hat im Arbeitsbereich eine TIN-Beschichtung, dadurch erhalten Sie eine deutlich längere Standzeit, verglichen mit herkömmlichen Bohrern. Man kann mit ihm diverse Metalle bohren, wie beispielsweise bei Stahl und Stahlguss legiert und unlegiert (bis 900 N/mm² Festigkeit), Grau- und Temperguss, Sphäro- und Druckguss, Sintereisen, Graphit, kurzspanenden Aluminiumlegierungen, aber auch Messing und Bronze
Anwendung des Bohrers | |
---|---|
Stahl < 800 N/mm² | |
Stahl < 1.100 N/mm² | |
Stahl < 1.400 N/mm² | |
Edelstahl INOX rostfreier Stahl | |
Titan & Titanlegierungen | |
Temperguss | |
Aluminium | |
Kupfer | |
Messing | |
Kunststoffe |
Legende: = sehr gut geeignet = bedingt geeignet = nicht geeignet
Technische Daten des Bohrers | |
---|---|
DIN | 338 |
Typ | N |
Material | HSS-G |
Bohrtiefe | 5xD |
Beschichtung | TIN-Point |
Spitzenwinkel | 118° |

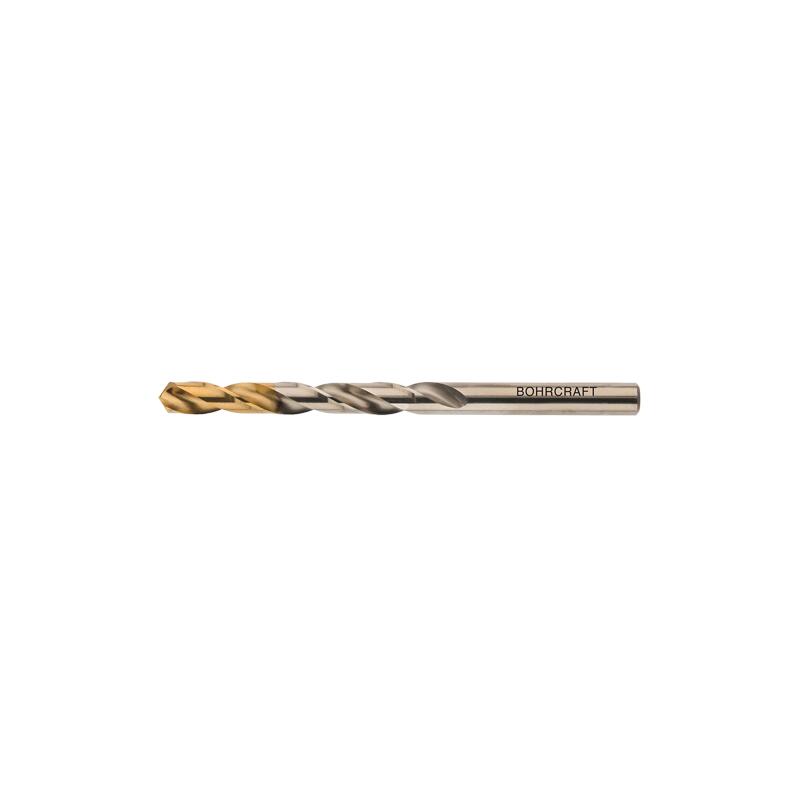

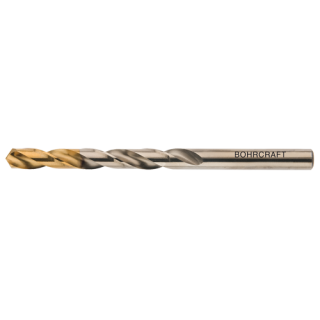

Aufbau des Bohrers
Die goldgelb-farbende TIN-Beschichtung an der Spitze hat eine besonders hohe Härte (ca. 2500 HV). Hier wird beim Bohrvorgang eine Kühlung empfohlen. Die maximale Einsatztemperatur sollte 450-500° C nicht überschreiten. Die Schichtdicke liegt bei bis zu 2 my.
Die Ausführung ist geschliffen, kurz und zylindrisch, mit einer rechtsschneidenden Spirale, einem Spitzenwinkel von 118° und einem Kreuzanschliff nach DIN 1412 C.
- Durchmesser von 1 mm bis 13 mm
-
Länge von 34 mm bis 151 mm
Bohrdurchmesser: | 1 1,5 1,6 1,7 1,8 1,9 2 2,1 2,2 2,3 2,4 2,5 2,6 2,7 2,8 2,9 3 3,1 3,2 3,3 3,4 3,5 3,6 3,7 3,8 3,9 4 4,1 4,2 4,3 4,4 4,5 4,6 4,7 4,8 4,9 5 5,1 5,2 5,3 5,4 5,5 5,6 5,7 5,8 5,9 6 6,1 6,2 6,3 6,4 6,5 6,6 6,7 6,8 6,9 7 7,1 7,2 7,3 7,4 7,5 7,6 7,7 7,8 7,9 8 8,1 8,2 8,3 8,4 8,5 8,6 8,7 8,8 8,9 9 9,1 9,2 9,3 9,4 9,5 9,6 9,7 9,8 9,9 10 10,1 10,2 10,3 10,4 10,5 10,6 10,7 10,8 10,9 11 11,1 11,2 11,3 11,4 11,5 11,6 11,7 11,8 11,9 12 12,1 12,2 12,3 12,4 12,5 12,6 12,7 12,8 12,9 13 |
Nutzlänge: | 12 18 20 23 24 27 30 33 36 39 43 47 52 57 63 69 75 81 87 94 101 |
Länge: | 34 40 43 46 49 53 57 61 65 70 75 80 86 93 101 109 117 125 133 142 151 |
